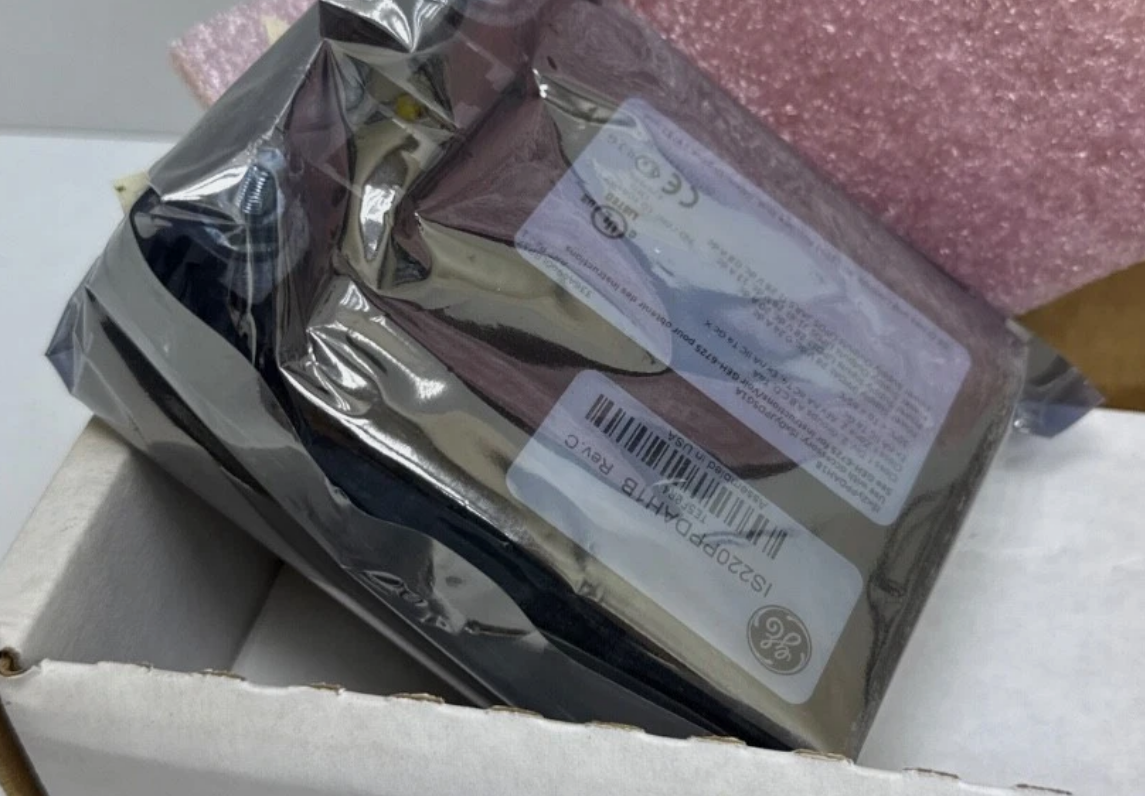

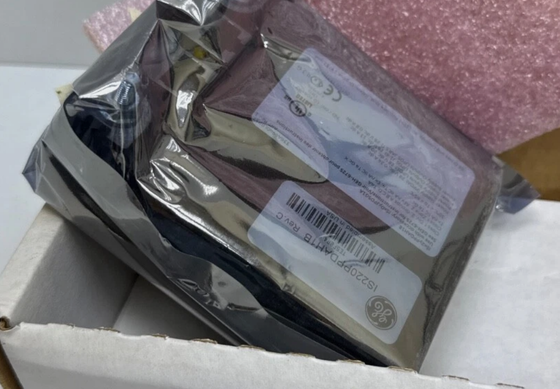

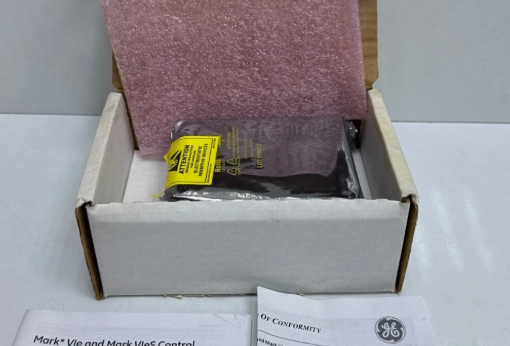

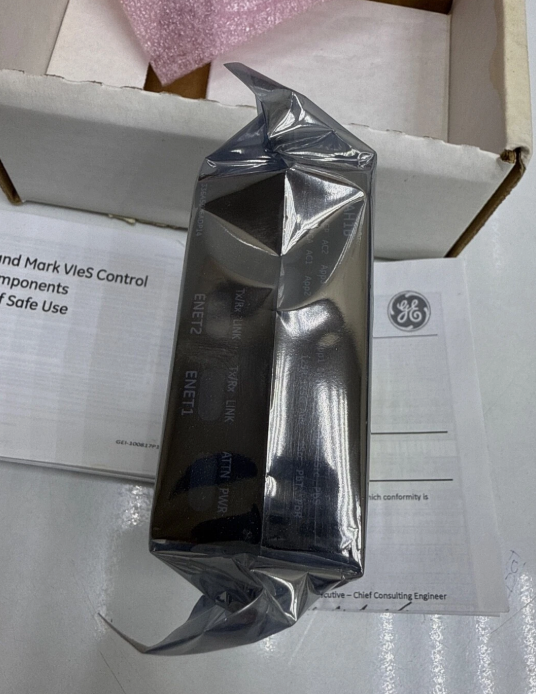

IS220PPDAH1B GE Mark VIe

• Betriebstemperatur: -40°C bis +70°C
• Lagertemperatur: -55°C bis +85°C
• Relative Luftfeuchtigkeit: 5%-95%
• Schutzart: IP20
• Eingangsspannung: 24 VDC (18-36 VDC)
• Ausgangsspannung: 24 VDC / 28 VDC, mehrkanalig isoliert
• Ausgangsstrom: Maximal 10 A pro Kanal, Gesamtleistung 480 W
• Leistungsaufnahme: Maximal 5 W

Als Kernkomponente für die Rückmeldung der Stromverteilung im Mark VIe-Steuerungssystem von GE ist der IS220PPDAH1B die bevorzugte Lösung für die Überwachung und Verwaltung von Stromverteilungssystemen in Branchen wie Energieerzeugung, Öl und Gas, Chemie und Rechenzentren. Seine herausragenden Merkmale sind Plug-and-Play-Elektronik-ID, automatische Neukonfiguration, redundante Dual-Ethernet-Kommunikation, 1:1 redundante Hot-Swap-Fähigkeit und Fünf-Level-Schutz.

Das Modul konditioniert Rückmeldesignale von Stromverteilungspanels und stellt eine Ethernet-Schnittstelle für angeschlossene Steuerungen bereit. Diese Platine erfasst Systemrückmeldesignale – einschließlich Bussespannung, Status von Abzweigschutzschaltern, Erdschlusserkennung und Zustand des Stromversorgungssystems – von angeschlossenen Kernverteilungspanels (wie JPDS, JPDM, JPDG oder JPDC) und überträgt diese Informationen in Echtzeit über redundante Dual-Ethernet-Schnittstellen an Mark VIe- oder Mark VIeS-Steuerungen.

In einem Gasturbinenkraftwerk wurde der IS220PPDAH1B im Abschnitt zur Überwachung der Stromverteilung des Mark VIe-Steuerungssystems eingesetzt. Das Modul überwacht Erdschlüsse und geringfügige Schwankungen der Bussespannung in Echtzeit und gibt Frühwarnungen aus, bevor die Isolierung auf einen kritischen Schwellenwert fällt.

Dies ermöglicht es dem Betriebs- und Wartungspersonal, rechtzeitig einzugreifen, bevor es zu einem Ausfall kommt, und verhindert so erfolgreich die erheblichen finanziellen Verluste, die durch ungeplante Ausfälle entstehen würden.

Unterstützt das Modul Hot-Swapping?
Ja. Das Mark VIe I/O-Paket ist für Hot-Swapping ausgelegt. Stellen Sie jedoch bei der Durchführung dieser Operation sicher, dass Sie geeignete ESD-Schutzausrüstung tragen und verifizieren Sie, dass sich das System nicht in einem kritischen Betriebszustand befindet.

Auf welchen Verteilungspanels kann der IS220PPDAH1B installiert werden?
Er wird typischerweise auf JPDM, JPDC oder JPDS Verteilungspanels installiert. Das Modul ist mit JPDC, JPDS, JPDM und JPDG Stromversorgungspanels kompatibel.

Kann das Modul Erdschlüsse unabhängig erkennen?
Das Modul kann Erdungssignale lokal überwachen, aber eine erweiterte Erdschlusserkennung erfordert die Installation mit einer kompatiblen JPDE-Platine.

Was ist die Garantiezeit für dieses Modul?
Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.
