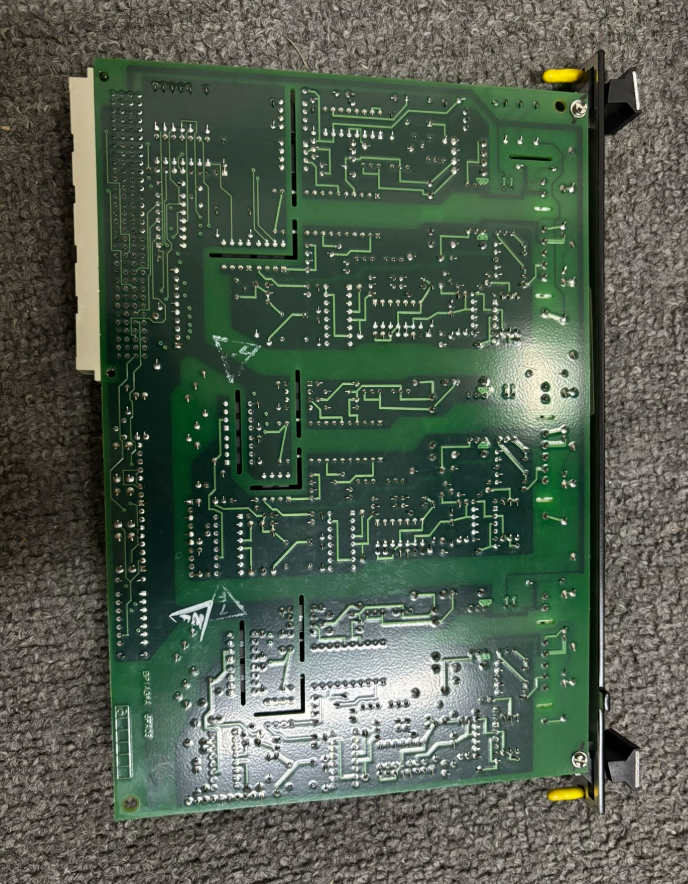

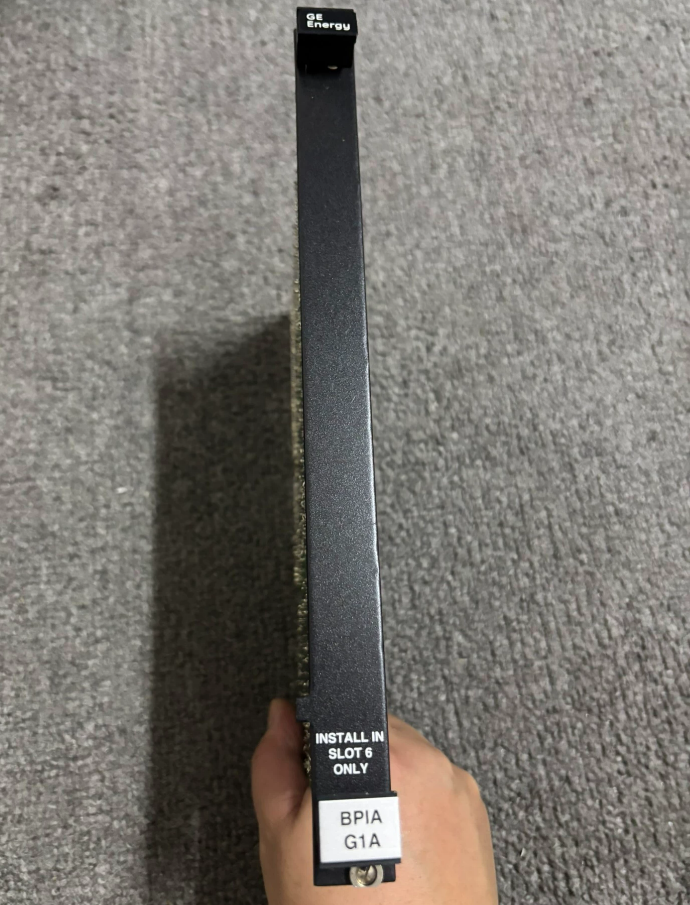

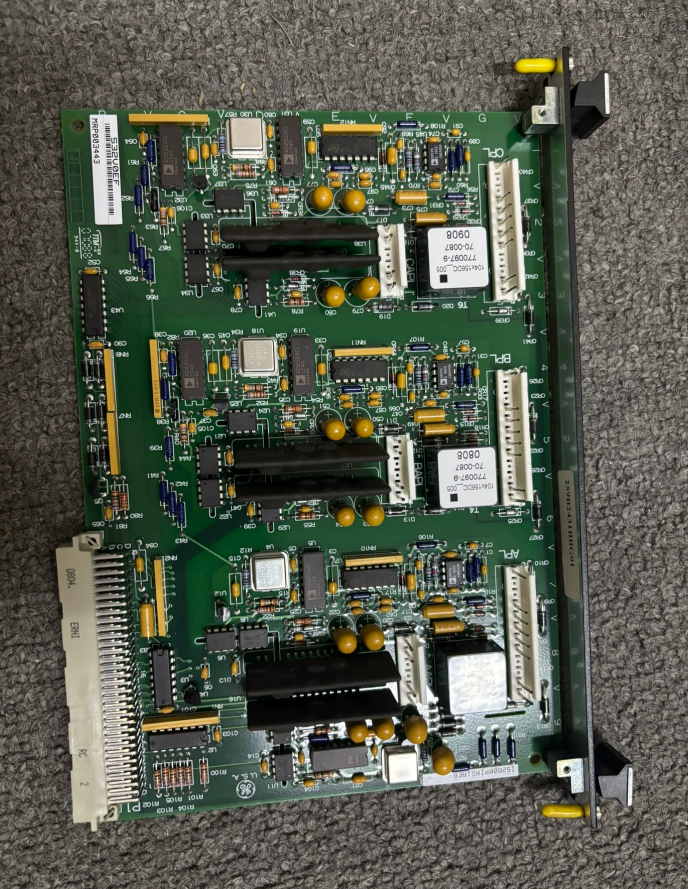

IS200BPIAG1A GE Mark VI

Das GE IS200BPIAG1A ist eine Bridge Personality Interface Board (BPIA). Dieses Modul ist Teil der Mark VI IS200-Produktserie und dient als eine der Kernkomponenten in Gas- und Dampfturbinen-Steuerungssystemen.

Als "Brücke" zwischen der Steuerungs- und der Leistungsseite gelegen, befindet sich diese Platine zwischen dem VME-Steuerungsrack und dem dreiphasigen IGBT-Treiber und ist für die Umwandlung der PWM-Pulssignale des Steuerungssystems in Gate-Treibersignale, die für die Ansteuerung von Hochleistungs-IGBT-Modulen geeignet sind, verantwortlich.

Diese Platine kombiniert 8 konfigurierbare analoge Eingänge mit einer dreiphasigen IGBT-Gate-Treiberschnittstelle und wird in der Branche treffend als eine Verschmelzung der "Sinnesnerven" und des "Phasenkommandanten" des Wechselrichters beschrieben.

Im Mark VI-System dient diese Platine typischerweise als Hauptcontroller oder Kernprozessormodul des Racks. Sie fungiert als "Gehirn" und Kommunikationsknotenpunkt des Steuerungsracks, verwaltet alle E/A-Module innerhalb des Racks, führt die Steuerungslogik aus und tauscht Daten über ein Hochgeschwindigkeitsnetzwerk mit anderen Racks aus.

• Produkttyp: Bridge Arm Custom Interface Board (Analogeingang + IGBT-Treiber)
• Serie: GE Speedtronic Mark VI
• Hauptstromversorgung: 24V DC ±10%, ≤1,5A
• Auflösung: 16-Bit
• Schaltfrequenz: 0-25 kHz
• Isolationsspannung: 2500 Vrms (Primär ↔ Sekundär)
• Fehlerreaktionszeit: ≤300 µs
• Prüfpunkte: 29
• Betriebstemperatur: -40°C bis +70°C
• Lagertemperatur: -45°C bis +85°C

Das IS200BPIAG1A ist speziell für raue Industrieumgebungen konzipiert und eignet sich hauptsächlich für folgende Anwendungen:

• Stromerzeugung: Gasturbinen-Steuerungssysteme: Wird für die Antriebssteuerung und -überwachung von Gasturbinen verwendet
• Dampfturbinen-Steuerungssysteme: Geeignet für industrielle Dampfturbinen-Stromerzeugungssysteme
• Kombikraftwerke: Dieses Modul wurde zur Überwachung von Temperaturänderungen in Hilfslagern in einem 400-MW-Kombikraftwerk eingesetzt
• Hilfsstromversorgungssysteme von Kernkraftwerken: Wird zur Überwachung der Schmieröltemperatur verwendet

Das IS200BPIAG1A integriert vier Signalarten – Strom, Spannung, RTD und Thermoelement – in einer einzigen Einheit. Mit integrierter 24V DC Sensoranregung entfällt die Notwendigkeit externer Wandler und Anregungsnetzteile, was die Systemarchitektur und die Feldverdrahtung erheblich vereinfacht.

Eine Erfassungsgenauigkeit von ≤±0,05% FS, kombiniert mit einem Butterworth-Tiefpassfilter 4. Ordnung, gewährleistet die Signalqualität unter komplexen Betriebsbedingungen; eine redundante Backplane-Kommunikation mit 1 Gbit/s sorgt für eine unterbrechungsfreie Datenübertragung. In Kombination mit einem weiten Betriebstemperaturbereich von -40°C bis +70°C und einem Störschutzdesign erreicht das Gerät eine MTBF von über 100.000 Stunden.

Geeignet für industrielle Anwendungen – wie chemische Verarbeitung, Stromerzeugung und Windkraft –, die eine strenge Erfassungsgenauigkeit und kontinuierlichen Betrieb erfordern, ist es die bevorzugte Lösung für hochzuverlässige Prozesssteuerungssysteme.
