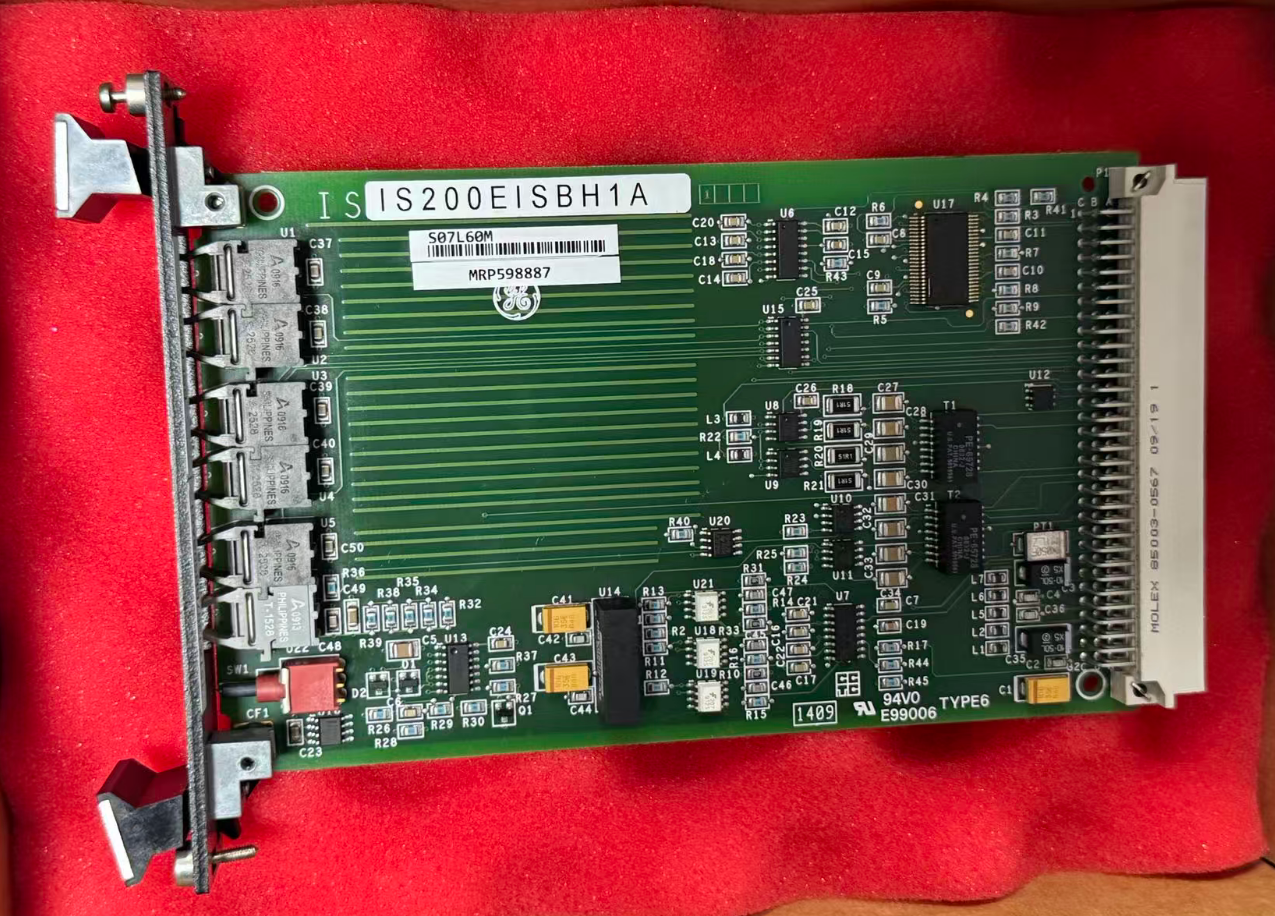

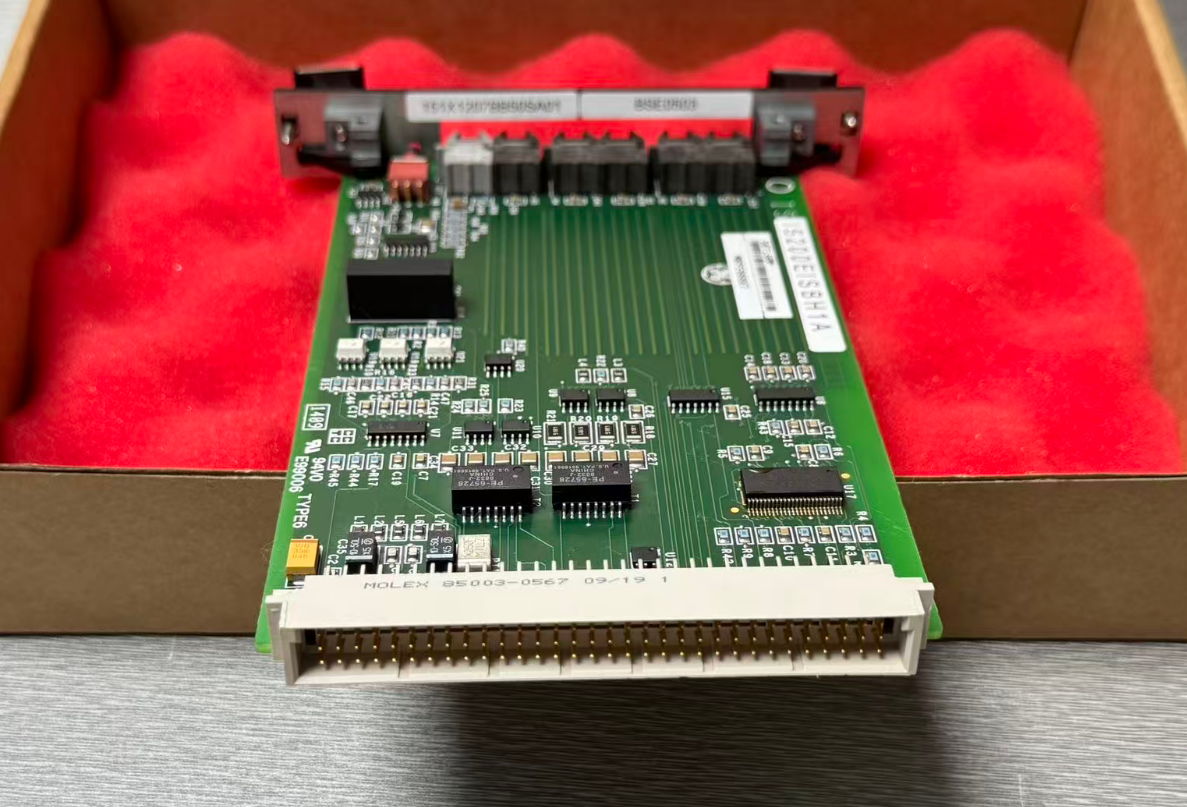

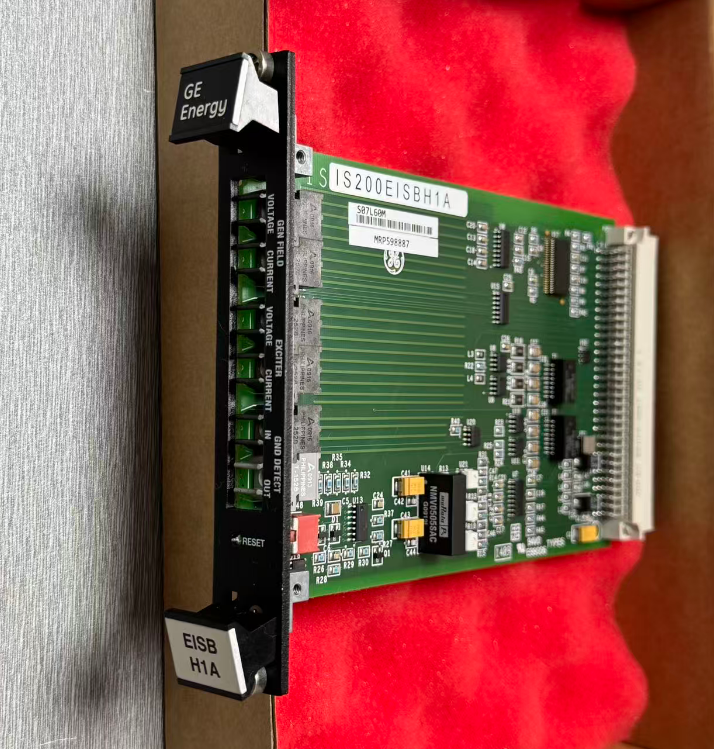

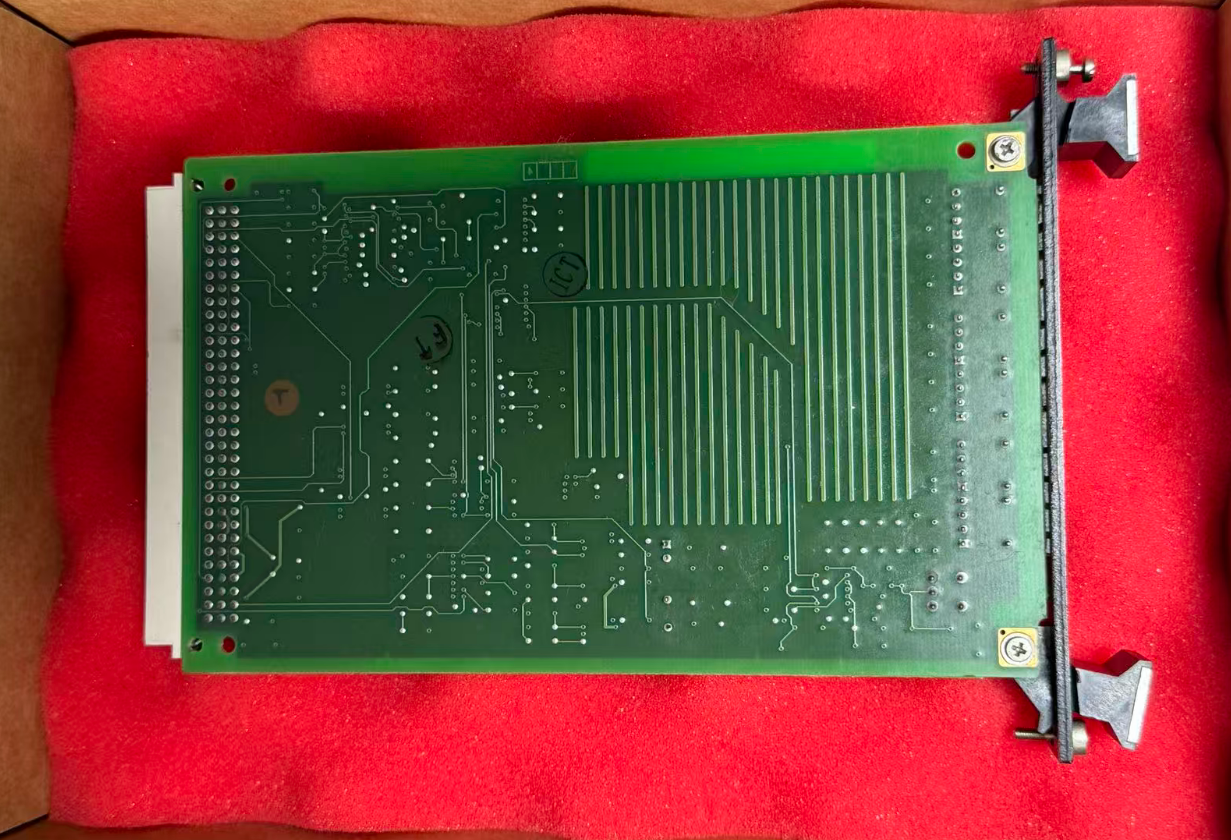

IS200EISBH1A GE Mark VI Exciter ISBus-Schnittstellenkarte

Das IS200EISBH1A ist eine Exciter ISBus Board (EISB), die von General Electric speziell für das statische Erregersystem EX2100 entwickelt wurde. Dieses Board ist Teil der GE Mark VI/Mark VIe-Serie und dient als zentrale Kommunikationskomponente in den Erregungsregelungssystemen von Gasturbinen, Dampfturbinen und großen Generatoraggregaten.

Die Hauptfunktion dieses Boards besteht darin, eine dedizierte Kommunikationsschnittstelle zwischen den redundanten M1-, M2- und C-Steuerungen des Erregers bereitzustellen. Es empfängt Glasfaser-Feedbacksignale über die Steuerungs-Backplane und leitet sie an die DSPX-Steuerung weiter, während es gleichzeitig die Kommunikation zwischen der DSPX und den Werkzeug- und Tastaturanschlüssen über eine RS-232C-Schnittstelle ermöglicht.

Zusätzlich ist das Board für den Empfang von Strom- und Spannungssignalen vom Magnetfeld des Generators und deren Übertragung an das Erdschlusserkennungsmodul (EGDM) zuständig.

• Verwendet proprietäre ISBus-Kommunikationsschnittstelle mit sechs HFBR-Glasfaser-Transceivern für den schnellen Datenaustausch
• 24-Bit Σ-Δ-ADC-Sampling-Architektur ermöglicht gleichzeitige Strom- und Spannungsmessungen mit hoher Genauigkeit
• Unterstützt redundante Erregerfunktionalität mit automatischer Backup-Umschaltung
• Betrieb über den vollen Temperaturbereich von -40°C bis +85°C für verschiedene Industrieumgebungen
• Vereinfachte Wartung ohne LED-Anzeigen, Jumper oder Sicherungen

In Windparks kann das IS200EISBH1A in der Turbinengondel installiert werden, um Daten von Vibrations- und Temperatursensoren zu sammeln und die aggregierten Daten dann über ein einziges Ethernet-Kabel an den Onshore-EX2100-Schrank zu übertragen, wodurch die Exposition empfindlicher Busleitungen gegenüber rauen Wetterbedingungen reduziert wird.
