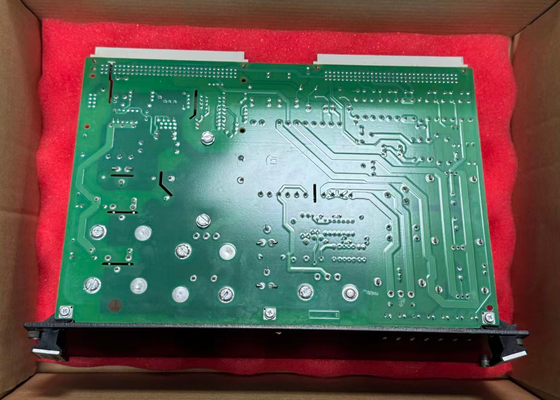

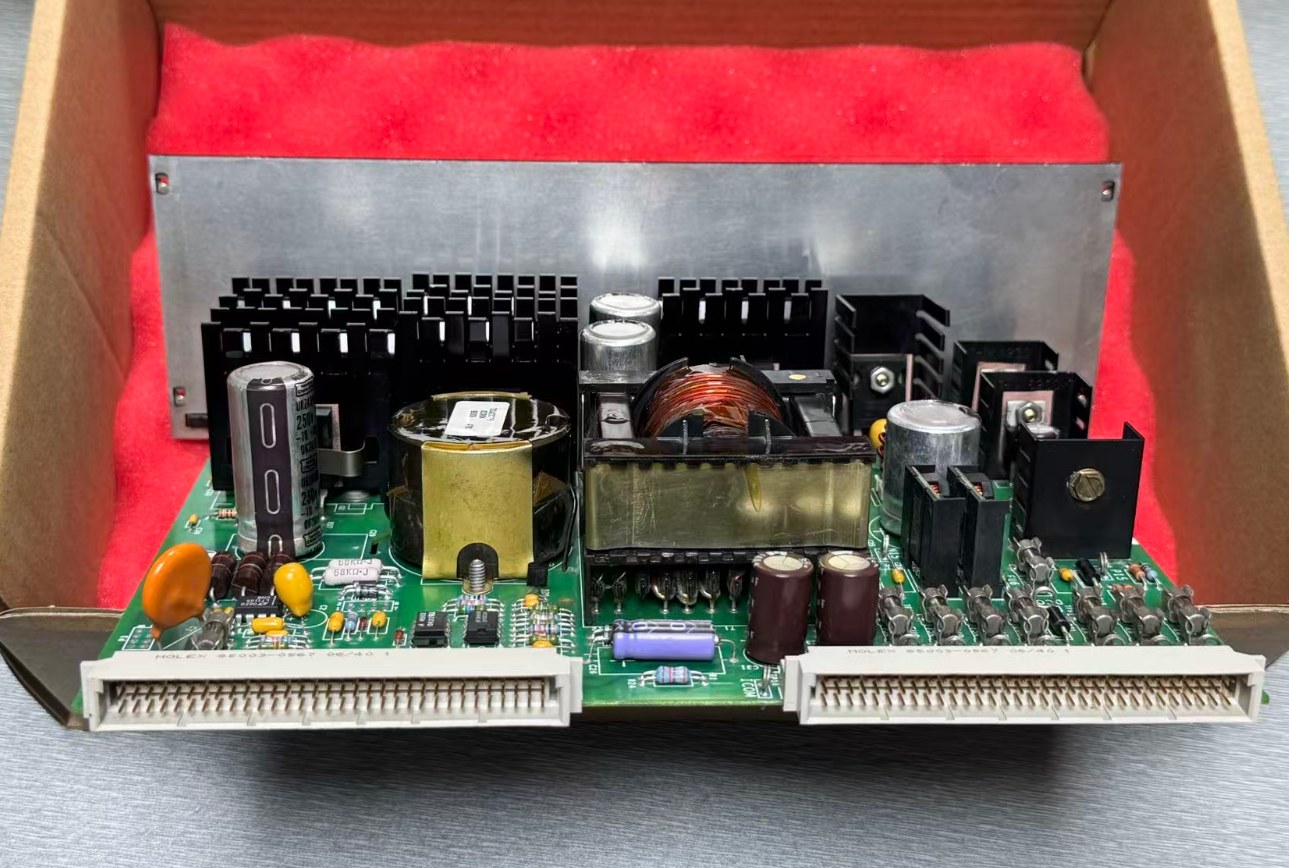

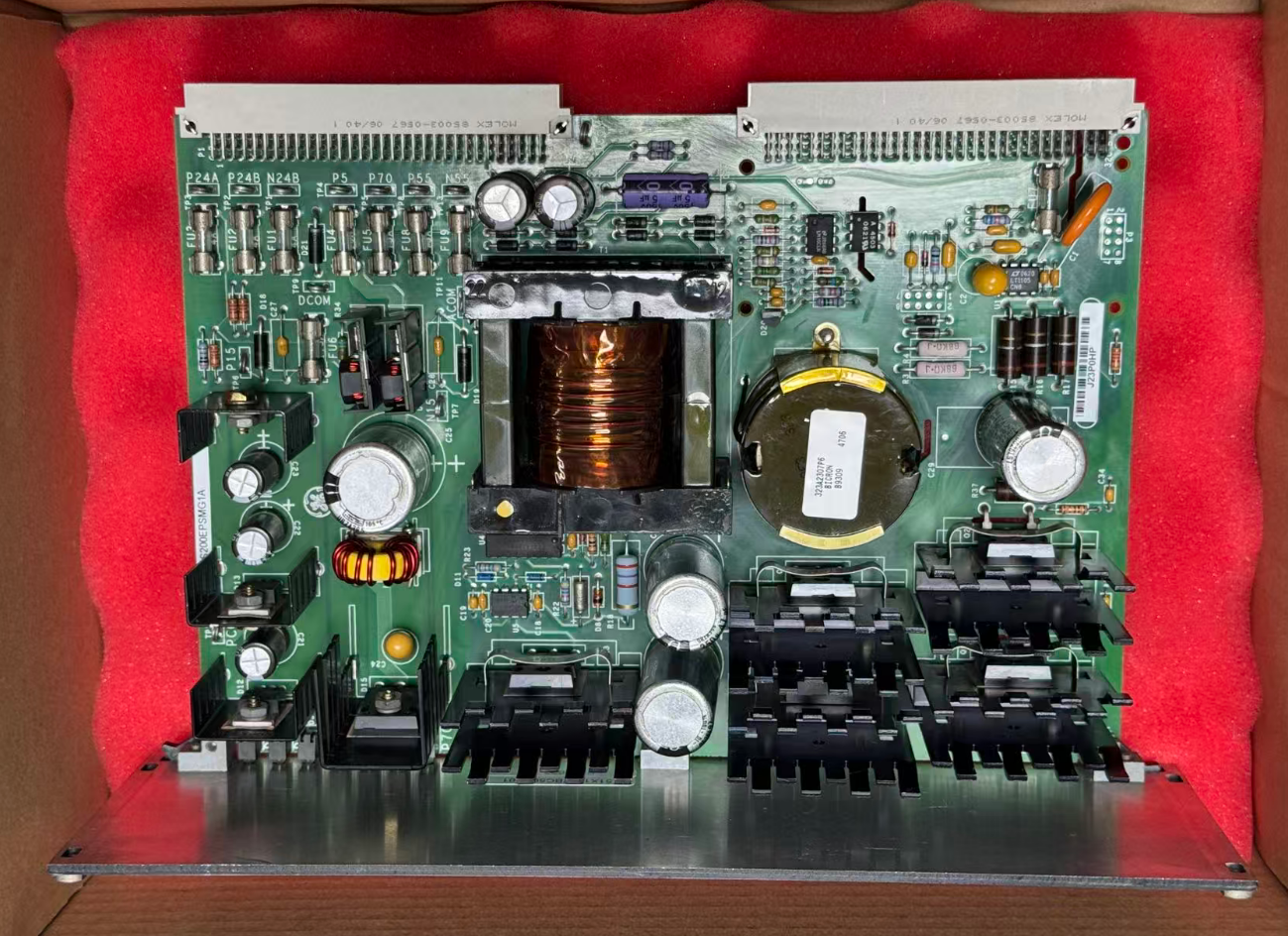

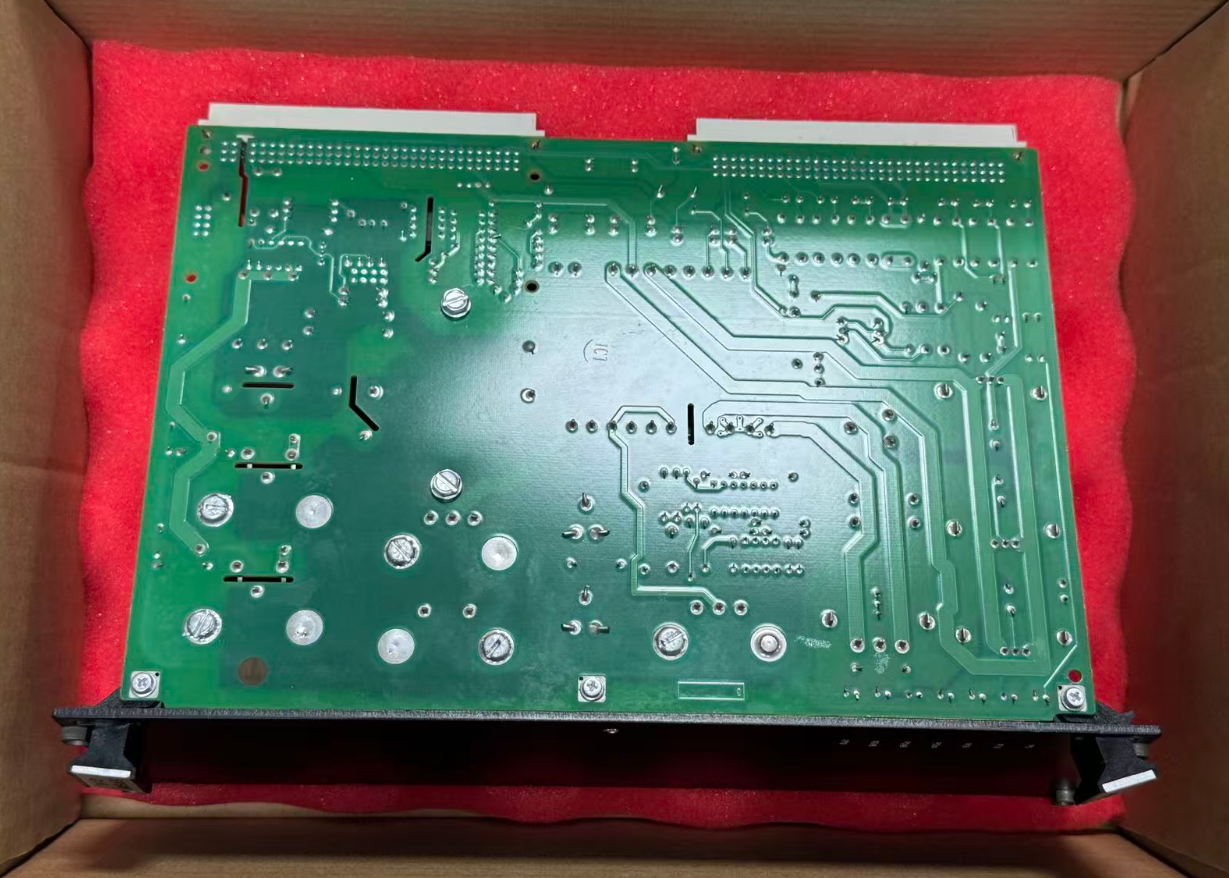

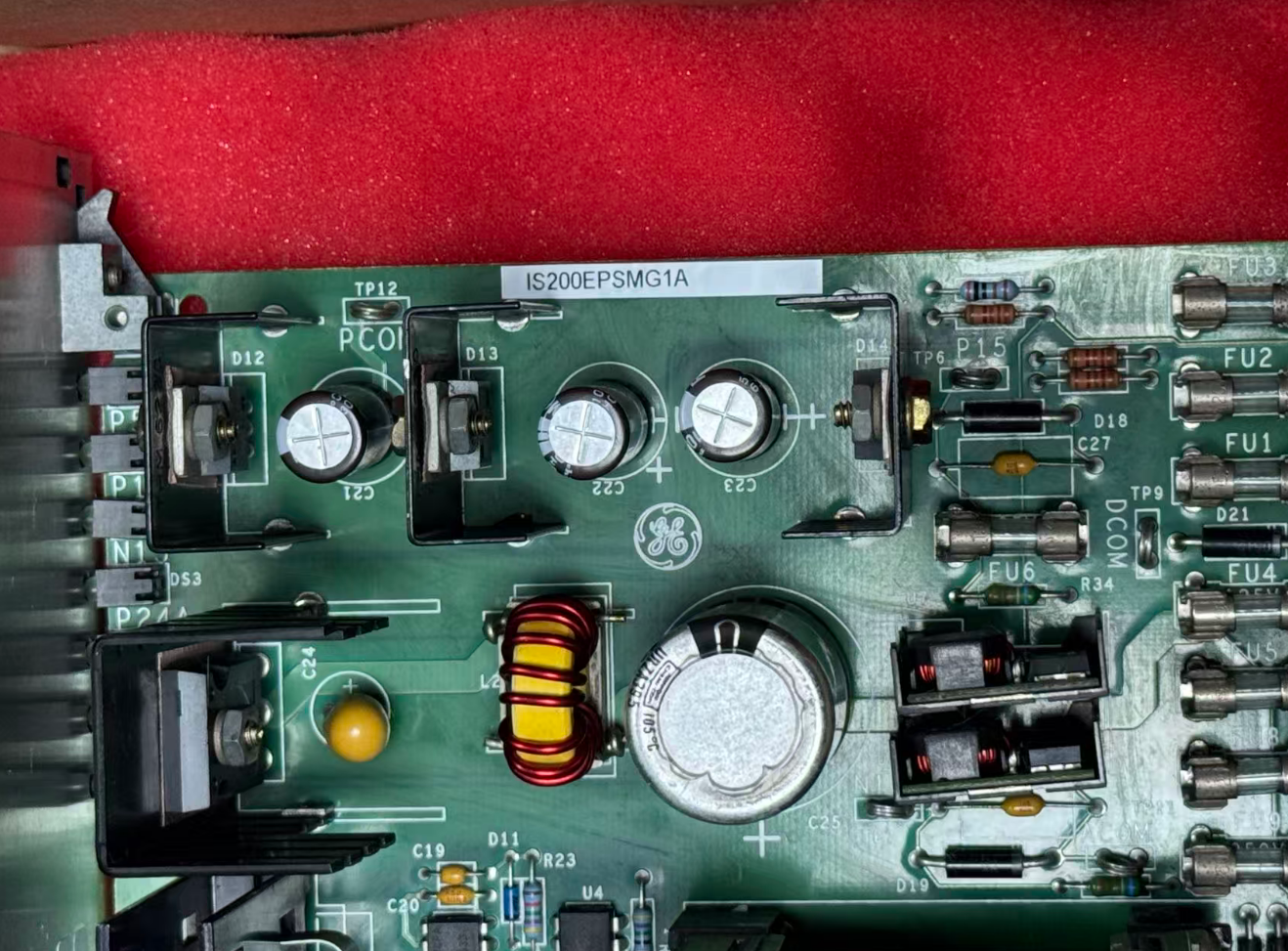

IS200EPSMG1A GE Marke VI

Die IS200EPSMG1A ist die Kernleistungskonvertierungs-Einheit in der Stromversorgungskette des EX2100-Erregungssystems.Dieses Modul empfängt einen 125 V Gleichstrom-Eingang vom Stromverteilungsmodul IS200EPDMG1B und, durch eine zweistufige Schaltungsarchitektur, bestehend aus einem internen Buck-Regulator und einem Push-Pull-Wechselrichter,wird genau in mehrere isolierte regulierte Stromversorgungen umgewandelt, die vom Steuerungssystem benötigt werden.

Insbesondere wandelt der Buck-Regulator die Eingangsspannung in eine Zwischenspannung von 50 V Gleichstrom um, die dann vom Push-Pull-Wechselrichter verarbeitet wird, um mehrere Ausgangskanäle zu erzeugen;der Transformator im Push-Pull-Wechselrichter stellt eine Hochspannungsabgrenzung zwischen der Eingangsstromversorgung und den Ausgängen des Steuerungssystems bereit.

• Betriebstemperatur: -40°C bis +70°C
• Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Schwingungstoleranz: 0,05 g RMS, 57 Hz bis 250 Hz
• Stoßverträglichkeit: 5 g, 22 ms
• Montagemethode: Installation von EPBP-Hinterplattenanschlüssen

• Aufregungssysteme für Dampfturbinen und Gasturbinen in thermischen Kraftwerken (Kohle- und Gaskraftwerke)
• Antriebssteuerungssysteme für Wasserkraftanlagen
• Anregungssysteme für konventionelle Inseln in Kernkraftwerken
• Anregungssysteme für Kompressoren und Pumpen in der Öl- und Gasindustrie
• Anregungssysteme für Reaktoren und Separatoren in der chemischen Industrie
• Antriebssteuerungssysteme für Windenergieanlagen in Windparks
• Projekte für Windkraftanlagen an Land und auf See
• Steuerungssysteme für die industrielle Automatisierung in großem Maßstab

In einem in einem kalten Klima gelegenen Spitzenhaarkraftwerk hatte das GE EX2100-System nach einem Winter-Wartungsausfall wiederholt Startausfälle.Die Diagnose-LED auf dem IS200EPSMG1A-Modul blieb aus, bis die Techniker den Schrank vorwärmten, woraufhin er wieder normal funktioniert.

Dieser Fall deutet darauf hin, dass nach einem längeren Stillstand in einer kalten Umgebung interne Komponenten des Moduls aufgrund niedriger Temperaturen zu Startverzögerungen kommen können.Es wird empfohlen, Heizgeräte in extrem kalten Regionen zu installieren..

Wie viele EPSM-Module können im EPBP-Backplane installiert werden?
Bis zu drei EPSM-Module können im EPBP-Backplane installiert werden, um den Steuerungen eine Stromversorgung auf logischer Ebene zu bieten.

Unterstützt der IS200EPSMG1A eine redundante Konfiguration?
Bei der EX2100 wird jeder Controller (M1, M2 und C) von drei unabhängigen EPSMG1-Einheiten angetrieben.

Welche Anforderungen an die Stromversorgung des IS200EPSMG1A gelten?
Der Eingang ist 125 V Gleichspannung, versorgt durch das EPDM-Leistungsverteilungsmodul.

Wie lange ist die Garantiezeit für dieses Modul?
Die Garantiezeit für Originalprodukte beträgt in der Regel 12 Monate.
