IS420YAICS1B GE Marke VIe

Die Hauptfunktion des IS420YAICS1B besteht darin, eine elektrische Schnittstelle zwischen dem I/O-Ethernet und dem analogen Ein-/Ausgabe-Anschlussklemmenblock herzustellen, was den Datenaustausch zwischen Feldsensorsignalen und dem Steuerungssystem ermöglicht.

Es wandelt analoge Signale aus der physischen Welt – wie Temperatur, Druck, Vibration und Flüssigkeitsstand – präzise in digitale Signale für die Verarbeitung durch die Steuerung um und wandelt umgekehrt die digitalen Befehle der Steuerung in analoge Signale zur Ansteuerung von Aktoren um.

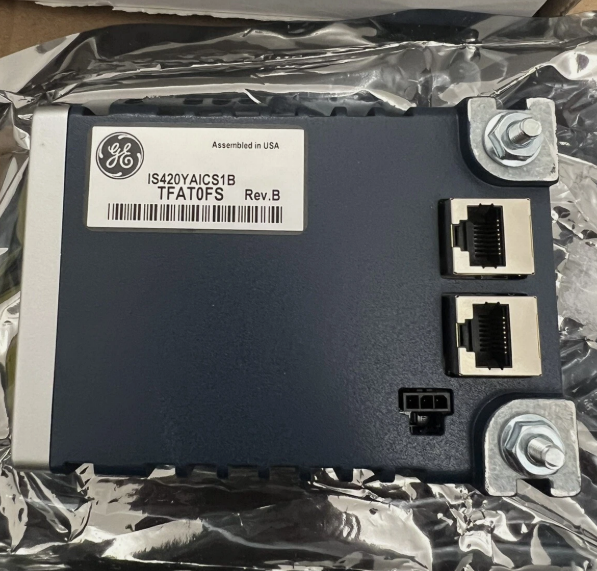

Auf Kommunikationsebene ist das Modul mit zwei RJ45-Ethernet-Schnittstellen ausgestattet, die direkt an das IONet-Netzwerk des Steuerungssystems angeschlossen werden können und Daisy-Chain- oder Stern-Topologien unterstützen. Dieses Design befreit I/O-Module von der Einschränkung durch den Standort des Hauptschaltschranks und ermöglicht deren Einsatz im gesamten Werk zur Erzielung einer echten verteilten Steuerung.

Das Modul läuft unter dem Echtzeitbetriebssystem QNX Neutrino und ist mit einem 1,6-GHz-AMD-G-Series-Dual-Core-Mikroprozessor und 2 GB DDR3-Speicher ausgestattet, was leistungsstarke Datenverarbeitungsfähigkeiten bietet.

• Unterstützt 10 analoge Eingänge und 2 analoge Ausgänge
• 16-Bit-ADC mit einer Eingangsgenauigkeit von 0,1 % des Vollausschlags und einer Ausgangsgenauigkeit von ±0,5 %
• Unterstützt Simplex- und TMR-Betriebsmodi (Triple-Mode Redundancy)
• Umfassende Selbstdiagnosefähigkeiten
• Betriebstemperatur: -40°C bis +70°C
• Hochwertige Materialien mit Schutzlackierung für verbesserte Korrosions- und Feuchtigkeitsbeständigkeit

• Installationsinspektion:Stellen Sie sicher, dass die Anschlussklemmen vor der Installation sicher befestigt sind. Befestigen Sie das Modul mit den Bolzen in der Nähe des Ethernet-Anschlusses am Montagebügel.

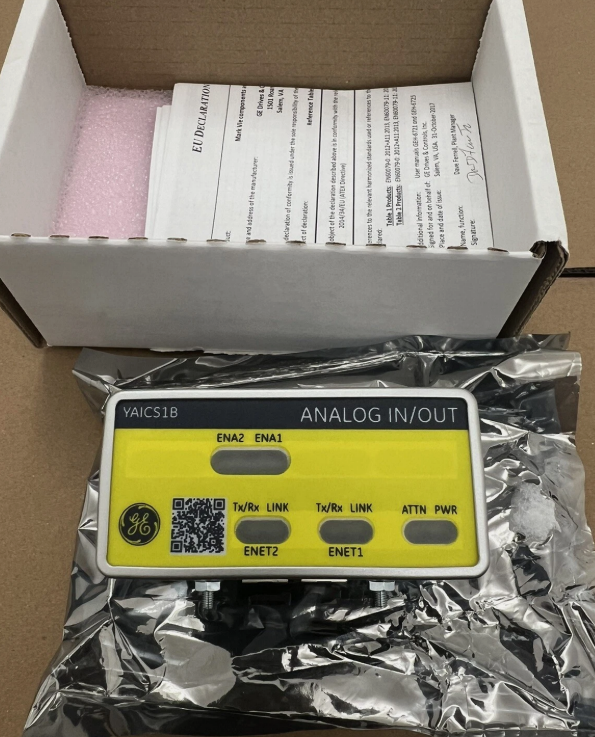

• LED-Anzeigenüberwachung:Überprüfen Sie regelmäßig den Status der LEDs auf der Vorderseite des Moduls, um den normalen Betrieb zu verifizieren.
• Regelmäßige Inspektion von Verkabelung und Anschlüssen:Inspizieren Sie regelmäßig die Verkabelung und die Anschlüsse auf Lockerheit, Oxidation oder Korrosion und achten Sie auf die Zuverlässigkeit des DC-37-Pin-Anschlusses und der Ethernet-Schnittstelle.
• Firmware- und Software-Updates:Bleiben Sie über GE-Firmware- und Software-Updates für die neuesten Funktionserweiterungen und Sicherheitspatches informiert.
• Verwaltung von Wartungsaufzeichnungen:Führen Sie detaillierte Aufzeichnungen über alle Wartungs- und Reparaturaktivitäten, um Zeitpläne zu optimieren und Fehlerentwicklungen zu analysieren.
• Nutzung von Selbstdiagnosefunktionen:Nutzen Sie die umfassenden Selbstdiagnosefähigkeiten, um den Status von Flash-Speicher, RAM, Ethernet-Ports und Prozessoren zu überwachen.

Im Hilfsmaschinensystem einer Gasturbine eines Kraftwerks wurde das IS420YAICS1B-Modul erfolgreich zur Überwachung von Vibrationen und Temperaturen in lokalen Schaltschränken eingesetzt. Sein hochintegriertes 10-Kanal-Design und die Unterstützung von ±10V-Beschleunigersignalen ermöglichen die genaue Erfassung von Signalen von Vibrationssensoren und Thermoelementen und liefern zuverlässige Daten für die Zustandsüberwachung von Geräten und die vorbeugende Wartung.

Unterstützt dieses Modul die Erkennung von Verdichterabwürgen?
Nein. Die Erkennung von Verdichterabwürgen wird von diesem Modul nicht unterstützt.

Wie wird das Modul an den Anschlussklemmenblock angeschlossen?
Das Modul wird über den DC-37-Pin-Anschluss an der Unterseite mit analogen Anschlussklemmenblöcken wie dem TBAI verbunden.

Wie viele Module werden für eine TMR-Konfiguration benötigt?
Eine TMR-Konfiguration (Triple-Mode Redundancy) erfordert 3 I/O-Pakete. Eine Simplex-Konfiguration erfordert nur 1. Alle TMR-Module müssen die gleiche Hardware-Version haben.

Was ist die Garantiezeit für dieses Modul?
Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.
