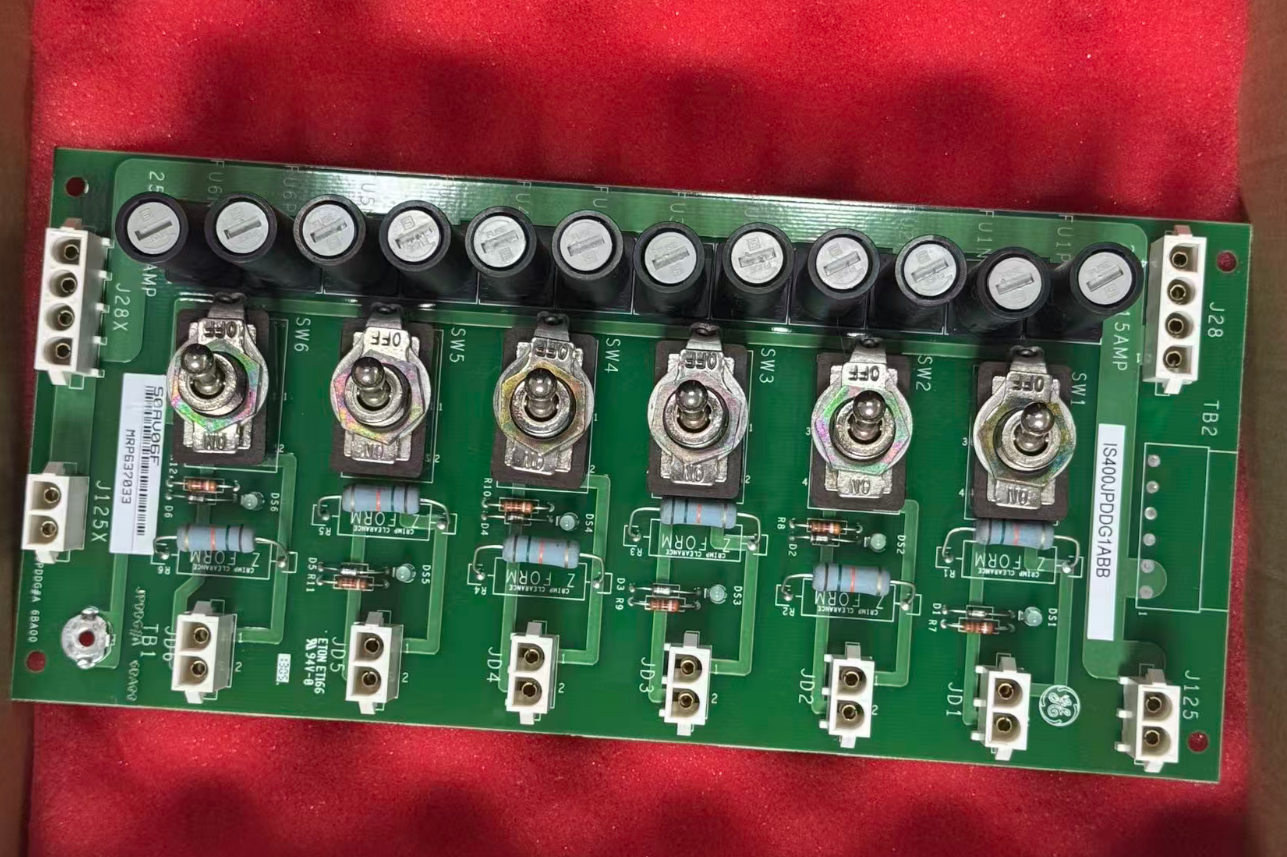

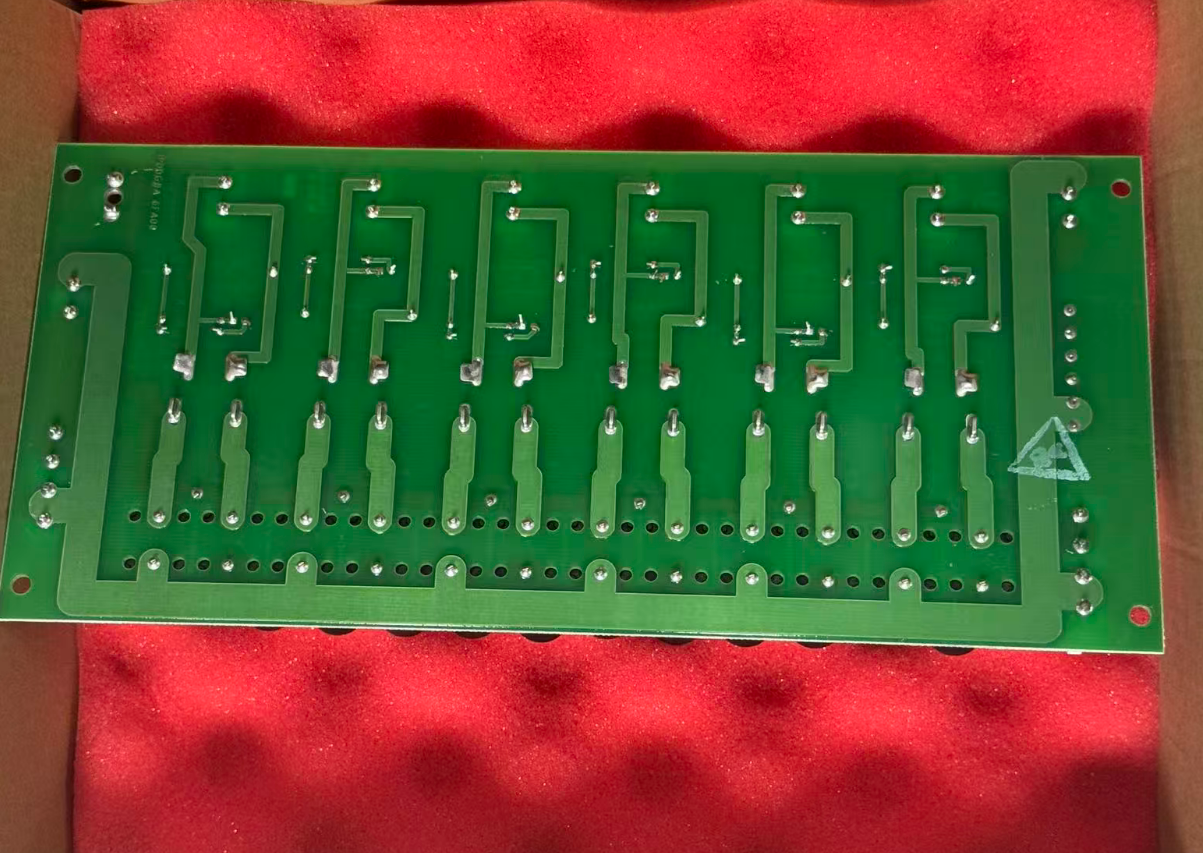

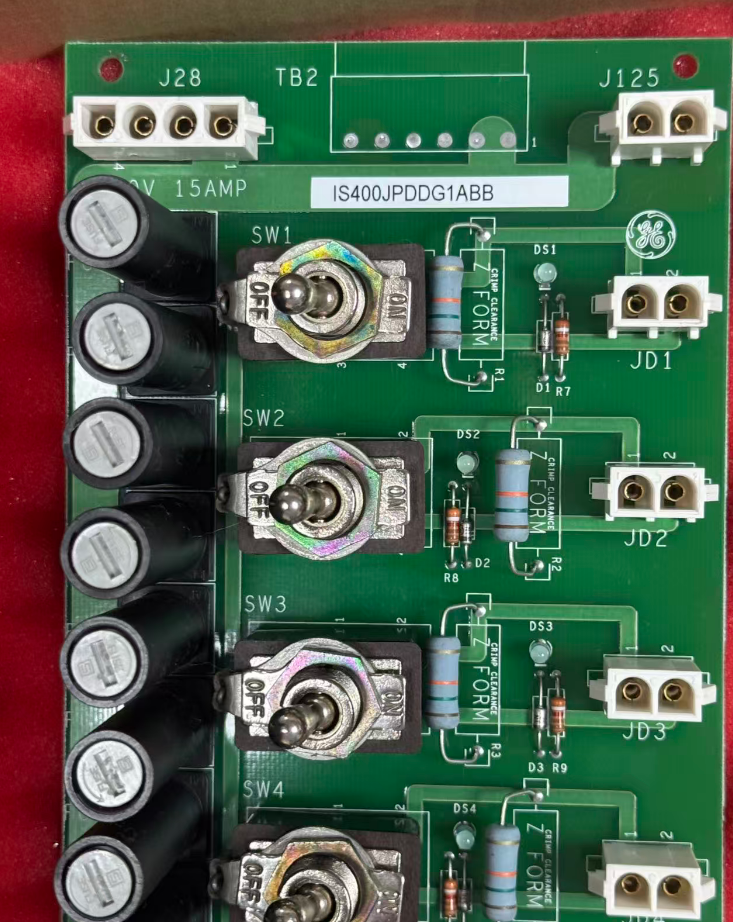

IS400JPDDG1A GE Mark VIe

Das GE IS400JPDDG1A ist ein dediziertes DC-Stromverteilungsmodul (JPDD, Jumper Power Distribution DC) in der GE Mark VIe-Serie. Dieses Modul ist ein neues rackspezifisches Zubehör für das Mark VIe-System und unterscheidet sich in Bezug auf Abmessungen und Backplane-Pins vom IS200JPDBG1A, das im älteren Mark VI-System verwendet wird; die beiden sind nicht austauschbar.

Als "Energieverteiler und Sicherheitsbeauftragter" innerhalb des Mark VIe-Racks ist die Kernaufgabe dieser Platine die sichere und zuverlässige Verteilung der redundanten 24V DC-Stromversorgung von externen Quellen an die Rack-Backplane, um eine stabile Betriebsspannung für Controller, E/A-Karten, Kommunikationsmodule und andere in den Steckplätzen installierte Komponenten bereitzustellen.

Es ist wichtig zu beachten, dass dieses Modul keine Spannungs wandlung oder Gleichrichtung durchführt; es ist ausschließlich für die Verteilung der vorhandenen DC-Leistung zuständig. Die eigentliche AC/DC-Wandlung wird von Stromwandlungsmodulen wie dem IS200EPSMG1A durchgeführt.

• Unterstützt redundante duale 24V DC-Eingänge mit einem Eingangsspannungsbereich von 18-36V DC
• Ausgestattet mit drei unabhängigen 15A-Sicherungs ausgangskreisen (JFA/JFB/JFC) mit einer maximalen kontinuierlichen Gesamtlast von 30A
• Integrierter EMI LC-Eingangsfilter, Dioden zum Schutz vor Verpolung, Festkörper-Überstromabschaltung
• Thermisches Abschalt schutz bei einer Innentemperatur von +75°C
• 50-poliger Diagnoseanschluss für die Telemetrie des E/A-Pakets
• PWR/FAULT-LEDs an der Vorderseite zeigen den Ein-/Ausgangsstatus visuell an
• Betriebstemperaturbereich: 0°C bis +65°C

• Stromerzeugung: Stromverteilung für Mark VIe-Turbinensteuerungssysteme in Gas-/Dampfkraftwerken
• Öl und Gas: Kritische Stromversorgung für Turbinen- und Kompressorsteuerungsschränke in Raffinerien und Offshore-Plattformen
• Prozessindustrie: Isolierte DC-Stromversorgung für SPS, HMI und Sicherheitssysteme in Chemie- und Petrochemieanlagen
• Schwer maschinen: Steuerung der Stromverteilung für Hochgeschwindigkeits-Industriegeräte für den Schwerlastbetrieb

In einem GuD-Kraftwerk wird das IS400JPDDG1A im Hauptsteuer schrank des Mark VIe eingesetzt, um eine saubere, abgesicherte 24V DC-Stromversorgung für die ERIO-, SPID- und analogen E/A-VME-Module bereitzustellen.

Redundante, gefilterte Stromeingänge eliminieren das Risiko von Ausfallzeiten durch den Verlust einer einzelnen Stromversorgung, während drei isolierte, abgesicherte Kreise Kurzschluss fehler auf eine einzelne E/A-Gruppe begrenzen. Der integrierte Diagnoseanschluss ermöglicht es Technikern, Anomalien in der Stromversorgung schnell zu lokalisieren.

• Ist das IS400JPDDG1A Hot-Swap-fähig?
  Nein. Das IS400JPDDG1A ist eine passive Stromverteilungskarte und unterstützt kein Hot-Swapping. Vor dem Austausch müssen Sie die Stromversorgung des PDM-Racks ausschalten oder den entsprechenden Stromversorgungs abschnitt isolieren.
• Welche Eingangsspannungen unterstützt dieses Modul?
  Die Standardkonfiguration unterstützt duale 24V DC-Eingänge (18-32V DC). Einige Versionen unterstützen auch duale Spannungs eingänge von 125V DC + 28V DC.
• Ist das IS400JPDDG1A ein Netzteilmodul oder ein E/A-Modul?
  Es ist ein Stromverteilungs-/Schnittstellenmodul (JPDD), kein Stromwandlungsmodul (wie das IS200EPSMG1A, das AC in DC wandelt) und auch kein Allzweck-E/A-Modul.
• Was ist die Garantiezeit für dieses Modul?
  Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.
