GE Mark VI Application I/O Terminal Board ohne anpassbare Hardware-PCB-Beschichtung und Kompatibilität mit mehreren Versionen

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Herkunftsort USA
Markenname GE
Zertifizierung Certificate of Origin
Modellnummer IS200ATBAG1B
Dokument GE Mark VI.pdf
Min Bestellmenge 1 PC
Preis $1500
Verpackung Informationen Originalverpackung
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Marke GE Modulnummer IS200ATBAG1B
Katalog Mark VI Verkaufspreis $ 1500
Zustand AUF LAGER Herkunft USA
Vorlaufzeit 3-5 Werktage Garantie 1 Jahr
Gewicht 1 kg
Hervorheben

Keine anpassbare Hardware-Anschlussplatine

,

PCB-Beschichtungsprozess GE Mark VI Board

,

E/A-Klemmenplatine mit Multiversionskompatibilität
Hinterlass eine Nachricht
Produkt-Beschreibung
IS200ATBAG1B GE Mark VI
Produktübersicht

Das IS200ATBAG1B ist eine Application I/O Terminal Board mit der GE-Teilenummer 173C8535DHG01 und der funktionalen Abkürzung "ATBA". Es dient als physische Schnittstelle zwischen Feldsignalen und dem Backplane des Steuerungssystems in Gasturbinen-, Dampfturbinensteuerungs- und industriellen Antriebssystemen.

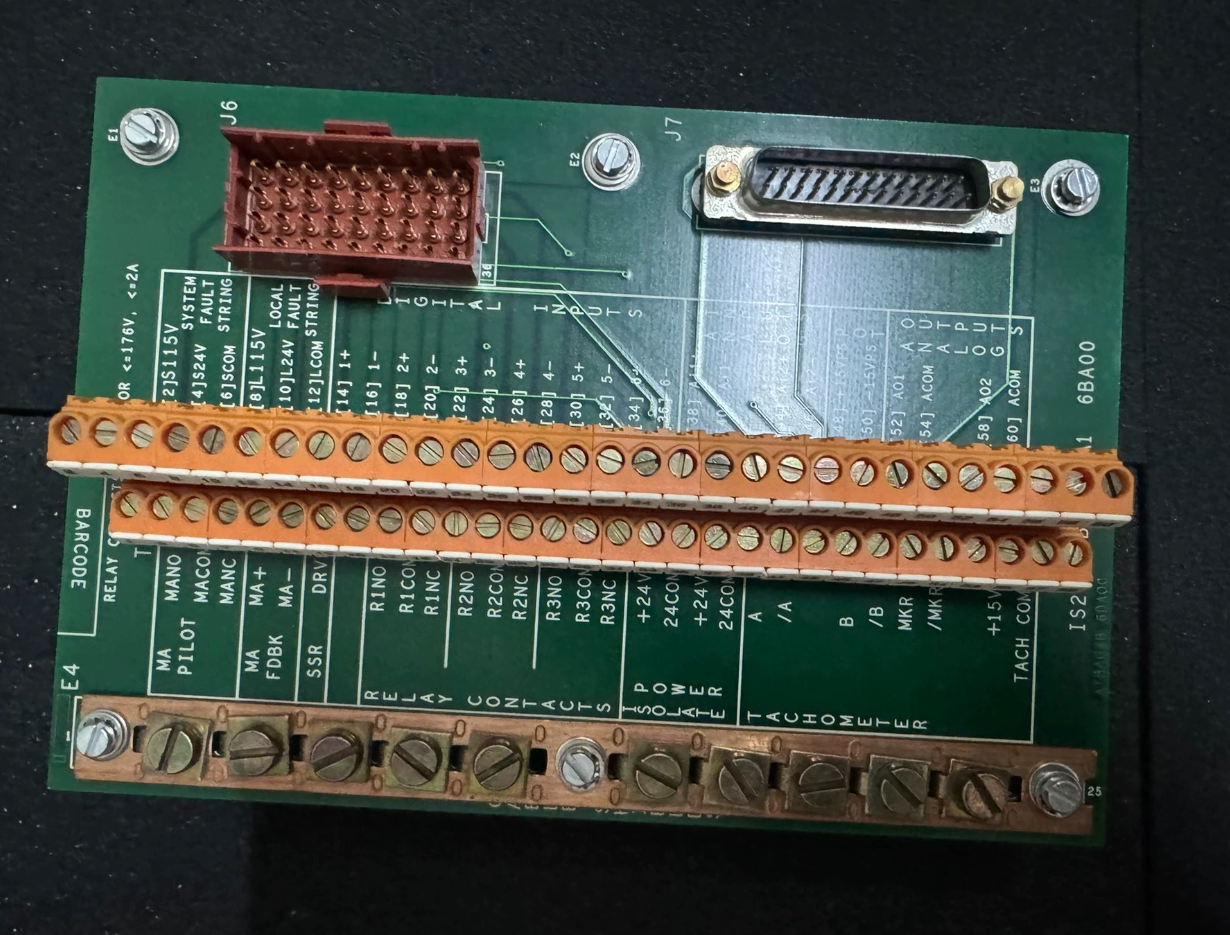

Die Kernfunktion des Boards besteht darin, zentralisierte Klemmleistenanschlüsse für alle Signale von den Steckverbindern J6 und J7 auf dem Control Assembly Backplane Board bereitzustellen. Das Board enthält keinen Prozessor, keine Firmware und keine konfigurierbaren Parameter; es ist ein rein passives Terminal-Interface-Board. Die gesamte Verdrahtung erfolgt über die fest installierte 60-polige Klemmleiste des Boards, die in zwei Reihen mit jeweils 30 Positionen angeordnet und individuell nach Signalgruppe gekennzeichnet ist.

Hauptmerkmale
  • Keine anpassbare Hardware: Das Board selbst verfügt über keine anpassbare Hardware oder manuell bewegliche Jumper, was das Risiko von Fehlern vor Ort reduziert.
  • PCB-Beschichtungsprozess: Die "G1"-Version spezifiziert eine Standard-PCB-Beschichtung. Obwohl die Abdeckung nicht so umfassend ist wie eine Konformalbeschichtung, bietet sie eine dickere Gesamtschutzschicht für das Substrat und schirmt es effektiv vor Staub und Feuchtigkeit vor Ort ab.
  • Kompatibilität mit mehreren Versionen: Es gibt zwei verschiedene Versionen (z. B. G1AA und G1AB), wobei der Hauptunterschied in der Neuzuweisung der Pins der Steckverbinder J6 und J7 liegt.
  • J6-Steckverbinder: Ausgelegt für eine maximale Spannung von 225 V und einen maximalen Strom von 1 A (ausgenommen bestimmte spezifische Relais und CONA-Steckverbinder).
  • J7-Steckverbinder: Ausgelegt für eine Spannung von 50 V und einen maximalen Strom von 1 A.
  • Board-montierte Steckverbinder: Standard-Steckverbinder, die auf dem Board montiert sind, sind für eine maximale Spannung von 176 V und einen maximalen Strom von 1 A ausgelegt.
Produktspezifikationen
Markenname General Electric
Modell IS200ATBAG1B
Katalog Mark VI
Bruttogewicht/Versandgewicht 2,2 lbs / 35,2 oz / 1 kg
Verpackungsgröße 16 cm x 16 cm x 12 cm
Herkunftsland USA
HS-Code 8537101190
Lieferzeit Auf Lager
Versandhafen Xiamen
Zahlung T/T
Verkaufspreis 1500 $
Garantie 12 Monate
Lieferzeit 3-5 Werktage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Fallbeispiel
In einem bestimmten GuD-Kraftwerk wurden nach jahrelangen Nachrüstungen die neu hinzugefügten Tachometer, Analogausgänge und Verriegelungssignale des GE Mark VI-Steuerschranks alle auf das IS200ATBAG1B geleitet, wo sie eins zu eins mit den CABP-Backplane-Pins korrespondierten.

Eines frühen Morgens verursachte ein falscher digitaler Eingang einen Trip; Techniker maßen das Signal direkt an der Klemmleiste und identifizierten schnell den fehlerhaften Tag, wodurch eine längere Ausfallzeit vermieden wurde. Dieser Vorfall zeigte den Wert des IS200ATBAG1B als zentralisierte Schnittstelle.
Häufig gestellte Fragen
Erfordert das IS200ATBAG1B Benutzereinstellungen oder Konfigurationen?

Nein. Diese Karte hat keine konfigurierbare Hardware, Jumper oder DIP-Schalter; sie ist Plug-and-Play und erfordert keine Benutzereinstellungen.

Welche Vorsichtsmaßnahmen sollten bei der Installation oder dem Austausch des IS200ATBAG1B getroffen werden?

Bevor Sie Stromkreise berühren, vergewissern Sie sich, dass auf der Platinenoberfläche keine lebensgefährlichen Spannungen vorhanden sind und stellen Sie sicher, dass das Antriebssystem vollständig abgeschaltet wurde. Markieren Sie unbedingt die Positionen aller Kabel an der Klemme, bevor Sie sie abklemmen, damit sie korrekt wieder angeschlossen werden können.

Was ist die Garantiezeit für dieses Modul?

Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
