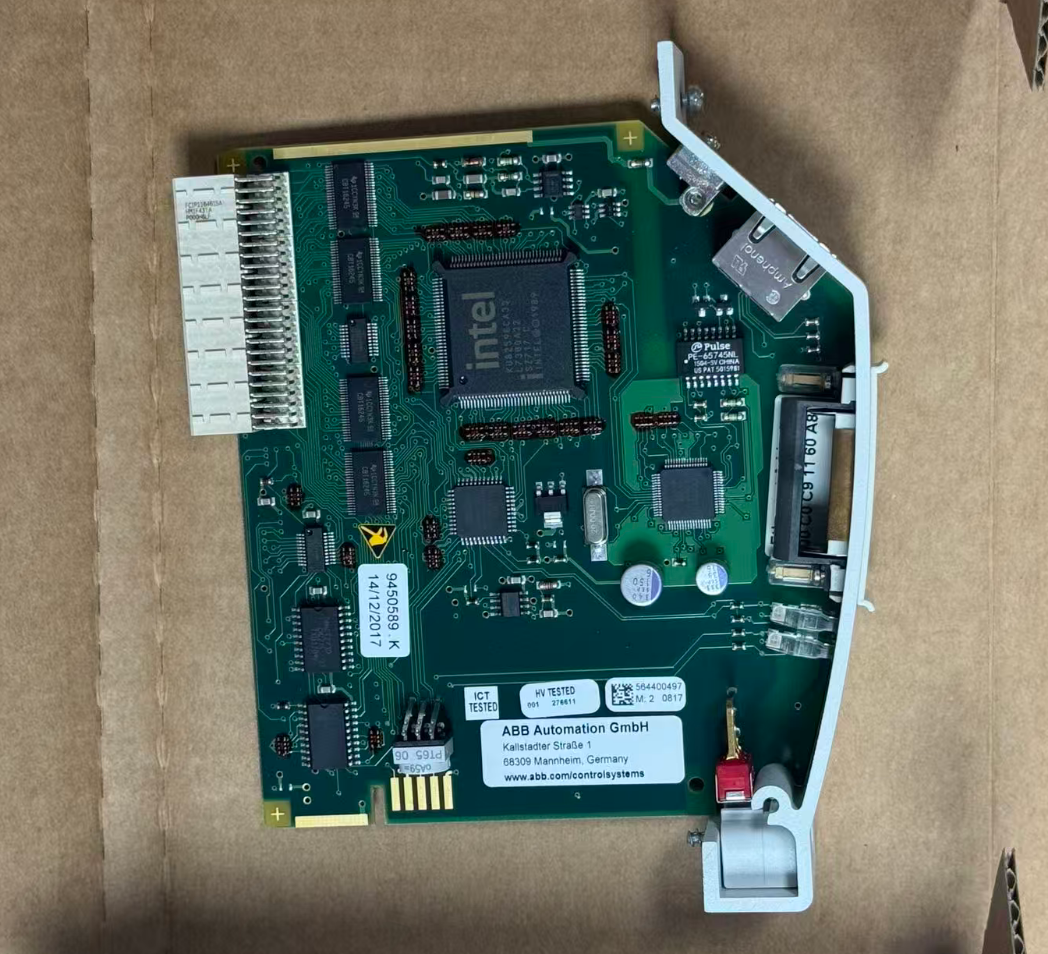

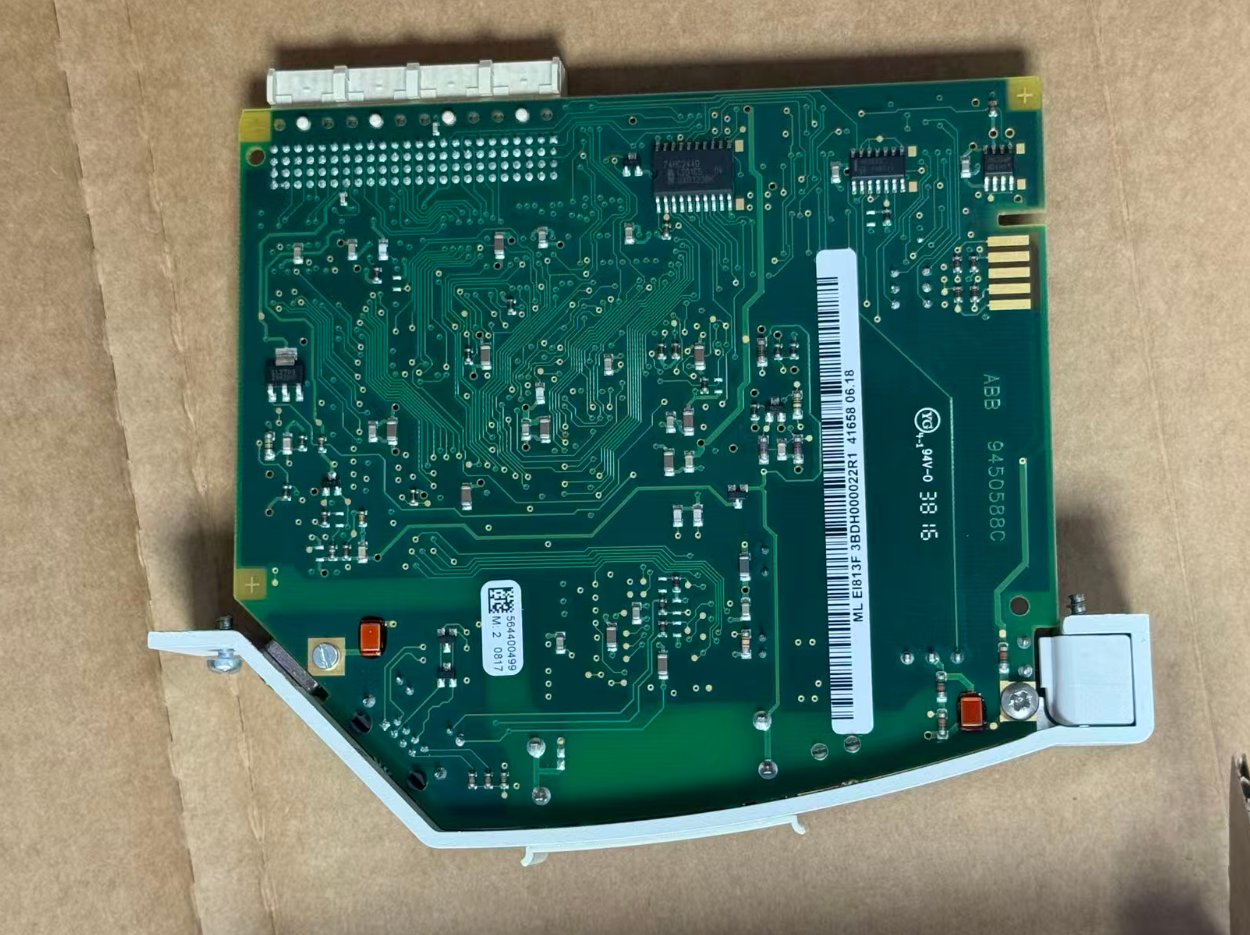

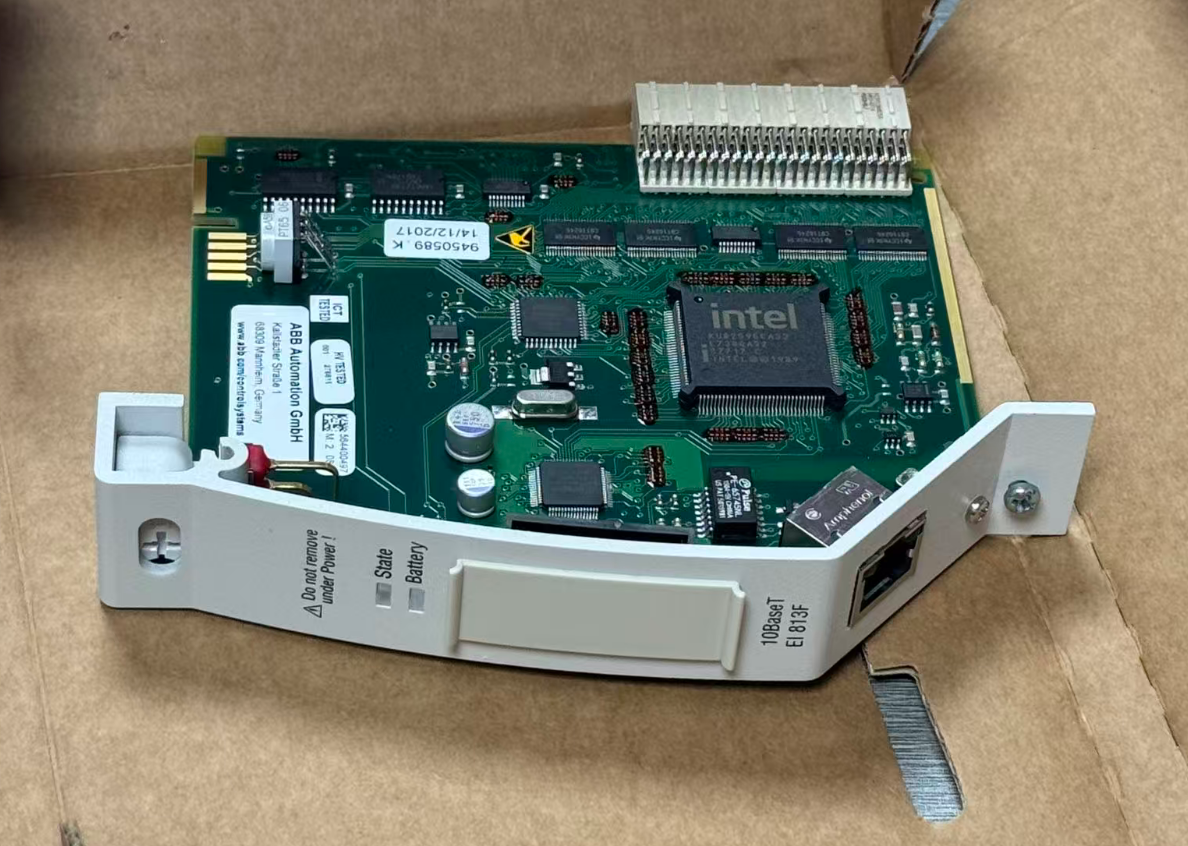

EI813F 3BDH000022R1 ABB

Das EI813F ist ein Ethernet-Modul, das speziell für den ABB Freelance AC 800F-Steuergerät entwickelt wurde.Ingenieurstationen, oder Geräte von Drittanbietern. Es wird in einen AC 800F-Rack-Slot eingesetzt und kommuniziert über den Backplane-Bus mit dem PM 802F- oder PM 803F-Prozessormodul.

Die Kernfunktion des Moduls besteht darin, den Datenaustausch zwischen dem Steuergerät und dem Systembus zu erleichtern. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, wodurch die Arbeitsbelastung des Hauptverarbeiters erheblich verringert wird.

• Netzwerkstandard: 10BaseT (IEEE 802.3)
• Datenrate: 10 Mbit/s
• Schnittstelle: RJ45 (geschirmt)
• Verbindungsmedium: Kabel mit verdrehtem Paar
• Kompatible CPUs: PM 802F / PM 803F
• Softwareanforderungen: Freiberufler V7.1 SP2a oder höher
• Stromversorgung: 24 V Gleichstrom von der Hinterseite des Racks
• Betriebstemperatur: -20°C bis +60°C

Bei einem Nachrüstprojekt in der Fabrik müssen die Daten zwischen dem bestehenden Freelance AC 800F-Steuerungssystem und dem neu eingesetzten PCS 7-System (AS 417-4) integriert werden.Die Lösung verwendet das EI813F-Modul, um den AC 800F-Controller mit dem industriellen Ethernet zu verbinden und ermöglicht den Datenaustausch zwischen den beiden Systemen durch die Konfiguration einer UDP-Verbindung.

Auf der Freelance-Seite wurden das Kommunikationsmodul EI813F und die Funktionsblöcke Sende/Empfang konfiguriert, während auf der PCS7-SeiteDie Funktionsblöcke FC50 "AG_LSEND" und FC60 "AG_LRCV" wurden aufgerufen.Diese Lösung ermöglichte die Dateninteroperabilität zwischen den Steuerungssystemen zwischen den Herstellern, wobei die bestehende Ausrüstungsinfrastruktur beibehalten wurde.Dies spart sowohl Kosten als auch Zeit im Zusammenhang mit einem vollständigen Systemwechsel..

• Benötigt der EI813F eine separate Stromversorgung?
  Nein, das Modul wird mit dem AC 800F-Rak-Backplane (24 V Gleichstrom) betrieben und benötigt keine externe Stromversorgung.
• Welche Kommunikationsprotokolle unterstützt das Modul?
  Es unterstützt TCP/IP, UDP und Modbus/TCP. Einige Dokumentationen erwähnen die Unterstützung für Profinet, aber dies muss basierend auf der tatsächlichen Firmware-Version und Systemkonfiguration bestätigt werden.
• Hat das Modul eine eigene Batterie?
  Nr. Der EI813F enthält keine Batterie. Die Hauptspeicherbatterie-Supportfunktion wird von der Batterie auf der Seite PM 802F/PM 803F unterstützt.Sie sollten regelmäßig den Zustand der BATT-LED des PM-Moduls überprüfen.
