IS220PTCCH1A GE Mark VIe

  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Herkunftsort USA
Markenname GE
Zertifizierung Certificate of Origin
Modellnummer Is220ptcch1a
Dokument GE-Mark-VIe-VIeS.pdf
Min Bestellmenge 1 PC
Preis $5000
Verpackung Informationen Originalverpackung
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Modulnummer Is220ptcch1a Marke GE
Katalog Mark VIe Verkaufspreis $ 5.000
Zustand AUF LAGER Herkunft USA
Vorlaufzeit 3-5 Werktage Garantie 1 Jahr
Gewicht 1 kg
Hervorheben

16-Bit-A/D-Wandler-Thermoelement-Eingangsmodul

,

Zweikanaliges redundantes Ethernet GE Mark VIe-Modul

,

Temperatursignalmodul mit automatischer Sensorerkennung
Hinterlass eine Nachricht
Produkt-Beschreibung

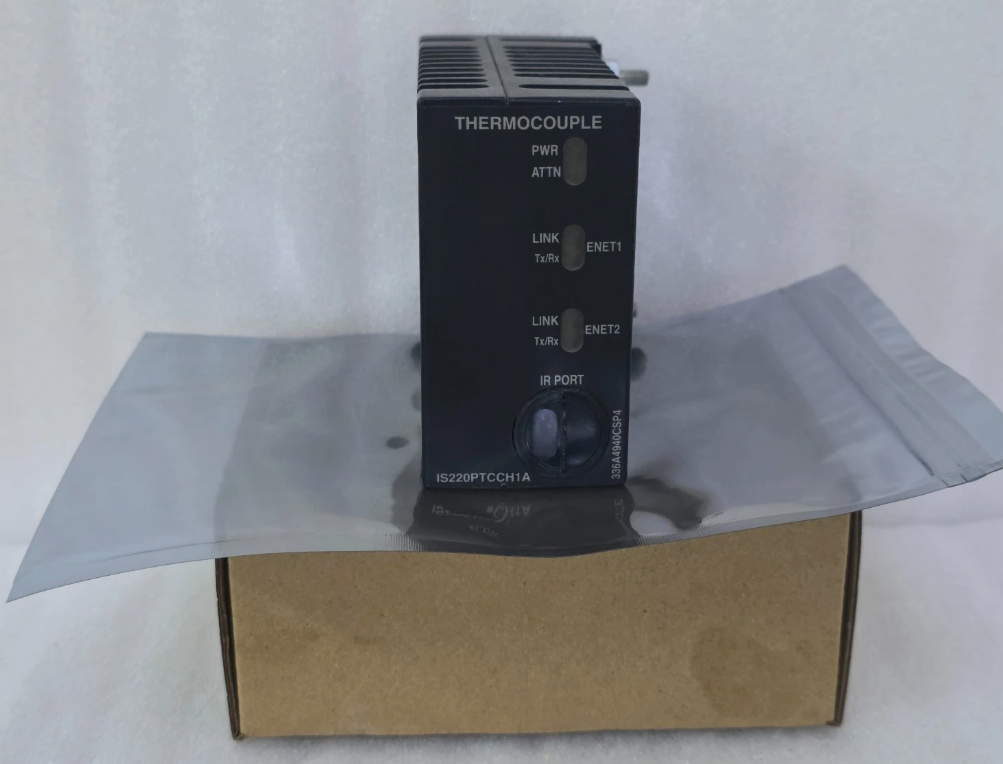

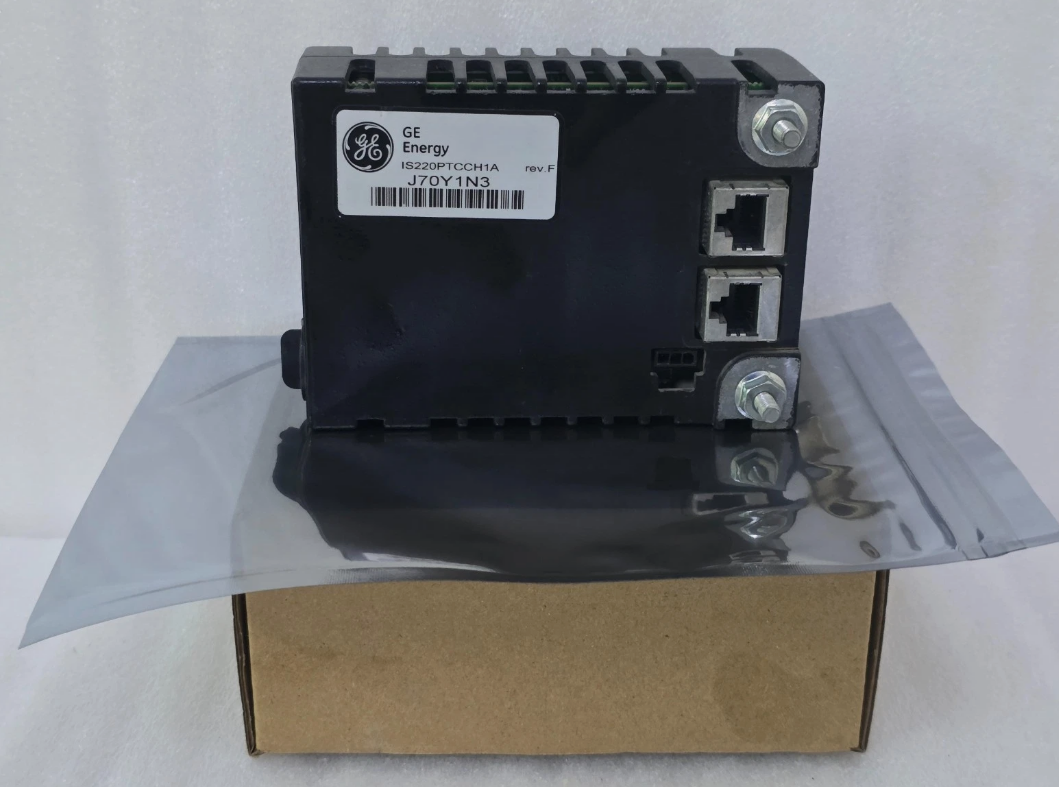

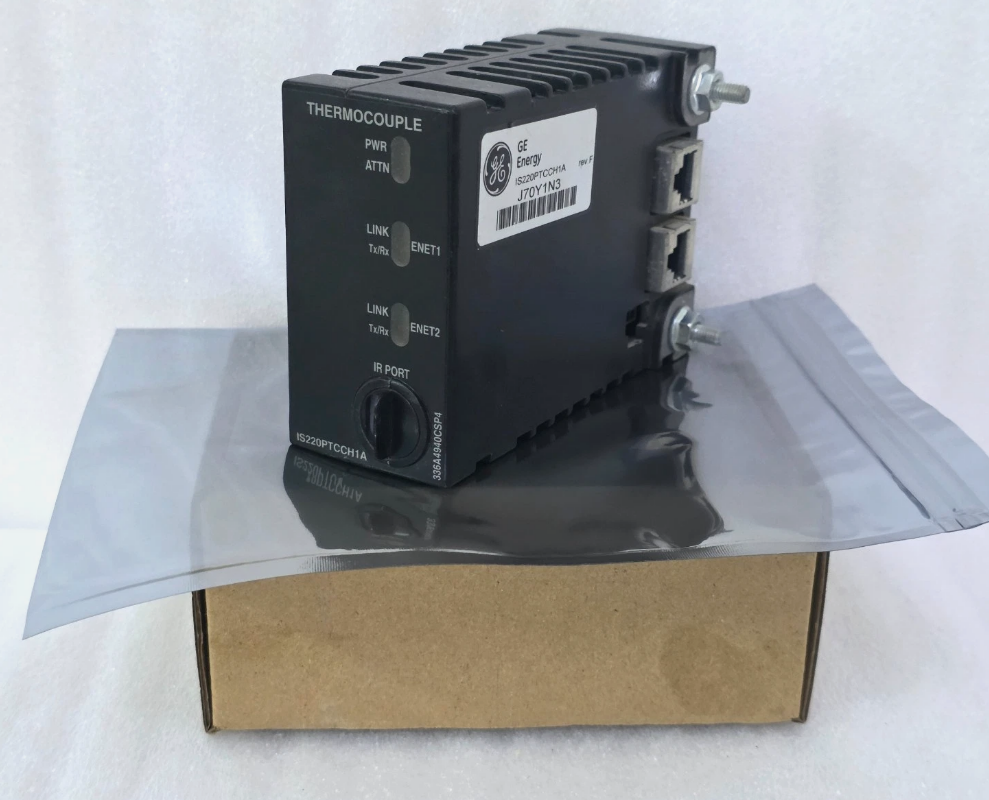

IS220PTCCH1A GE Marke VIe

Das IS220PTCCH1A ist ein Thermoelement-Eingangsmodul, das speziell für die Temperatursignalgewinnung in Gasturbinen- und Dampfturbinensteuerungssystemen entwickelt wurde.Dieses Modul wandelt schwache Spannungssignale auf Millivolt-Ebene, die von Thermoelementsensoren erzeugt werden, in hochpräzise digitale Temperaturdaten um, die dann in Echtzeit über zwei Ethernet-Kanäle an die Steuerung übertragen wird.

Das Board verwendet eine integrierte "Prozessorboard + Acquisition Board" Architektur, mit einem eingebauten BPPx-Prozessorboard und einem dedizierten Thermoelement-Acquisition Board.Das Modul ist in einem kompakten Metallgehäuse untergebracht und verfügt über eine eingebaute Kaltverbindungskompensation, automatische Sensorerkennung und EEPROM-Speicherkapazitäten.

Das Modul arbeitet an der verteilten Mark VIe-E/A-Schicht und kommuniziert mit den Kernprozessoren über dual-channel redundant Ethernet, wodurch eine hohe Zuverlässigkeit bei der Übertragung von Temperaturdaten gewährleistet wird.Die Kernkonstruktionslogik konzentriert sich auf schwache Signalverstärkung und Kaltverbindungskompensation, mit einem hochpräzisen 16-Bit-A/D-Wandler und einem Differential-Multiplexer, um winzige Spannungsänderungen von Thermoelementen genau zu erfassen.

Wesentliche Merkmale
  • Unterstützt drei Redundanzkonfigurationsmodi: Simplex, Duplex und TMR
  • Erkennt offene Schaltungen, Rückschaltungen und Kurzschlüsse innerhalb von 2 ms
  • Automatische Sensorerkennung reduziert die Komplexität der Inbetriebnahme
  • LEDs und Infrarotdiagnostikanschluss auf der Vorderseite bieten mehrstufige lokale Diagnosefunktionen
  • Durchführt eine präzise Kaltverbindungskompensation
  • Unterstützt die automatische Identifizierung des Thermoelementtyps und der Polarität
  • Unabhängige Probenahmerate von 100 Hz pro Kanal erfasst plötzliche Temperaturänderungen innerhalb von 10 ms
Produktspezifikationen
Markenbezeichnung General Electric
Modell IS220PTCCH1A
Katalog Mark VIe
Bruttogewicht 2.2 Pfund / 35.2 Unzen / 1 kg
Verpackungsgröße 16 cm x 16 cm x 12 cm
Herkunftsland USA
HS-Code 8537101190
Vorlaufzeit Vorräte
Schifffahrtshafen Xiamen
Zahlung T/T
Verkaufspreis $ 5.000
Gewährleistung 12 Monate
Vorlaufzeit 3-5 Arbeitstage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Anwendungsfallstudie

Im Energiezentrum eines großen Kohlekemikalienkomplexes im Nordwesten Chinas,Das Projekt erforderte eine tiefgreifende Integration des Mark VIe-Steuerungssystems für die GE 9E-Gasturbine mit dem Anlagenweiten Experion-DCS-System, um eine zentralisierte Überwachung und Lastoptimierung zu ermöglichen.

In diesem Projekt ist der IS220PTCCH1A für die Erfassung wichtiger Parameter wie die Abgastemperatur der Gasturbinen und die Lagertemperatur verantwortlich.Die stabile Modbus TCP/IP-Verbindung sorgt für die Echtzeitübertragung von Temperaturdaten an das DCS-System, wodurch der Kommunikationsengpass zwischen der Gasturbine und dem DCS gelöst wird.

Konfiguration und Kompatibilität
Kompatible Module Beschreibung der Funktion
IS200TBTCH1B Thermocouple-Terminalblock (TMR-Konfiguration); bietet 12 Kanäle von TMR-redundanten Eingängen, wenn sie mit dem IS220PTCCH1A verwendet werden
IS200TBTCH1C Einfaches Endgerät, speziell für den IS220PTCCH1A entwickelt, mit farbcodierten Endgeräten für eine einfache Thermoelementverkabelung und eingebauten Überspannungsschutz
IS220PTCCH1B Erweitertes Modul, erhältlich als Ersatz- oder Erweiterungsoption für die IS220PTCCH1A
IS220PRTDH1A RTD-Eingabemodul für Anwendungen, bei denen die Widerstandstemperatur erfasst werden muss
IS220PMMH1A Hauptsteuerplatte, die zusammen mit der IS220PTCCH1A eine vollständige Mark VIe-Steuerarchitektur bildet
IS220PPRAH1A Schutzmodul, das bei Verwendung mit dem IS220PTCCH1A eine temperaturbedingte Schutzlogik umsetzt
Häufig gestellte Fragen
Wie viele Thermocouple-Eingangskanäle unterstützt der IS220PTCCH1A?
In der simplexen Konfiguration bietet das Modul 12 unabhängige Thermocouple-Eingangskanäle. Bei Verwendung mit dem TBTCH1C-Terminalblock kann die Dual-Pack-Konfiguration auf 24 Kanäle erweitert werden.In TMR-Konfiguration (mit dem TBTCH1B-Terminalblock), bietet es 12 Kanäle.
Welche Art von Thermoelementen unterstützt dieses Modul?
Der IS220PTCCH1A unterstützt verschiedene Standardthermoelementtypen, darunter J, K, T, E, R, S, B und N, sowie Millivolt-Signalinputs im Bereich von -8 mV bis +45 mV.
Welche Messgenauigkeit hat das Modul?
Das Modul verwendet einen 16-Bit-A/D-Wandler mit einem Konsistenzfehler von ±0,25°F (ca. ±0,14°C) und einer Auflösung von 0,1°C. Die Genauigkeit der Kaltverbindungskompensation beträgt ±0,5°C.
Wie lange ist die Garantiezeit für dieses Modul?
Die Garantiezeit für Originalprodukte beträgt in der Regel 12 Monate.
IS220PTCCH1A GE Mark VIe thermocouple input module
