GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Herkunftsort China
Markenname Other
Zertifizierung Certificate of Origin
Modellnummer GSI130 244-130-000-204
Min Bestellmenge 1 PC
Preis $700
Verpackung Informationen Originalverpackung
Lieferzeit 3-5 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Modulnummer GSI130 Ordering Number 244-130-000-204
Zustand AUF LAGER Gewicht 1 kg
Vorlaufzeit 3-5 Werktage Marke Andere
Herkunft China Verkaufspreis $ 700
Garantie 1 Jahr
Hervorheben

Zweidraht-Übertragungssysteme Galvanische Trenneinheit

,

4-kV-Isolationsspannungsfestigkeit GSI130-Modul

,

Signalisolationsmodul mit 1 V/mA Empfindlichkeit
Hinterlass eine Nachricht
Produkt-Beschreibung
GSI130 244-130-000-204 Galvanische Trennungseinheit
Wesentliche Merkmale
  • mit einer Leistung von mehr als 50 Watt
  • Versorgt Sensoren und Steuerungen mit Strom und liest ihre Signale
  • Elektronische Systeme mit einem Stromverbrauch von weniger als 20 mA versorgen
  • Ausgabe eines Spannungssignals proportional zum vom Steuergerät gezogenen Strom
  • Empfindlichkeit auf 1 V/mA eingestellt (DC + AC-Übertragung)
  • Nennspannung für die Isolierung: 4 kV
  • Der Ausgang kann mit CE-Serien-Sensoren oder IPC-Serien-Controllern verbunden werden.
Beschreibung des Produkts

Das GSI130 244-130-000-204 ist eine galvanische Trennvorrichtung der GSI 122/130-Serie. Dieses Modul wird zum Versorgen von Sensoren und Signalkonditionierern und zum Lesen ihrer Ausgangssignale verwendet.es wird hauptsächlich in Zweiländerübertragungssystemen verwendet.


Die Kernfunktion der Einheit besteht darin, eine galvanische Isolation zwischen Messpunkt und Signalverarbeitungsanlage zu gewährleisten.Es verhindert Probleme, die durch Spannungsunterschiede zwischen Messpunkt und Signalverarbeitungsanlage entstehen, wie Erdschleifen.


In älteren Vibrationsüberwachungssystemen werden Sensoren oder Konditionierer häufig im Feld installiert, während die Signalverarbeitungsausrüstung in einem Kontrollraum oder einem Elektronikraum untergebracht ist.Es kann zwischen den beiden ein Bodenpotenzialdifferenz bestehen.Der GSI 130 bricht diesen leitfähigen Pfad durch elektrische Isolierung, was zu einer stabileren Signalübertragung führt.

Produktspezifikationen
Markenbezeichnung Andere
Modell GSI130
Bestellinformationen 244-130-000-204
Katalog Geschwindigkeitswandler
Bruttogewicht/Versandgewicht 2.2 Pfund / 35.2 Unzen / 1 kg
Verpackungsgröße 16 cm x 16 cm x 12 cm
Herkunftsland China
HS-Code 8537101190
Vorlaufzeit Vorräte
Schifffahrtshafen Xiamen
Zahlung T/T
Verkaufspreis 700 Dollar.
Gewährleistung 12 Monate
Vorlaufzeit 3-5 Arbeitstage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Bestellinformationen

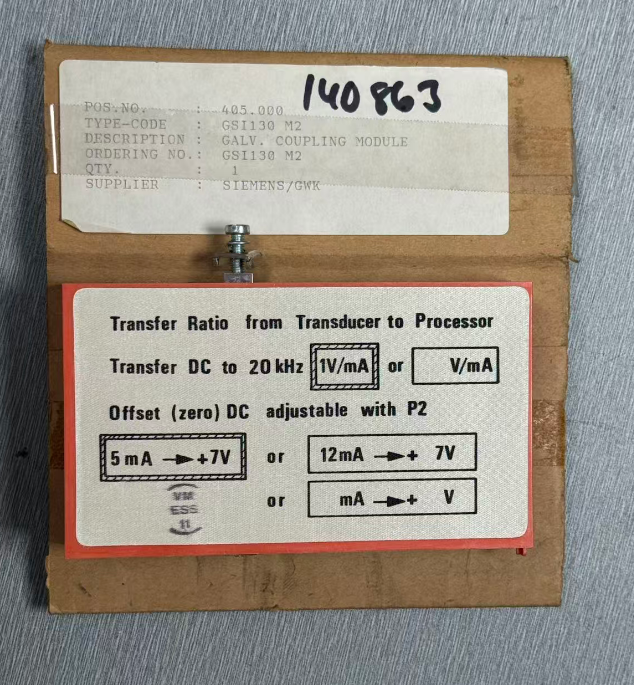

GSI130 244-130-000-204 ordering diagram and specifications
Routinemäßige Wartungsverfahren
  • Überprüfen Sie Stromversorgung und Verkabelung:Überprüfen Sie, ob die +24 V-, 0 V- und SIGNAL-Endgeräte sicher angeschlossen sind, ohne lose Verbindungen, Korrosion oder zerbrochene Drähte.
  • Überprüfen Sie Isolation und Erdung:Überprüfen Sie, ob die Montageposition, die Erdungsmethode und die Abschirmung des Moduls den Systemanforderungen entsprechen, um die Bildung neuer Erdungsschleifen zu verhindern.
  • Überprüfen Sie das Ausgangsverhältnis:Überprüfen Sie bei größeren Systemüberholungen, ob der Ausgang immer noch das Übertragungsverhältnis von 1 V/mA erfüllt; wenn das System eine Empfindlichkeitsregelung beinhaltet, verfahren Sie vorsichtig nach dem Handbuch.
  • Anmerkung Unterschiede zwischen den Versionen:In der Dokumentation ist festgelegt, dass die Gleichspannungsstufe nur "GSI 122" eingestellt wird; bei der Wartung des GSI 130 dürfen keine Funktionen, die in diesem Modell nicht vorhanden sind, versehentlich eingestellt werden.
  • Reinigung und Wärmeabbau:Halten Sie die Moduloberfläche sauber, um zu verhindern, dass sich Staub und Feuchtigkeit ansammeln und die Isolierung abnimmt.
  • Ersatzteilmanagement:Da es sich bei der GSI130 um ein älteres Modell handelt, wird empfohlen, ausreichend Ersatzteile für kritische Anwendungen zu haben, um bei einem Ausfall längere Stillstandszeiten zu vermeiden.
  • Zertifizierung und Sicherheitsbewertung:Bei Verwendung in explosionsgefährdeten Umgebungen oder in sicherheitsrelevanten Schaltkreisen ist nach der Wartung zu überprüfen, ob die Zertifizierungsgrenzen und die Sicherheitsintegrität des Systems unberührt bleiben.
Anwendungsfallstudie

Bei der Vibrationsüberwachung in Dampfturbinen werden vor Ort Beschleunigungsmessgeräte der CA-Serie oder zugehörige Steuerungen in der Nähe der Lagergehäuse installiert.und die Signale müssen über große Entfernungen zum Überwachungsrack im Elektronikraum übertragen werden.
Da es viele Hochleistungsgeräte in der Anlage gibt, führen Bodenpotenzialunterschiede Lärm in die Signalkette ein.die galvanische Isolation zwischen Messpunkt und Signalverarbeitungseinheit erreicht wird,, ist die Bodenschleife gebrochen und das Vibrationssignal stabilisiert sich.

Häufig gestellte Fragen
Was sind die Hauptfunktionen des GSI130 244-130-000-204?
Es wird zum Versorgen von Sensoren und Steuerungen und zum Lesen ihrer Signale verwendet; es wird hauptsächlich in Zweiländerübertragungssystemen verwendet,mit einem Spannungssignal, das proportional zum vom Steuergerät verbrauchten Strom ist und gleichzeitig eine galvanische Isolierung zwischen Messpunkt und Signalverarbeitungseinheit bietet.
Welches Signal gibt es?
Es gibt ein Spannungssignal aus, das proportional zum vom Steuergerät gezogenen Strom ist. Die in der Dokumentation angegebene Empfindlichkeit beträgt 1 V/mA (DC + AC-Transfer),und es kann direkt verwendet werden, um das Signal des Controllers zu analysieren.
Wie lange dauert die Garantiezeit?
Standardindustriegarantie: 12 Monate; bei ordnungsgemäßer Montage und ohne Überlastung hat das Produkt eine Lebensdauer von 5-10 Jahren.

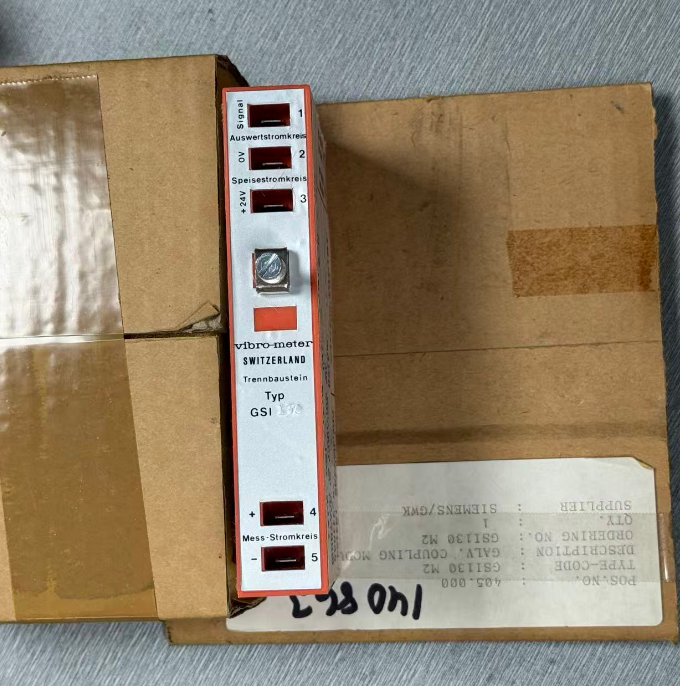

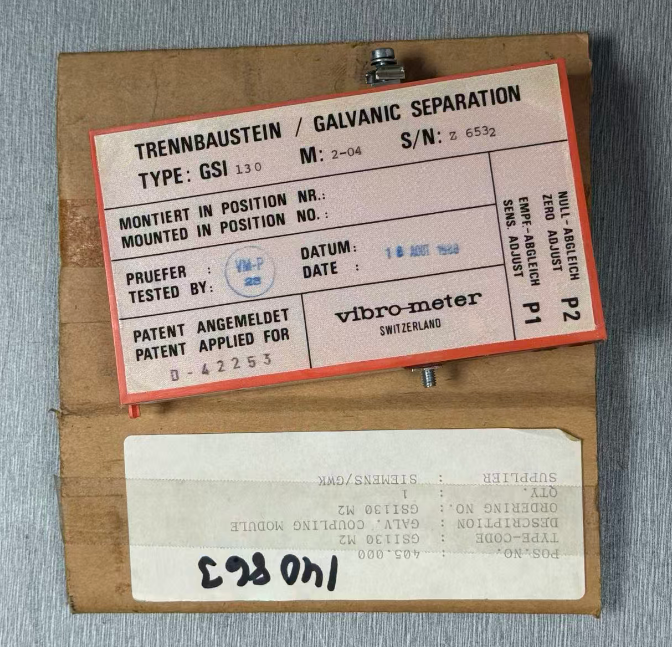

GSI130 244-130-000-204 product image and installation details
