IS220YAICS1A GE Marke VIe
| Place of Origin | USA |
|---|---|
| Markenname | GE |
| Zertifizierung | Certificate of Origin |
| Model Number | IS220YAICS1A |
| Dokument | GE-Mark-VIe-VIeS.pdf |
| Minimum Order Quantity | 1 pc |
| Preis | $4000 |
| Packaging Details | Original box packaging |
| Delivery Time | 5-7 days |
| Payment Terms | T/T |
| Supply Ability | 1-99 pcs / 3-5 days |
Produktdetails
| Modulnummer | IS220YAICS1A | Marke | GE |
|---|---|---|---|
| Katalog | Mark VIe | Verkaufspreis | 4000 $ |
| Zustand | Auf Lager | Herkunft | USA |
| Vorlaufzeit | 3-5 Werktage | Garantie | 1 Jahr |
| Gewicht | 1kg | ||
| Hervorheben | SIL 3-Sicherheitszertifizierung GE Mark VIe-Modul,16-Bit-ADC-Eingangsmodul IS220YAICS1A,Hot-Swap-fähiges analoges I/O-Modul |
||
Produkt-Beschreibung
IS220YAICS1A GE Mark VIe
Produktübersicht
Das IS220YAICS1A dient als elektrische Schnittstelle zwischen dem I/O-Ethernet-Netzwerk und der analogen Anschlussplatine und führt eine bidirektionale Umwandlung von Signalen von Feldsensoren und Steuerungsbefehlen durch. Es wurde speziell für industrielle Automatisierungsanwendungen entwickelt, die hochintegritätsfähige analoge Signalverarbeitung und eine Zertifizierung nach Safety Integrity Level (SIL) erfordern, und wird häufig in sicherheitskritischen Bereichen wie Gasturbinen, Dampfturbinen, Öl und Gas sowie Prozessindustrien eingesetzt.
Dieses Modul wird auf einer kompatiblen analogen Anschlussplatine (wie der TBAIH1C- oder STAI-Serie) installiert. Es digitalisiert analoge Signale von Feldtransmittern und überträgt sie an die Steuerung, während es gleichzeitig digitale Steuerbefehle in analoge Ausgangsströme umwandelt, um Feldaktuatoren anzusteuern.
Das Modul verwendet eine Dual-Core-Architektur, die aus einer Allzweck-Prozessorplatine und einer dedizierten Erfassungsplatine besteht. Eingangssignale durchlaufen zunächst einen passiven Tiefpassfilter mit einer Grenzfrequenz von 75,15 Hz zur Rauschunterdrückung und werden dann über einen 16-Bit-Analog-Digital-Wandler (ADC) in Kombination mit einem analogen Multiplexer und mehrstufigen Verstärkungs-/Skalierungsauswahlschaltungen hochpräzise digitalisiert.
Hauptmerkmale
- SIL 3 Sicherheitszertifizierung: Bestanden die IEC 61508-Bewertung von exida und erreichten SIL 3 in einer HFT=1 (dreifache Redundanz) Konfiguration.
- Hochpräzise Signalverarbeitung: Ausgestattet mit einem 16-Bit-ADC-Eingangswandler und einem 14-Bit-Ausgangswandler mit einer Eingangsgenauigkeit von ±0,1 % des vollen Skalenwerts.
- Flexible Mehrkanal-Konfiguration: Unterstützt 10 analoge Eingänge (±5 V, ±10 V, 4-20 mA) und 2 analoge Ausgänge (0-20 mA); die ersten 8 Eingänge können flexibel für ±5 V oder ±10 V Spannungseingangsmodi konfiguriert werden.
- Unterstützung redundanter Architekturen: Unterstützt Simplex- und TMR-dreifach redundante Konfigurationen mit automatischem Failover im Fehlerfall.
- Hot-Swap-Fähigkeit: Unterstützt Hot-Swapping bei eingeschaltetem System; der Modulaustausch erfordert keine Abschaltung der Systemspannung.
- Betriebstemperaturbereich: -40 °C bis +70 °C.
- Signal-Isolationsspannung: ≥2500 V AC.
- Überspannungsfestigkeit: ±2 kV, geeignet für extreme Industrieumgebungen.
Produktspezifikationen
| Markenname | General Electric |
| Modell | IS220YAICS1A |
| Katalog | Mark VIe |
| Bruttogewicht/Versandgewicht | 2,2 lbs / 35,2 oz / 1 kg |
| Verpackungsgröße | 16 cm x 16 cm x 12 cm |
| Herkunftsland | USA |
| HS-Code | 8537101190 |
| Lieferzeit | Auf Lager |
| Versandhafen | Xiamen |
| Zahlung | T/T |
| Verkaufspreis | $4000 |
| Garantie | 12 Monate |
| Lieferzeit | 3-5 Werktage |
| Kurierpartner | DHL, UPS, TNT, FedEx und EMS |
Empfohlene Konfiguration
Für neue Mark VIeS-Sicherheitssteuerungsprojekte empfehlen wir die folgende Konfiguration:
| Steuerung | IS420UCSBS1A (Mark VleS UCSB-Steuerung, 600 MHz, SIL-zertifiziert) |
| I/O-Module | IS220YAICS1A × N (Menge bestimmt durch Kanalanforderungen) |
| Anschlussplatinen | IS200STAIS2A (unterstützt TMR-Konfiguration) |
| Software-Tools | ToolboxST (für Konfiguration, Überwachung und Firmware-Management) |
Diese Konfiguration wurde in mehreren großen Gasturbinen-GuD-Kraftwerksprojekten validiert, wobei die Systemzuverlässigkeit und -sicherheit den Designanforderungen entsprechen.
Fallbeispiel
Bei der Nachrüstung der Steuerung für seine Erdgasverdichtereinheiten setzte ein bestimmtes Petrochemieunternehmen das IS220YAICS1A zur Erfassung und Analyse von Daten über die Einlass- und Auslassdrücke des Verdichters, die Mediumtemperatur und die Vibrationssignale der Einheit ein.
Das Modul integriert sich nahtlos in die zentrale Steuerung über das Modbus TCP/IP-Protokoll, und seine dual-redundante Kommunikationsarchitektur gewährleistet eine unterbrechungsfreie Datenübertragung auch unter extremen Betriebsbedingungen. Nach der Nachrüstung sank die Anzahl ungeplanter Verdichterabschaltungen um 60 % im Jahresvergleich, und die Betriebsstabilität der Anlagen verbesserte sich erheblich.
Regelmäßige Wartungsverfahren
| • | Verwenden Sie die ToolboxST-Software, um regelmäßig den Redundanzstatus des Moduls, die Stabilität der Stromversorgung und die Qualität der I/O-Signalübertragung zu überprüfen, um Sicherheitsrisiken durch Single Points of Failure zu vermeiden. |
| • | Überwachen Sie den Status der LED-Anzeigen, den Status der Kommunikationsverbindung und die Berichte über Kanalabweichungen, um abnormale Trends umgehend zu erkennen. |
| • | Überprüfen Sie regelmäßig die Signalgenauigkeit, reinigen Sie die Moduloberfläche und stellen Sie sicher, dass die Anschlussklemmen fest angezogen sind. |
Häufig gestellte Fragen
Was ist der normale Stromverbrauch des IS220YAICS1A?
Unter normalen Betriebsbedingungen beträgt der Stromverbrauch etwa 5,3 W, mit einem maximalen Stromverbrauch von etwa 11,76 W (0,49 A Strom).
Was ist der Betriebstemperaturbereich für dieses Modul?
Der Betriebstemperaturbereich beträgt -40 °C bis +70 °C und der Lagertemperaturbereich -40 °C bis +85 °C, wodurch es für extreme Industrieumgebungen geeignet ist.
Erkennt das IS220YAICS1A Verdichterpumpen?
Nein, das tut es nicht. Dieses Modul verfügt nicht über eine Funktion zur Erkennung von Verdichterpumpen; die Erkennung von Pumpen erfordert ein dediziertes Vibrationsüberwachungsmodul.
Was ist die Garantiezeit für dieses Modul?
Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.

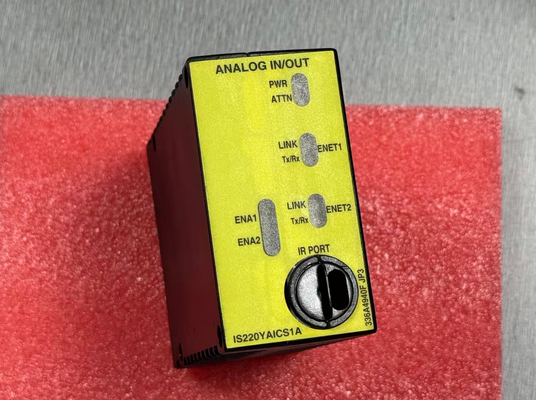

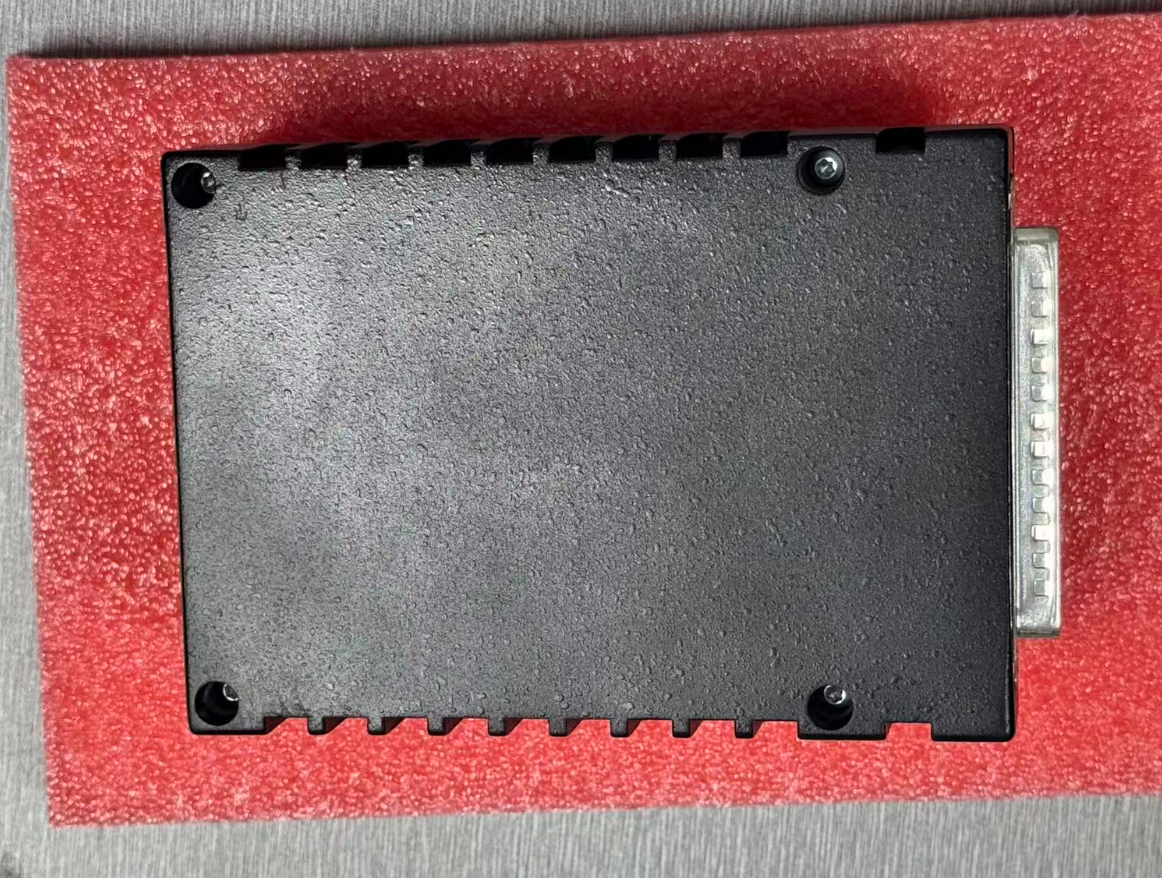

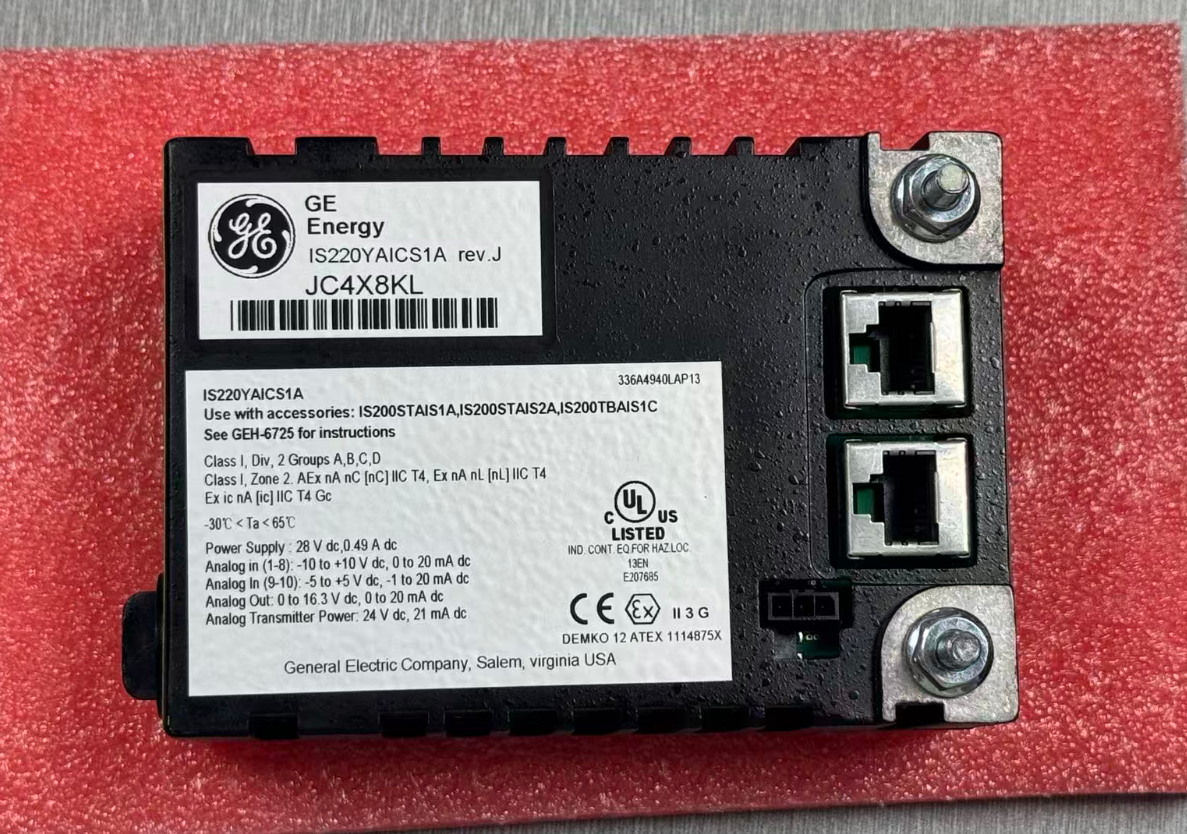

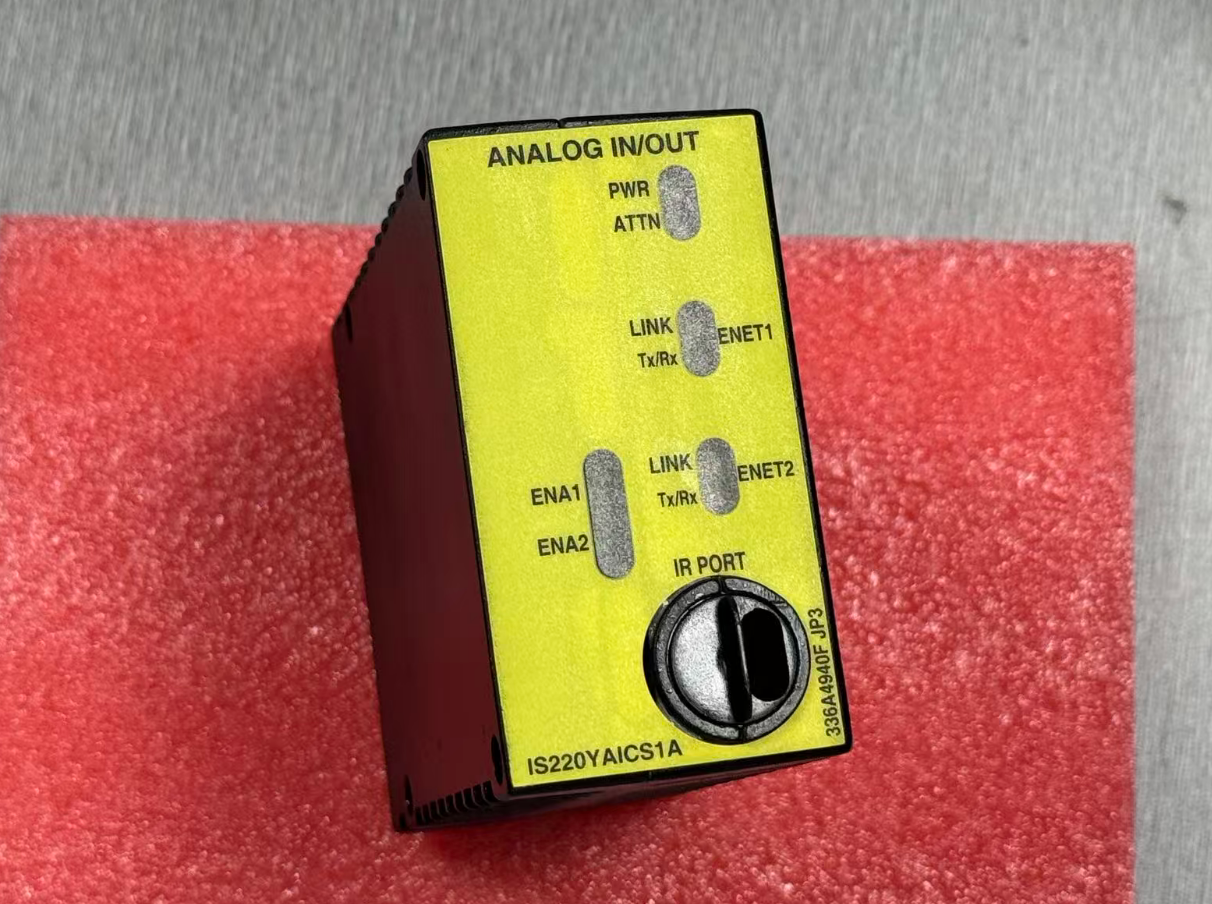

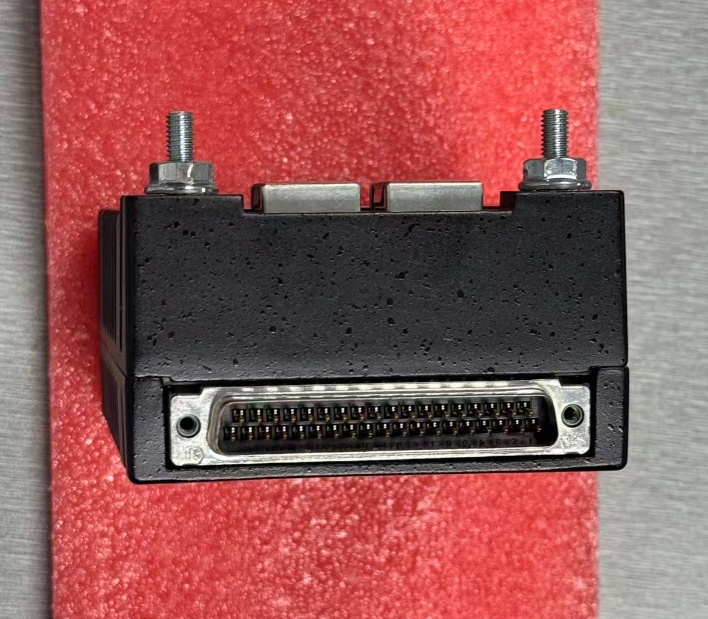

Produktbilder
