DS200TCEBG1B GE Mark V Erweiterungsplatine mit Schutzanschluss

  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
Herkunftsort USA
Markenname GE
Zertifizierung Certificate of Origin
Modellnummer DS200TCEBG1B
Dokument GE Mark VI.pdf
Min Bestellmenge 1 PC
Preis $2200
Verpackung Informationen Originalverpackung
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Marke GE Modulnummer DS200TCEBG1B
Katalog MARK V Verkaufspreis $2.200
Zustand Auf Lager Herkunft USA
Vorlaufzeit 3-5 Werktage Garantie 1 Jahr
Gewicht 1kg
Hervorheben

Erweiterungsplatine mit Signalisolierung und schützendem Abschluss

,

Mehrere Schutzfunktionen GE Mark V Board

,

Hohe Kompatibilität DS200TCEBG1B
Hinterlass eine Nachricht
Produkt-Beschreibung
DS200TCEBG1B GE Mark V
Produktübersicht

Das DS200TCEBG1B ist eine Schutz-Erweiterungsplatine, die zur DS200-Serie gehört und hauptsächlich im P1-Schutzkernbereich des Mark V-Systems eingesetzt wird. Die Platine dient als zentrale Schnittstelle für die Signalverbindung und -aufbereitung innerhalb des Systems.

Sie ist verantwortlich für die Skalierung und Aufbereitung von PT- (Potentialtransformator) und CT- (Stromtransformator) Signalen von Feldgeneratoren, Sammelschienen Spannungen und Leitungsströmen sowie für die Übertragung der verarbeiteten Signale an die TCCB-Platine zur Weiterverwendung. Gleichzeitig arbeitet sie mit der TCEA-Überdrehschutzplatine, dem TC2000-Auslösemodul und den Anschlussklemmen zusammen, um eine vollständige Schutz-Kette zu bilden.

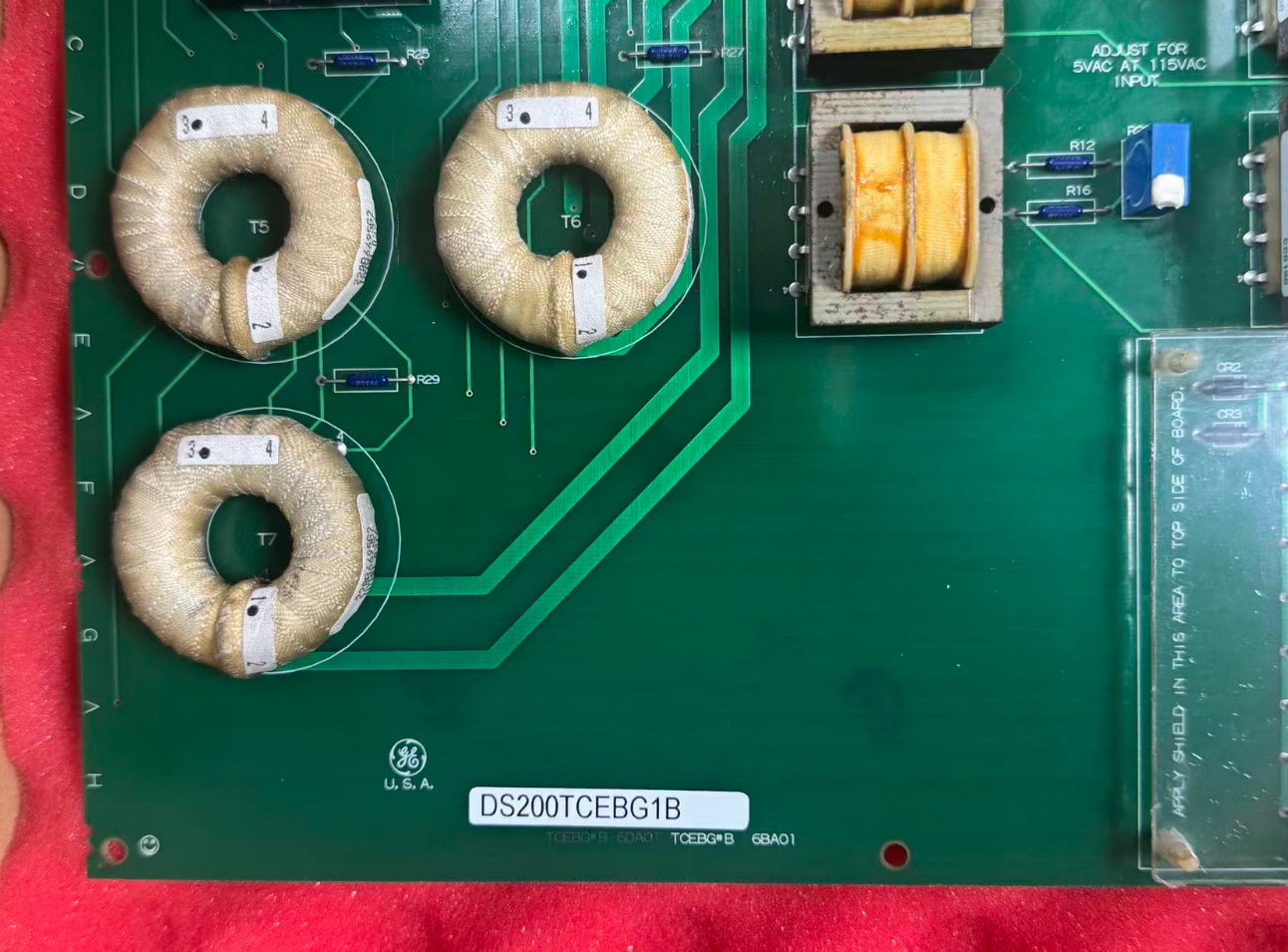

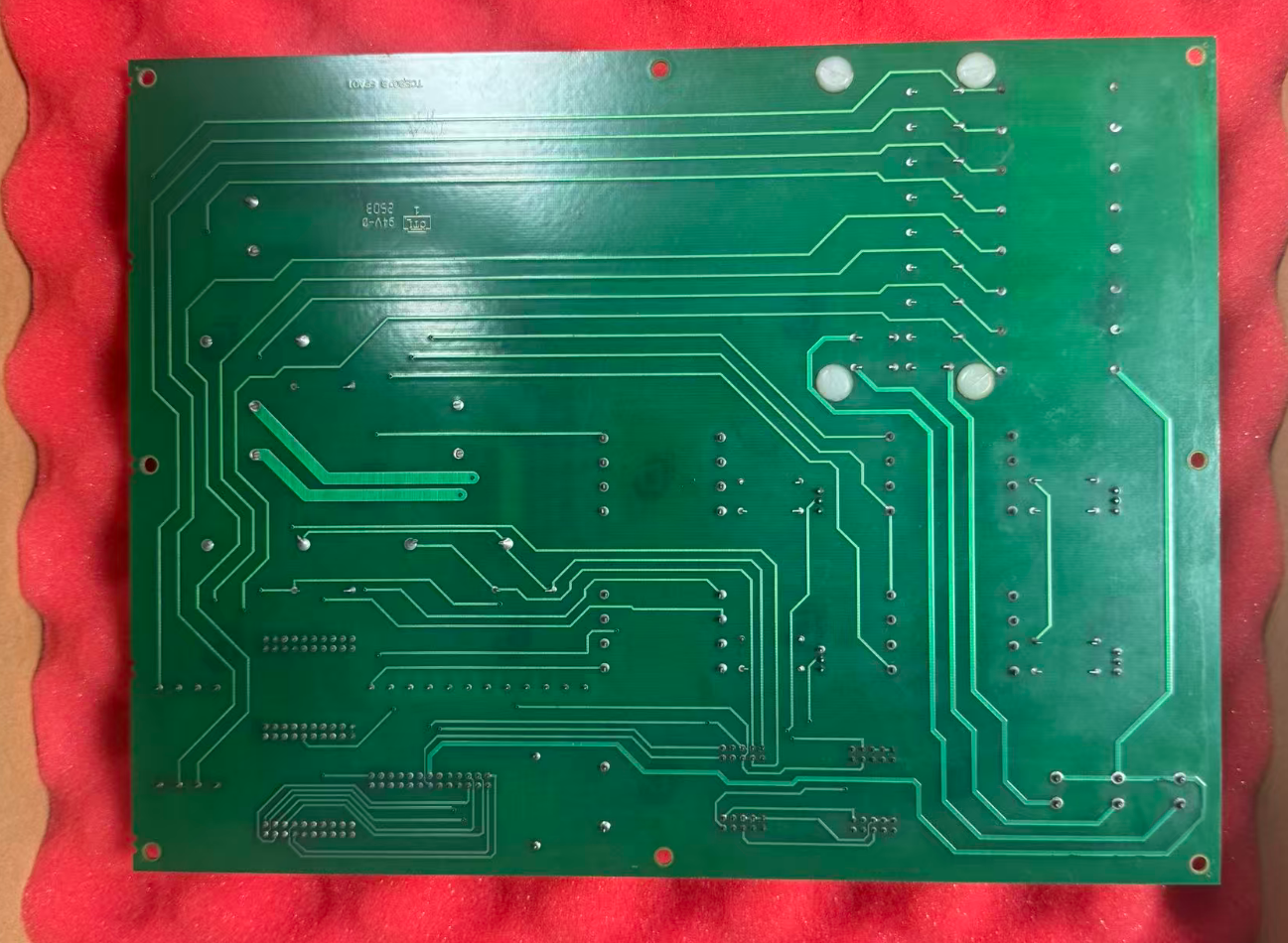

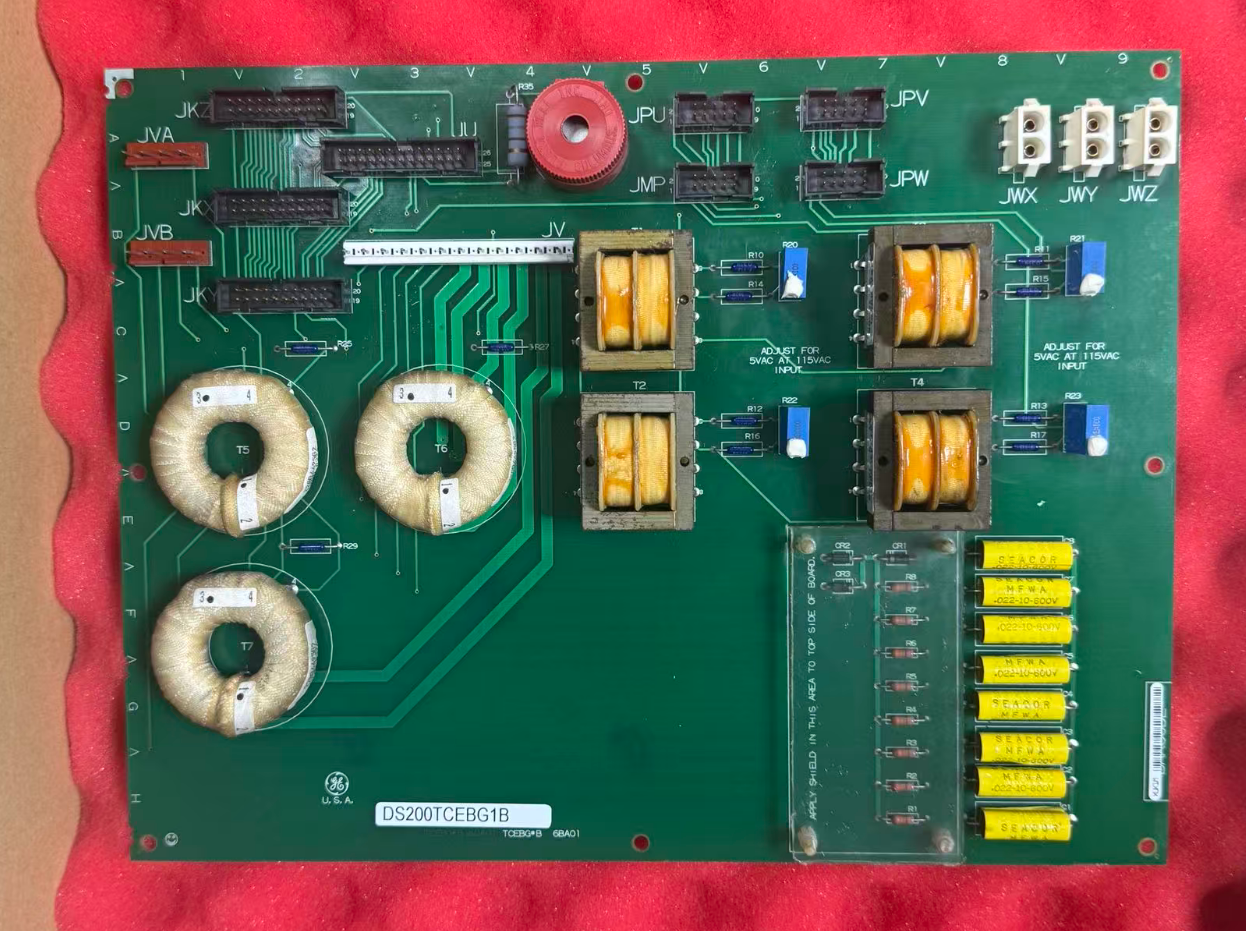

In Bezug auf Aussehen und Hardware-Layout ist diese Platine mit 3 Bay-Anschlüssen (für Stromversorgung und Systembus), 4 Signaltransformatoren (als Isolationskanäle), 1 26-poligem Anschluss (hauptsächlich zum Empfang von Kernsignalen), 4 10-poligen Anschlüssen und 3 20-poligen Anschlüssen (zum Anschluss von E/A-Klemmen) ausgestattet.

Hauptmerkmale
  • Signalisolations- und Schutz-Erweiterungsfähigkeiten: Vier integrierte Signaltransformatoren sorgen für elektrische Isolation, unterdrücken Feldtransienten und liefern saubere Signale an die Hauptsteuerung.
  • Mehrere Schutzfunktionen: Integrierte Signalisolation, Pegelwandlung, Schutzschaltungs-Erweiterung und festverdrahtete Klemmen arbeiten mit dem Mark V-System zusammen, um Überdrehschutz und Auslöselogik zu implementieren.
  • Begrenzte On-Board-Diagnosefähigkeiten: Die Selbstdiagnosefähigkeiten sind begrenzt; Warn-, Fehler- und Auslösemeldungen können jedoch mit dem Drive-Diagnosewerkzeug generiert und über den seriellen Port zur Analyse hochgeladen werden.
  • Tiefe Kompatibilität mit dem Mark V-System: Die Signalabstimmung ist für das Mark V P1-Schutzsystem angepasst, mit optimierter Pulsformung und Pegelwandlung, um die Kompatibilität mit dem gesamten Spektrum der TCEA/TC2000-Module zu gewährleisten.
Produktspezifikationen
Markenname General Electric
Modell DS200TCEBG1B
Katalog Mark V
Bruttogewicht/Versandgewicht 2,2 lbs / 35,2 oz / 1kg
Verpackungsgröße 16cm x 16 cm x 12 cm
Herkunftsland USA
HS-Code 8537101190
Lieferzeit Auf Lager
Versandhafen Xiamen
Zahlung T/T
Verkaufspreis $2200
Garantie 12 Monate
Lieferzeit 3-5 Werktage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Vergleich ähnlicher Modelle
DS200TCEAG1B: Beide sind Platinen der Mark V-Serie, dienen aber unterschiedlichen funktionalen Zwecken. Das DS200TCEBG1B konzentriert sich auf die Erweiterung von Schutzanschlüssen und die Signalaufbereitung, während die Platinen der TCEA-Serie die Kernverarbeitungsfunktionen für den Überdrehschutz übernehmen; die beiden ergänzen sich.
DS200SHVMG1A: Ebenfalls eine Hochspannungsüberwachungs- und Schutzplatine der Mark V-Serie, aber hauptsächlich für SCR-Hochspannungs-Schnittstellenanwendungen konzipiert, unterscheidet sie sich vom Fokus des DS200TCEBG1B auf die Erweiterung von Schutzanschlüssen.
Systemkonfiguration
TCEA Überdrehschutzplatine Diese Platine arbeitet direkt mit der TCEA Überdrehschutzplatine zusammen, um die Kernschutzverbindung der P1-Schutzzone zu bilden. Die Platine übernimmt die Signalaufbereitung und -isolation, während die TCEA die Überdrehzahl-Erkennung und die Ausführung der Auslöselogik übernimmt.
TC2000 Auslösemodul Arbeitet mit dem TC2000 Auslösemodul zusammen, um eine festverdrahtete Übertragung und Ausführung von Auslösesignalen zu ermöglichen.
PTBA Anschlussplatine Die von der Platine skalierten PT/CT-Signale werden letztendlich zur PTBA Anschlussplatine geleitet, wodurch die physische Verbindung zwischen den Signalen und den Feldgeräten abgeschlossen wird.
Wichtige Punkte für die Konfiguration des Erweiterungsracks
  • Die Platine muss in Steckplatz 1 des Erweiterungsracks installiert werden.
  • Unterstützt die Kaskadierung von bis zu 7 Erweiterungsracks mit einer maximalen Kabellänge von 15 Metern (50 Fuß).
  • Es ist keine DIP-Schalter-Konfiguration erforderlich; die Konfiguration erfolgt ausschließlich softwarebasiert. Vergewissern Sie sich nach dem Austausch, dass die Rack-Topologie-Konfiguration in der Programmiersoftware überprüft wird.
  • Unterstützt die "Hold Last State"-Funktion, die den Zustand des Ausgangsmoduls sperrt, wenn die Kommunikation mit der CPU unterbrochen wird, und so unbeabsichtigte Aktor-Bewegungen verhindert.
Empfehlungen für Feldanschlüsse: Alle Feldanschlüsse sollten geschirmte Kabel verwenden, und jeder Eingangskanal verfügt über einen Überspannungsschutz von 30V.
Fallbeispiel

Das Mark V-System einer 9E Gasturbine in einem bestimmten Kraftwerk verwendet das DS200TCEBG1B im P1-Schutzkernbereich, um PT/CT-Signale zu isolieren und zu skalieren. In Zusammenarbeit mit der TCEA-Überdrehplatine und dem TC2000-Auslösemodul gewährleistet es einen zuverlässigen Schutzbetrieb während der Zünd-, Aufwärm-, Beschleunigungs- und Netzanschlussphasen und reduziert so Fehlalarme.

Häufig gestellte Fragen
Wo ist die Platine installiert?
Sie ist im P1 Core Location 2 des Mark V-Schaltschranks installiert und muss in Steckplatz 1 des Erweiterungsracks installiert werden.
Was ist der Betriebstemperaturbereich der Platine?
Der normale Betriebstemperaturbereich beträgt -20°C bis +60°C, und der Lagertemperaturbereich beträgt -40°C bis +85°C.
Was ist die Garantiezeit für dieses Modul?
Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.
