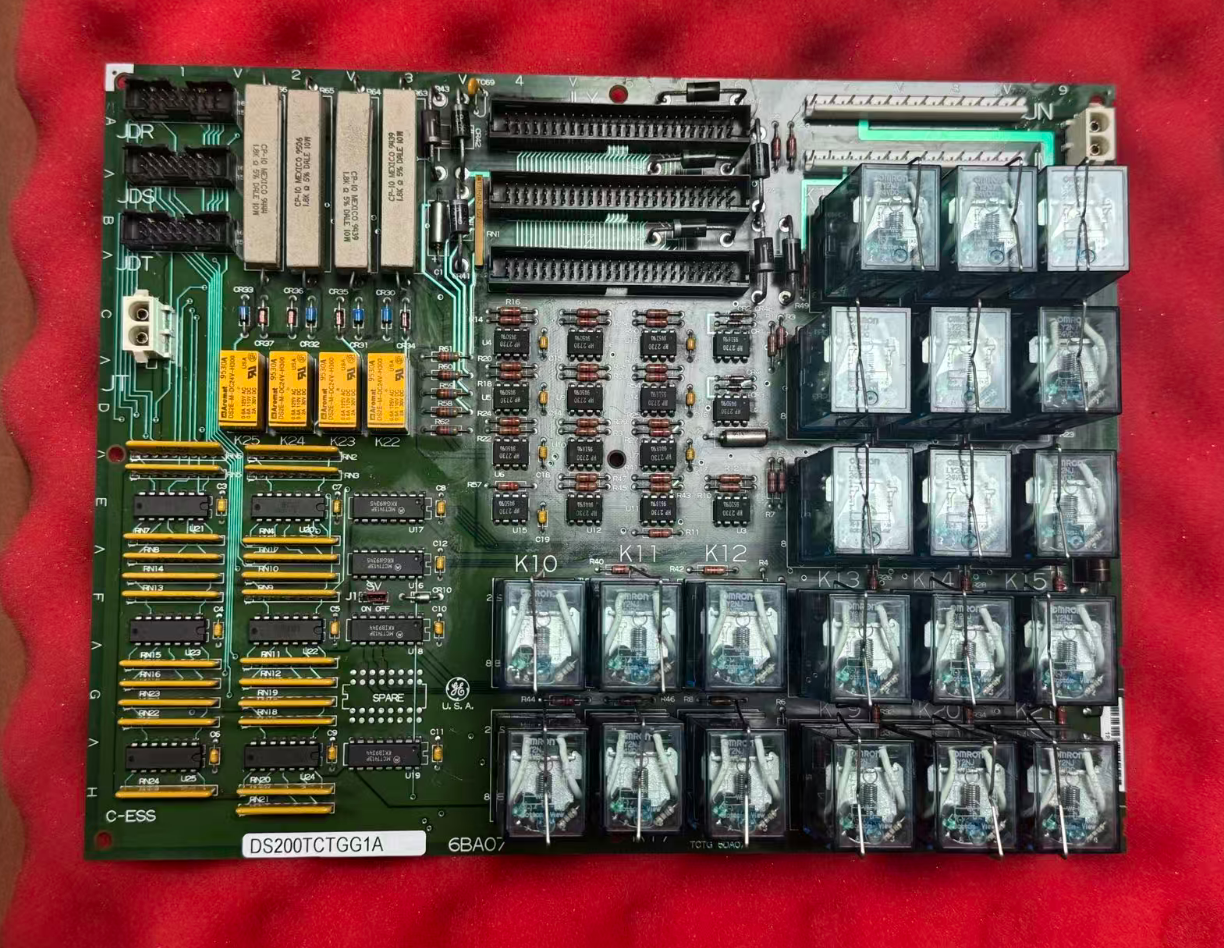

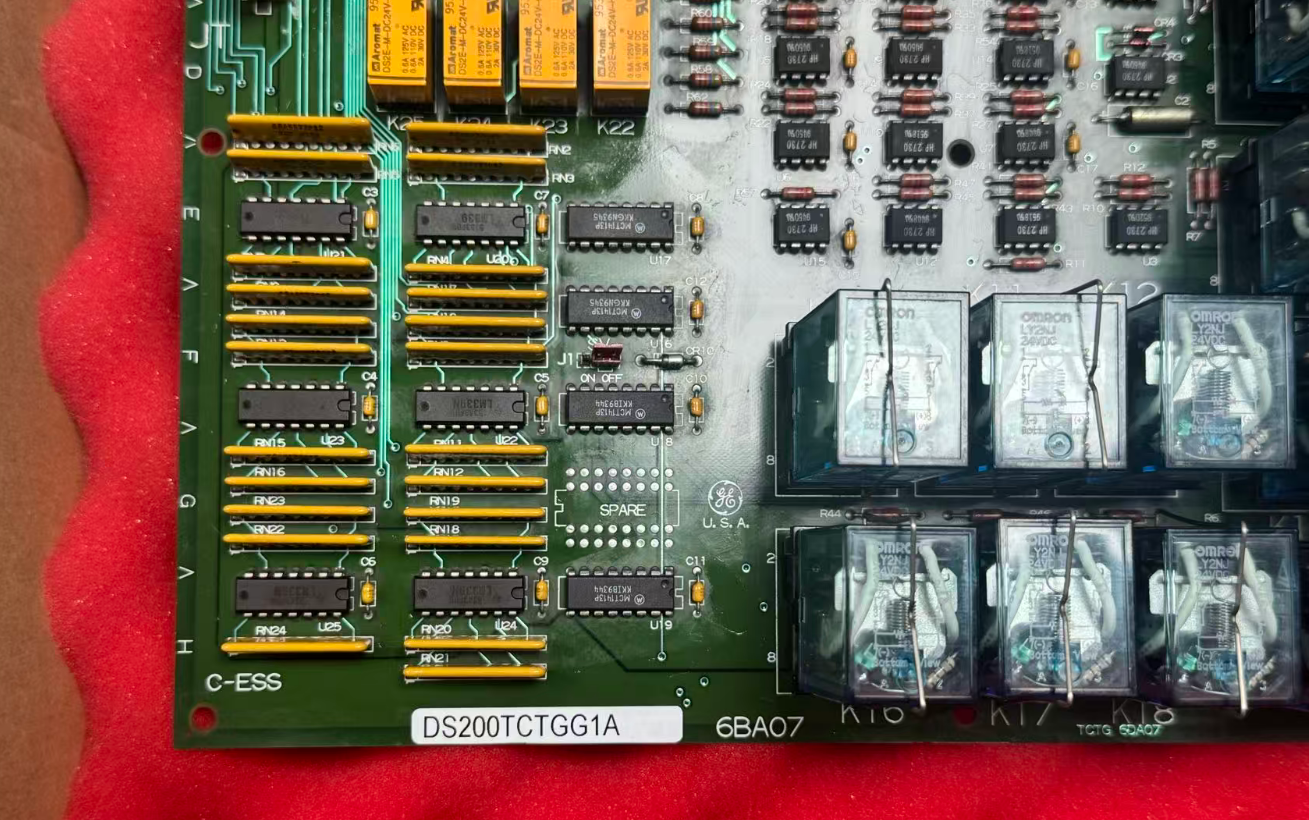

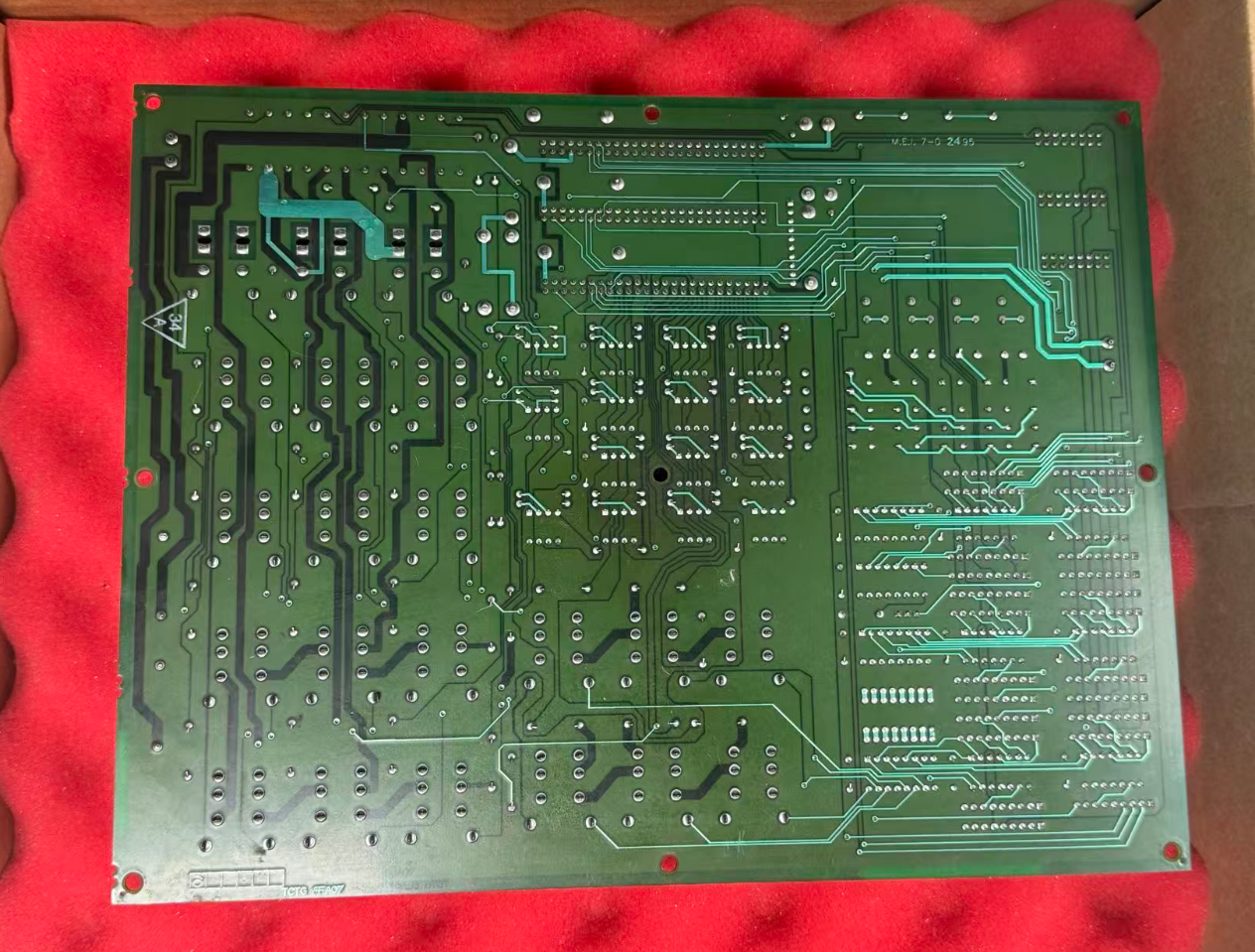

DS200TCTGG1A GE Mark V

Das DS200TCTGG1A ist eine Simplex Trip Board (abgekürzt TCTG), die in Steckplatz 4 des Steuerkern-Racks installiert ist. Sie ist für die physische Ausführung der Notabschaltlogik von Gas-/Dampfturbinen verantwortlich, empfängt Trip-Befehle vom Steuerprozessor, um externe Trip-Magnetventile über integrierte Relais anzusteuern und die Kraftstoff- oder Dampfzufuhr zu unterbrechen, um eine sichere Turbinenabschaltung zu gewährleisten.

In Bezug auf die Hardware-Architektur ist die Platine mit 21 steckbaren elektromechanischen Relais (nummeriert K1–K21) ausgestattet, die durch Metallriegel gesichert sind, um einen schnellen Austausch zu ermöglichen. Sie verfügt außerdem über 3 50-polige Steckverbinder (JLX, JLY, JLZ) und 2 12-polige Steckverbinder (JN, JM) für die Signal Ein- und Ausgabe. Die Platine ist durch eine Standardbeschichtung (Normal Coating) geschützt und für Standard-Industriesteuerschrankumgebungen geeignet.

• 21 steckbare elektromechanische Relais (K1-K21) mit Metallriegeln für schnellen Austausch
• Relaiskontakte ausgelegt für 120 VDC / 125 VDC
• Unterstützt mehrere Trip-Auslösesignale mit vereinfachter Hardware-Jumper-Konfiguration
• Betriebstemperaturbereich: -30°C bis +65°C
• Hot-Swap-Fähigkeit für direkten Feldaustausch
• 3x 50-polige Steckverbinder (JLX, JLY, JLZ) und 2x 12-polige Steckverbinder (JN, JM)
• Standard-Beschichtungsschutz für Industriesteuerschrankumgebungen

In den Mark V System-Trip-Schutzketten arbeitet das DS200TCTGG1A mit ergänzenden Boards zusammen:

• DS200TCQA Board: Liefert PTR-Trip-Signale und Synchronisationsbefehle
• DS200TCEA Board: Verwaltet Not-Trip-Relais und Kern-Notfall-Logik
• DS200TBRG Serie: Empfängt Ansteuersignale und Schnittstelle zu externen Hochleistungs-Trip-Relais
• DS200PTBA Board: Liefert Sammelschienen- und Generatorsignale für Synchronisationsrelais

Ein Erdgas-Turbinensteuersystem in Saudi-Arabien erlitt einen Ausfall der TCTG-Platine. Der Kunde ersetzte sie durch eine DS200TCTGG1AFF-Platine und schloss die Installation ab und stellte den Betrieb innerhalb von 30 Minuten wieder her, was die Plug-and-Play-Austauschfähigkeit der Platine demonstriert.

Welche Trip-Funktionen unterstützt diese Karte?
Die Karte verarbeitet Trip-bezogene Signale, einschließlich Not-Aus, Überdrehzahl-Trip, Flammenüberwachung und niedriger Schmieröldruck, die über integrierte Trip-Relaiskreise ausgeführt werden.

Was ist der Betriebstemperaturbereich?
Der Betriebstemperaturbereich beträgt -30°C bis +65°C, geeignet für Standard-Industriesteuerschrankumgebungen.

Was ist die Garantiezeit?
Die Standardgarantiezeit für Originalprodukte beträgt 12 Monate.
