IS200JPDGH1B GE Mark VI
| Herkunftsort | USA |
|---|---|
| Markenname | GE |
| Zertifizierung | Certificate of Origin |
| Modellnummer | IS200JPDGH1B |
| Dokument | GE Mark VI.pdf |
| Min Bestellmenge | 1 Stk |
| Preis | $1500 |
| Verpackung Informationen | Originalverpackung |
| Lieferzeit | 5-7 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 1-99 Stück / 3-5 Tage |
Produktdetails
| Marke | GE | Modulnummer | IS200JPDGH1B |
|---|---|---|---|
| Katalog | Mark VI | Verkaufspreis | $ 1500 |
| Zustand | Auf Lager | Herkunft | USA |
| Vorlaufzeit | 3-5 Werktage | Garantie | 1 Jahr |
| Gewicht | 1 kg | ||
| Hervorheben | 40 A Maximalstrom-Stromverteilungskarte,28-V-DC-Eingangsstrom-Jumper-Stromverteilungskarte,Stromverteilungskarte mit Schutzbeschichtung |
||
Produkt-Beschreibung

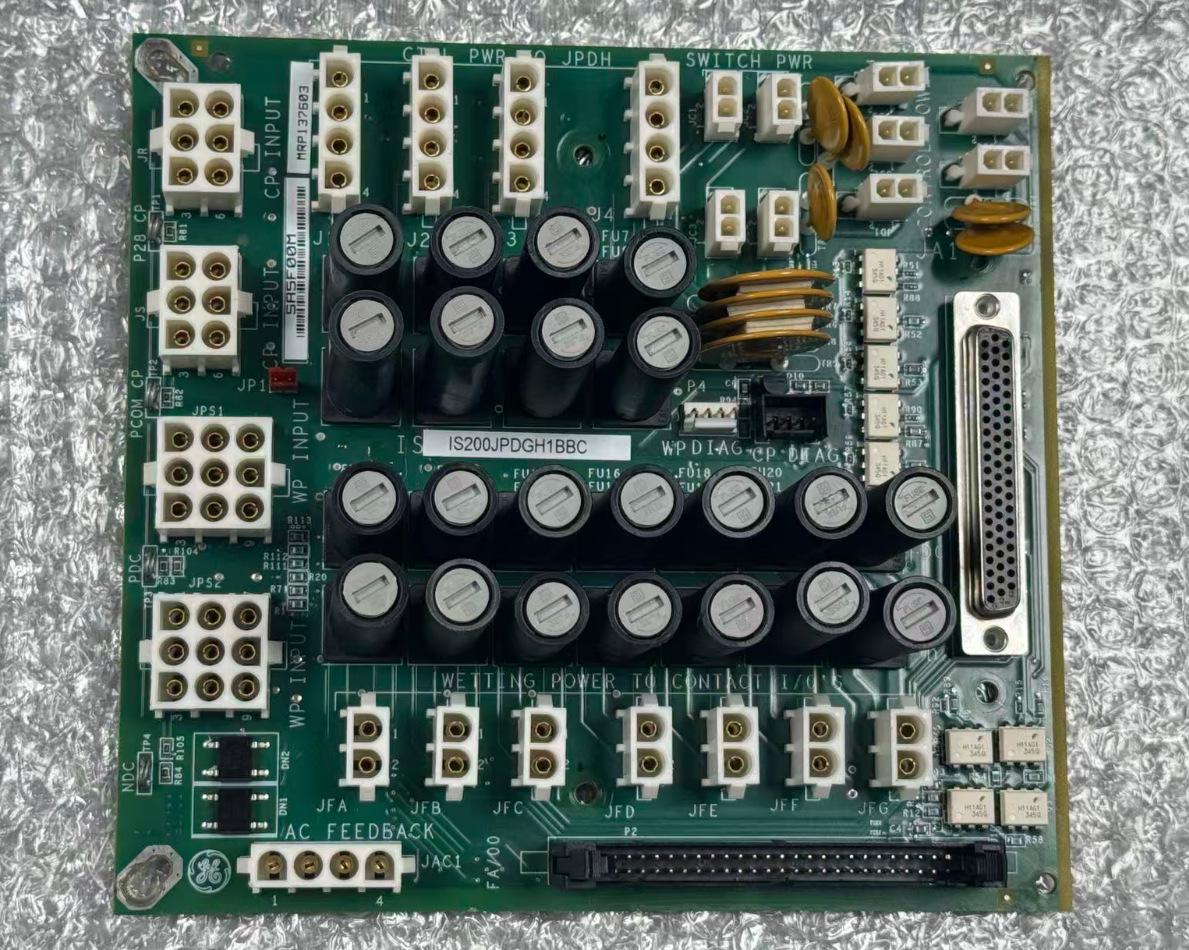

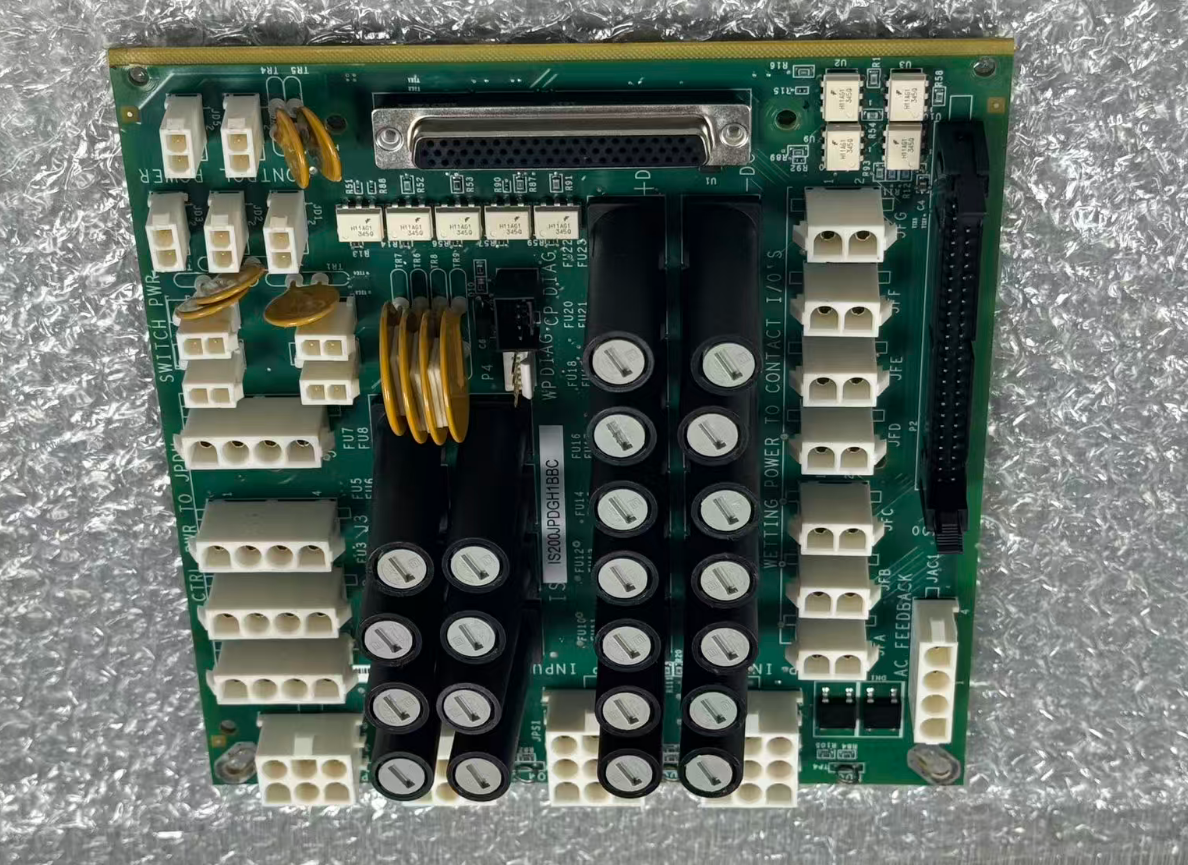

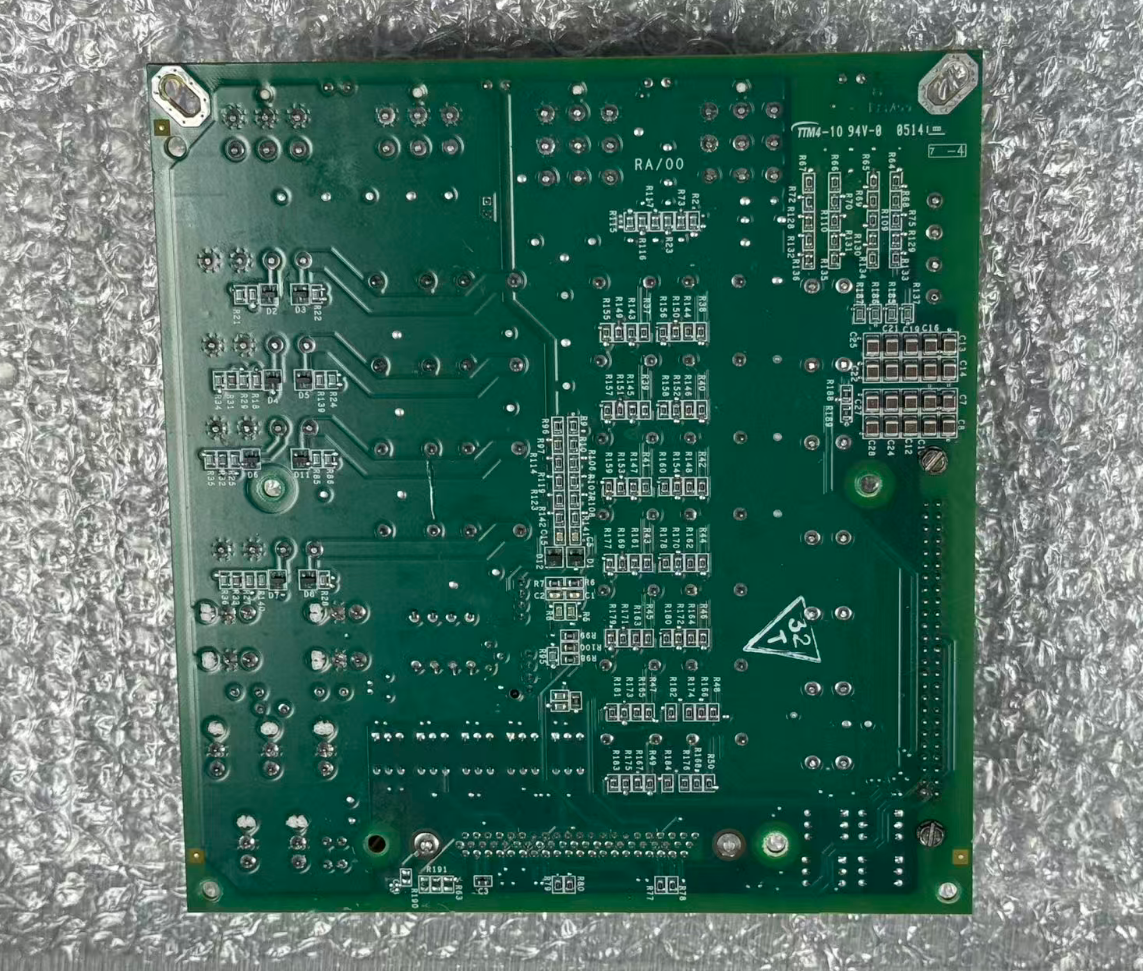

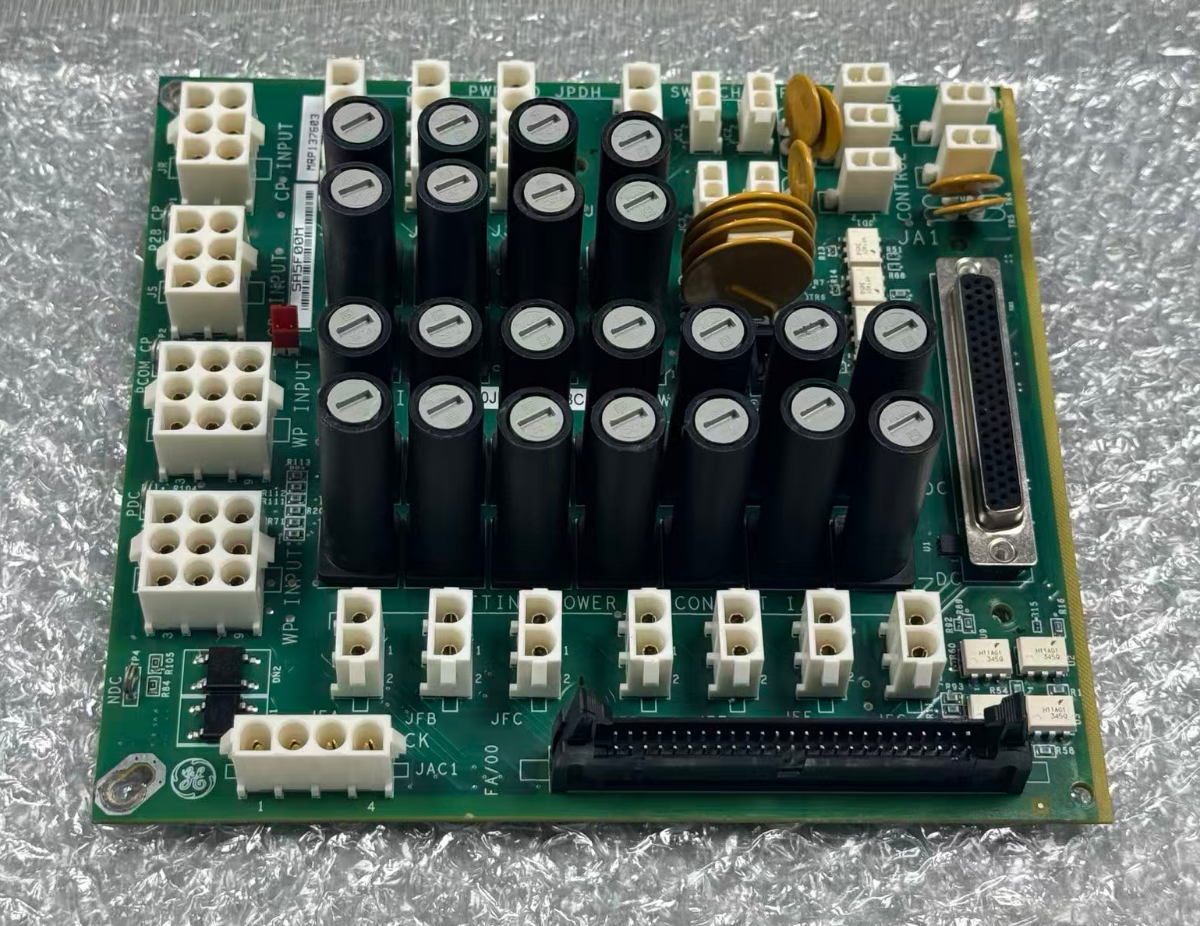

IS200JPDGH1B GE Mark VI
Produktübersicht
Das IS200JPDGH1B ist eine Jumper Power Distribution Card (JPDG) und eine Kernkomponente des PDM (Power Distribution Module) Subsystems. Diese Karte wird im Stromverteilungsmodul des Motorsteuerkabinetts installiert und verteilt extern zugeführte Steuerleistung und Nasskontaktleistung an mehrere E/A-Karten, Anschlussblöcke und Prozessormodule im Schrank. Sie dient als zentrale Drehscheibe für die Stromübertragung im gesamten Steuerungssystem.
Die IS200JPDGH1B verfügt über LED-Statusanzeigen für die Kanäle auf der Platine, die es dem Wartungspersonal vor Ort ermöglichen, intuitiv den Betriebszustand jedes Ausgangskanals zu ermitteln, ohne ihn einzeln mit einem Multimeter messen zu müssen. Diese Platine ist Teil der JPDG-Serie und teilt ihre Kernarchitektur mit anderen Modellen der Serie, wie z. B. der IS200JPDGH1A und der IS200JPDGH1ABD. Die Hauptunterschiede liegen in der Hardware-Revisionsstufe und den erweiterten Diagnosefunktionen.
Produktdetails
| Markenname | General Electric |
| Modell | IS200JPDGH1B |
| Katalog | Mark VI |
| Bruttogewicht / Versandgewicht | 2,2 lbs / 35,2 oz / 1 kg |
| Verpackungsgröße | 16 cm x 16 cm x 12 cm |
| Herkunftsland | USA |
| HS-Code | 8537101190 |
| Lieferzeit | Auf Lager |
| Versandhafen | Xiamen |
| Zahlung | T/T |
| Verkaufspreis | $1500 |
| Garantie | 12 Monate |
| Lieferzeit (Lieferung) | 3–5 Werktage |
| Kurierpartner | DHL, UPS, TNT, FedEx und EMS |
Hauptmerkmale
- Produkttyp: Jumper Power Distribution Card (JPDG)
- Funktionsabkürzung: JPDG
- Maximaler Strom: 40 A
- Eingangsleistung: 28 VDC Steuerstromversorgung (zweikanalig redundant)
- Trockenkontakt-Stromversorgung: 24 / 48 VDC
- AC-Überwachung: 2 Kanäle (115 V / 230 V AC)
- Ausgangskanäle: Mehrere unabhängige abgesicherte Ausgänge
- Betriebstemperatur: -30°C bis +65°C (Standardtemperaturversion)
- Leiterplattenbeschichtung: Schutzlack
- Montagemethode: Schrank-Backplane / DIN-Schiene
Systemkonfiguration
Die IS200JPDGH1B muss in Verbindung mit den folgenden Komponenten im System verwendet werden:
- IS200JPDMG1A: Hauptverteilungspanel mit einer 40-A-Schiene, das eine 28-VDC-Einspeisung für die JPDGH1B bereitstellt.
- IS200JPDSG1A: Dual-redundante Auswahlplatine, die eine automatische Umschaltung der vorgelagerten Schiene für die JPDGH1B bietet.
- IS200JPDFG1A: EMI-Filterplatine, die in Reihe vor der JPDGH1B geschaltet werden kann, um leitungsgebundene Störungen zu reduzieren.
- IS200JPDPG1A: 10-A-Abzweigplatine, die für die sekundäre Verteilung nach der JPDGH1B verwendet wird.
- E/A-Pack-Serie (z. B. IS220PAICH1B, IS220PDIAH1B usw.): Bezieht Steuerstrom und Nasskontaktstrom über die JPDGH1B.
Regelmäßige Wartungsverfahren
| Verfahren | Beschreibung |
|---|---|
| LED-Inspektion | Ein grünes Licht zeigt normalen Betrieb an; ein rotes Licht zeigt einen Kurzschluss, eine Überlastung oder eine durchgebrannte Sicherung nachgeschaltet an — entsprechend prüfen. |
| Vierteljährliche Spannungsmessung | Messen Sie über den Testpunkt auf der Vorderseite; die Spannung sollte innerhalb von ±5 % des Nennwerts liegen. |
| Sicherungsinspektion | Stellen Sie sicher, dass die Sicherungen fest sitzen; ersetzen Sie sie durch Sicherungen mit der von GE angegebenen Stromstärke und Spannung. |
| Steckverbinderinspektion | Jährlich auf Lockerheit, Oxidation oder Verfärbung durch Hitze prüfen; bei Bedarf reinigen und wieder einstecken. |
| Leiterplatten reinigen | Staub mit Druckluft mit niedrigem Druck entfernen; bei Leiterplatten mit Schutzlack vorsichtig mit wasserfreiem Ethanol abwischen. |
| Ersatzteilmanagement | Halten Sie ein Verhältnis von 1 Ersatzteil pro 3 kritischen Einheiten ein; halten Sie zusätzlich PPDA und 50-polige Flachbandkabel bereit. |
| Vorsichtsmaßnahmen beim Austausch | Hot-Swapping ist strengstens untersagt; nach dem Ausschalten die GE-Verfahren befolgen, um ein Auslösen der Einheit zu verhindern. |
| Einschaltprüfung | Überprüfen Sie den LED-Status und verwenden Sie ToolboxST, um zu bestätigen, dass die Stromverteilungsanzeige "Normal" anzeigt. |
Fallbeispiel
Ein Werk hat sein bestehendes Mark VI Steuerungssystem auf die Mark VIe Architektur aufgerüstet. Das neu installierte Stromverteilungspanel IS200JPDGH1B liefert Nasskontaktstrom an sieben E/A-Anschlussplatinen. Aufgrund des Vorhandenseins von leicht korrosiven Gasen in der Feldumgebung wurde die Version mit Schutzlack gewählt. Eine Inspektion zwei Jahre nach Inbetriebnahme zeigte keine Korrosionsspuren auf den Platinenoberflächen, und die Spannungsabweichung aller Ausgangskanäle blieb innerhalb von ±2 %.
Häufig gestellte Fragen
Führt die IS200JPDGH1B eine Logikverarbeitung durch?
Nein, das tut sie nicht. Es handelt sich ausschließlich um eine Stromverteilungshardware ohne integrierte CPU. Fehlersignale werden über ein Flachbandkabel an das PPDA E/A-Pack zur systemweiten Verarbeitung gesendet.
Was ist der Betriebstemperaturbereich dieser Platine?
Die Standardversion arbeitet von -30°C bis +65°C, während die Hochtemperaturvariante den Bereich auf -40°C bis +75°C erweitert.
Was ist die Garantiezeit für dieses Modul?
In der Regel beträgt die Garantiezeit für Originalprodukte 12 Monate.
