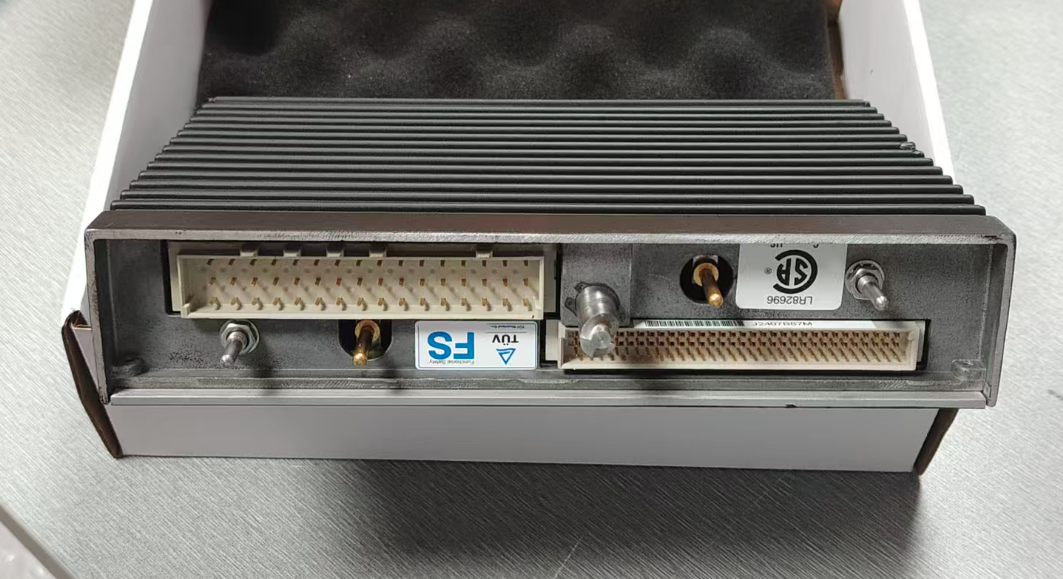

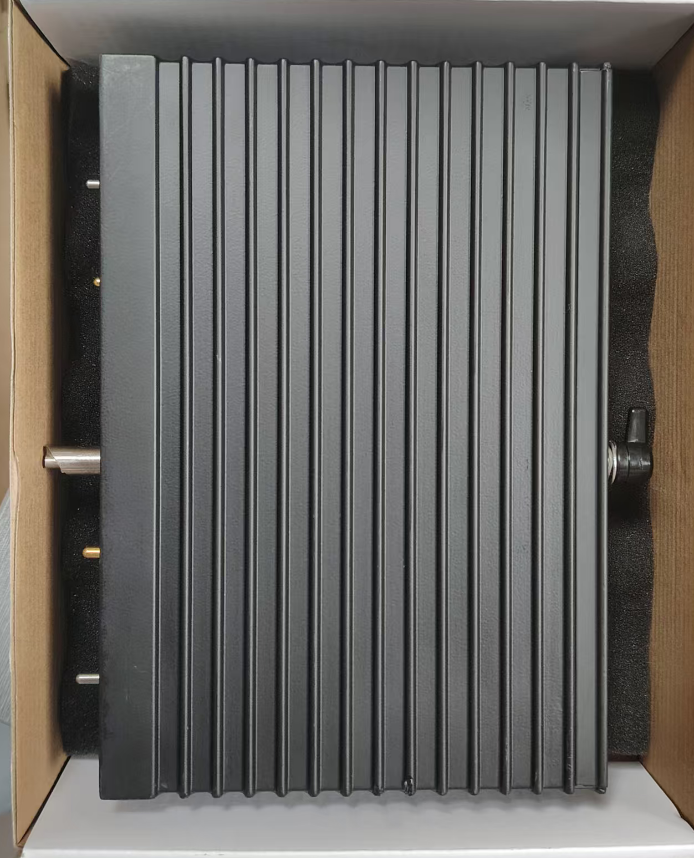

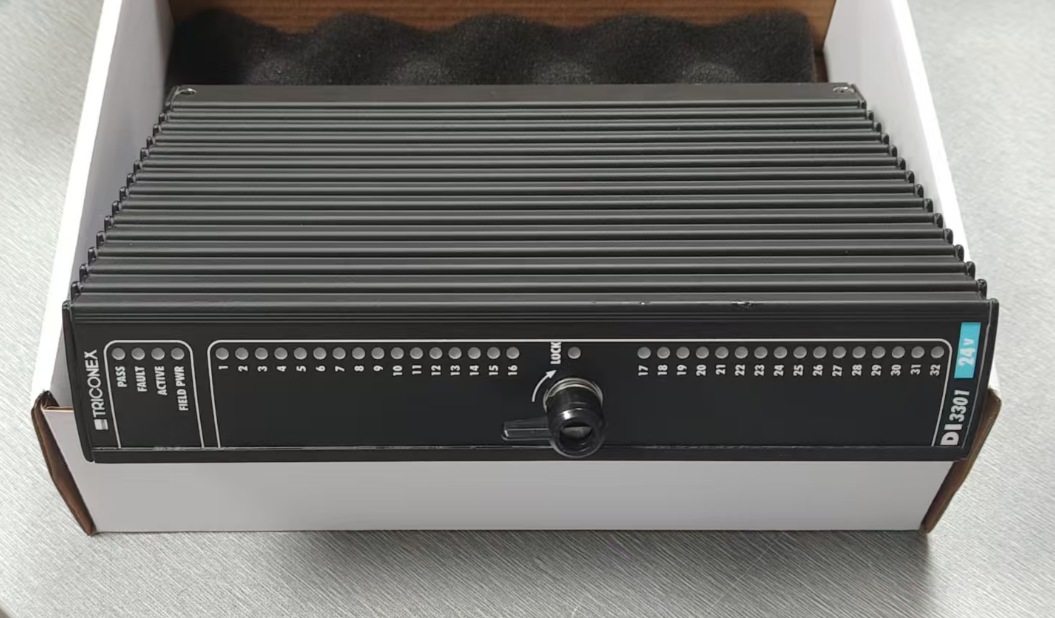

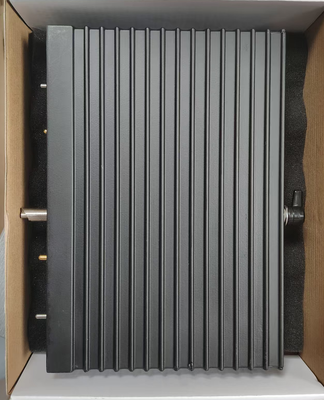

DI3301 Invensys Triconex

Das Triconex DI3301 ist ein digitales Eingangsmodul mit Dreifach-Modul-Redundanz (TMR), das speziell für industrielle Sicherheitssysteme (SIS) und kritische Steuerungsanwendungen entwickelt wurde.

Es verarbeitet digitale Feldsignale – wie Schalterzustände, Grenzwertsignale und Alarmsignale – parallel über drei unabhängige Kanäle und stellt so sicher, dass ein Ausfall in einem einzelnen Kanal den Systembetrieb nicht beeinträchtigt.

Dieses Modul ist Teil der Triconex TRICON-Serie und dient als Kernkomponente von TÜV-zertifizierten SIL 3-Sicherheitsinstrumentierungssystemen.

• Anzahl der Eingangskanäle: 8 Kanäle (unabhängige dreifache Redundanz pro Kanal, für insgesamt 24 Logikeingänge)
• Signaltypen: Unterstützt Trockenkontakte (passive Kontakte) und Nasskontakte (aktive Kontakte, wählbar zwischen 24 V DC und 110 V DC)
• Eingangsspannungsbereich: Trockenkontakte kompatibel mit 5V-30V DC; Nasskontakte unterstützen 24 V DC (±15 %) / 110 V DC (±20 %).
• Betriebstemperatur: -40℃ bis +70℃
• Lagertemperatur: -55 °C bis +85 °C
• Schutzart: IP20 (Rackmontage), optionales abgedichtetes IP67-Gehäuse
• Vibrations-/Stoßfestigkeit: 10 g Sinusvibration (5–500 Hz), 50 g Schock (11 ms Halbsinuswelle)

Nachdem eine Kompressorstation an einer Ferngaspipeline den DI3301 eingesetzt hatte, erkannte er die Aktivierung des Druckschalters und löste innerhalb von 5 ms eine Notabschaltung (ESD) aus, was einer Verbesserung der Reaktionszeit um 75 % im Vergleich zu herkömmlichen Systemen (20 ms) entspricht.

Welche Peripheriegeräte werden für den DI3301 benötigt?
Es muss in Verbindung mit dem Triconex-Sicherheitssystem verwendet und mit der mit dem System gelieferten Konfigurationssoftware konfiguriert werden.

Was soll ich tun, wenn das Modul nicht antwortet?
Messen Sie zunächst die Spannung an den Eingangs- oder Ausgangsklemmenblöcken. Wenn die Spannung korrekt ist, das Modul aber immer noch nicht reagiert, tauschen Sie das Modul aus. Wenn das Problem durch den Austausch des Moduls nicht behoben wird, liegt möglicherweise ein Problem mit den Anschlüssen vor Ort vor.

Wie kann die Systemsicherheit gewährleistet werden?
Die Systemsicherheit wird durch redundantes Design, Selbstdiagnosefunktionen und regelmäßige Wartung gewährleistet.
