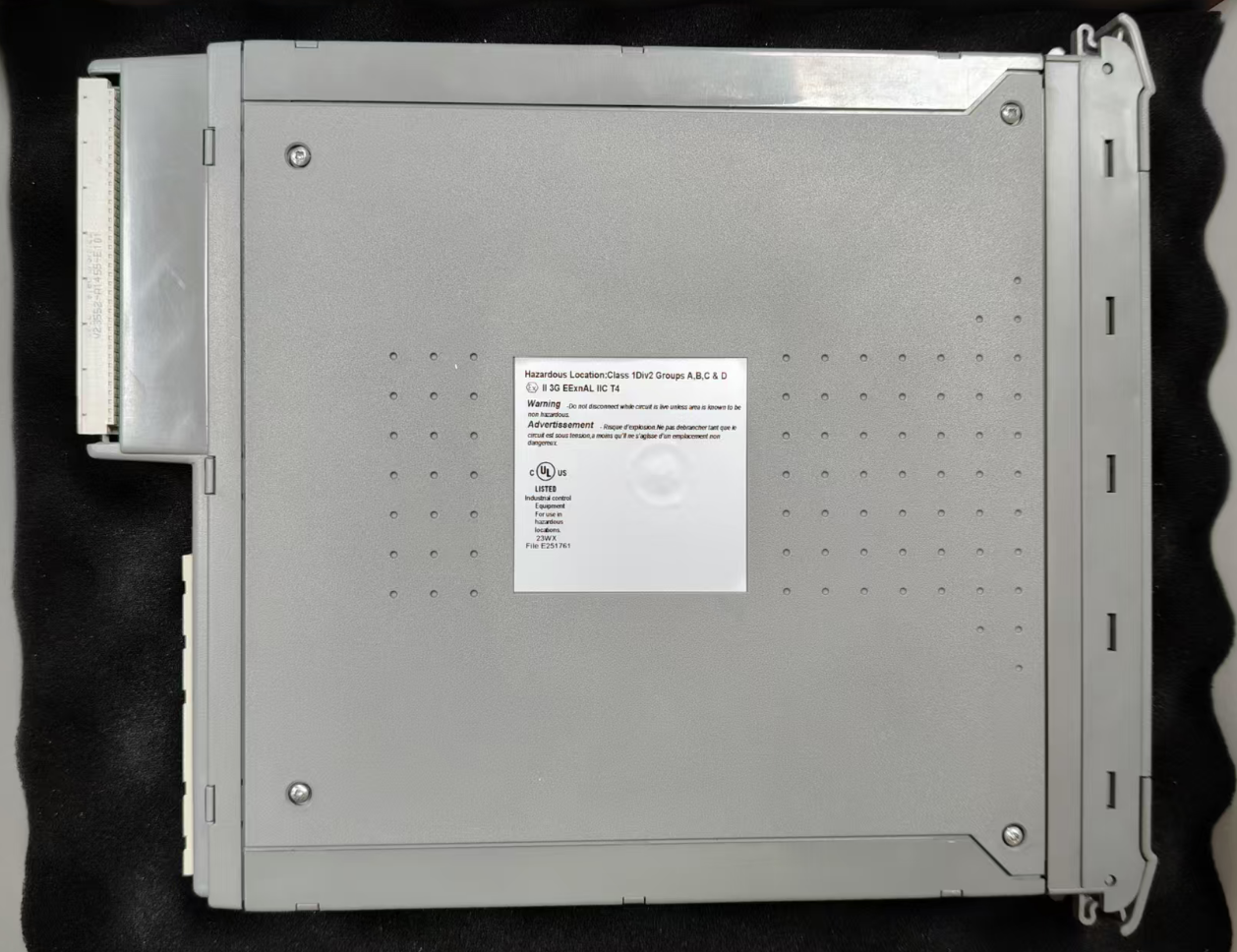

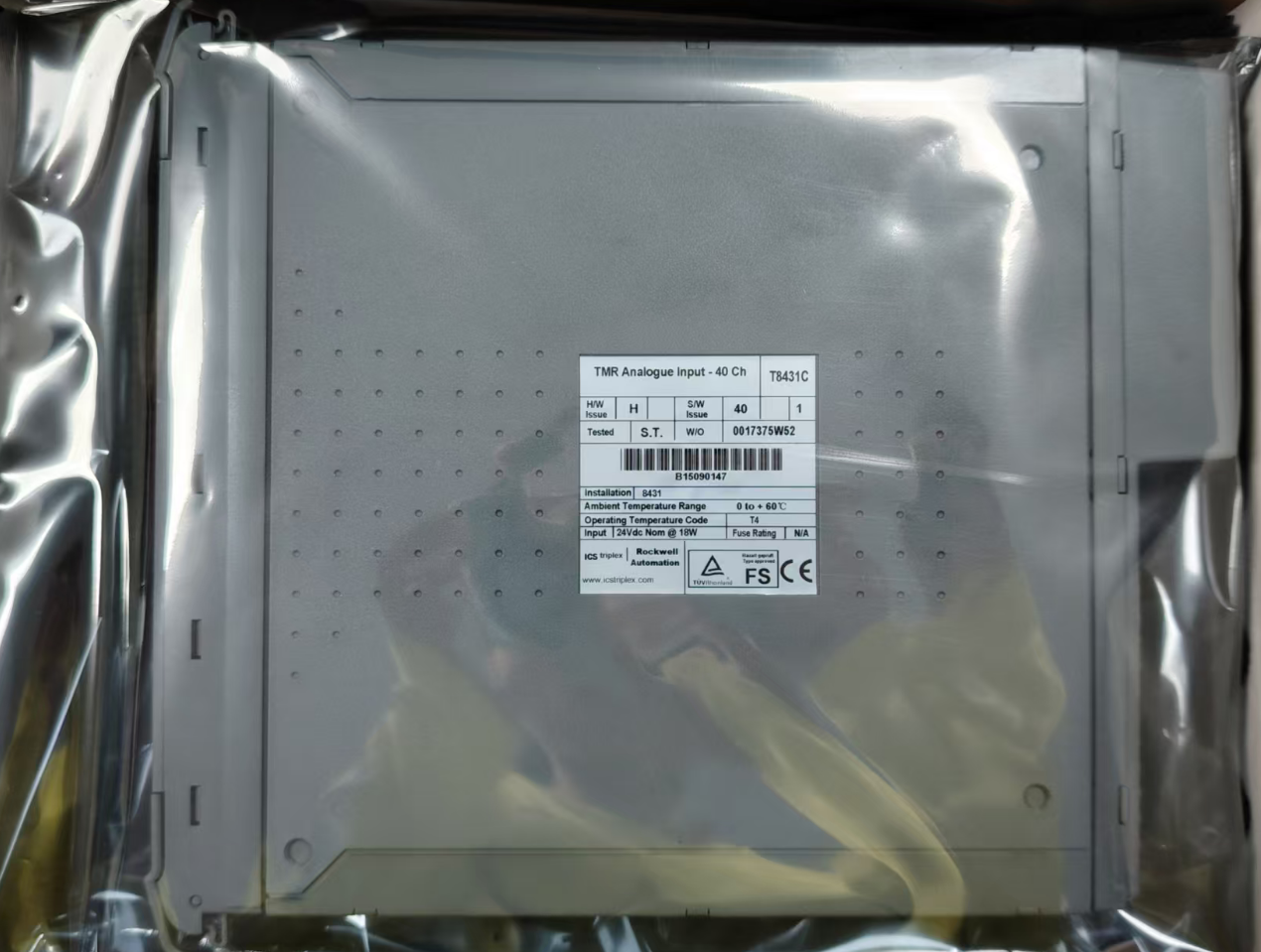

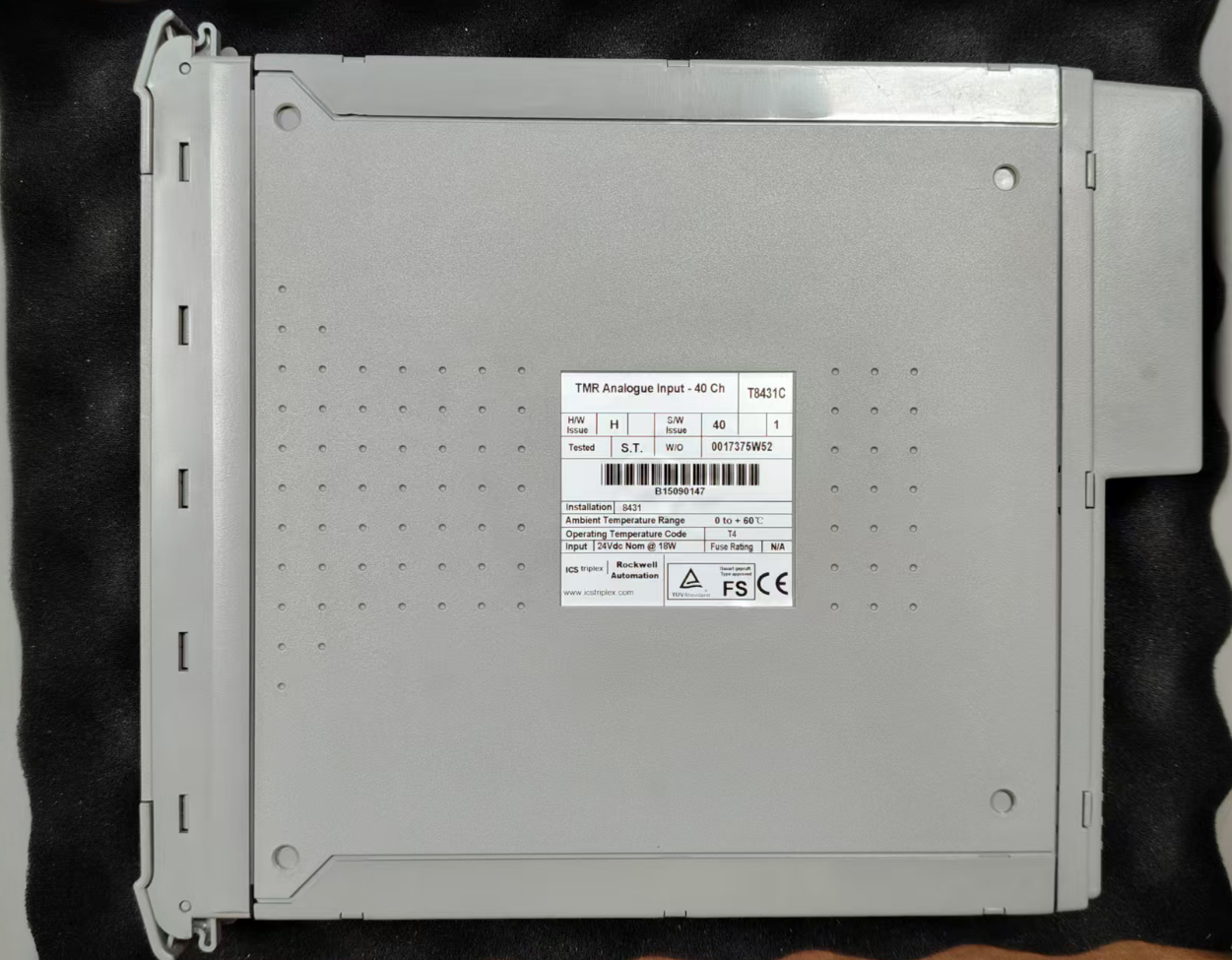

T8431C Invensys Triconex

Das T8431C ist das Kern-I/O-Modul der Trusted TMR-Serie. Dieses Modul wurde speziell für sicherheitskritische industrielle Steuerungssysteme entwickelt und eignet sich besonders gut für Anwendungen, die eine extrem hohe Systemzuverlässigkeit erfordern, wie z. B. sicherheitsinstrumentierte Systeme (SIS), Notfallabschaltsysteme (ESD) und Flammen- und Gasdetektionssysteme (F&G).

Die Hauptfunktion des Moduls besteht darin, analoge Signale aus dem Feld genau zu erfassen und sie sicher und zuverlässig an den TMR-Controller innerhalb des Trusted-Systems zu übertragen. Das Modul wird von einem 24-V-DC-Industrienetzteil gespeist, bietet flexible Konfigurationsoptionen und unterstützt sowohl Stromsignale (z. B. 4-20-mA-Temperatur-, Druck- und Durchflusstransmitter) als auch Spannungssignale.

• Produkttyp: Trusted TMR Analog-Eingangsmodul
• Serie: Trusted TMR-Serie
• Anzahl der Eingangskanäle: 40 Kanäle
• Eingangssignaltyp: 0-22 mA Strom / 0-6 VDC Spannung
• Abtastaktualisierungszeit: 0,5 ms
• Auflösung: 3,9 μA (1/256 mA)
• Messgenauigkeit: ±1 % des Skalenendwerts
• Kalibrierungsgenauigkeit: 0,03 %
• Betriebsspannung: 20-32 VDC
• Stromverbrauch: ca. 15-18 W
• Betriebstemperatur: -5 °C bis +60 °C (einige Modelle unterstützen -40 °C bis +70 °C)
• Lagertemperatur: -25 °C bis +70 °C
• Relative Luftfeuchtigkeit: 10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
• Isolationsspannung: 2500 Vrms
• Schutzart: IP20
• Montage: 19-Zoll-Rackmontage (4TE-Steckplätze)
• Sicherheitszertifizierung: SIL 3 (IEC 61508)

1. Stellen Sie sicher, dass die Feldkabelbaugruppe installiert und richtig positioniert ist
2. Lösen Sie mit dem Entriegelungsschlüssel die Auswurfverriegelung am Modul und stellen Sie sicher, dass die Verriegelung vollständig geöffnet ist
3. Halten Sie den Auswerfer fest und führen Sie das Modul vorsichtig in den Zielsteckplatz ein
4. Drücken Sie oben und unten auf die Frontplatte des Moduls, um das Modul vollständig einzurasten
5. Schließen Sie den Modulauswerfer und stellen Sie sicher, dass er in der verriegelten Position einrastet

In Kraftwerken wird der T8431C in Überdrehzahlschutzsystemen für Gasturbinen und Dampfturbinen sowie in Sicherheitsverriegelungssystemen für Kessel eingesetzt. Das Modul überwacht wichtige Parameter wie Drehzahl, Temperatur, Druck und Vibration in Echtzeit. Wenn ein Parameter den sicheren Bereich überschreitet, wird sofort ein Abschaltschutzmechanismus ausgelöst, um Geräteschäden und Personenschäden zu verhindern.

Welche Arten von Eingangssignalen unterstützt der T8431C?
Der T8431C unterstützt Stromeingänge von 0–22 mA und Spannungseingänge von 0–6 VDC und kann für verschiedene Standard-Industriesignalbereiche konfiguriert werden, z. B. 0–10 V, 0–20 mA und 4–20 mA.

Unterstützt der T8431C Hot-Swapping?
Ja. Der T8431C unterstützt Hot-Swap-Funktionalität. In Companion Slot- oder SmartSlot-Konfigurationen können fehlerhafte Module im laufenden System ausgetauscht werden, ohne dass Ausfallzeiten erforderlich sind.

Was ist der Kalibrierungszyklus für den T8431C?
Es wird empfohlen, alle zwei Jahre eine Kalibrierungsprüfung der Eingangskanäle durchzuführen. Diese Prüfung erkennt Langzeitdrift und daraus resultierende Ungenauigkeiten.
