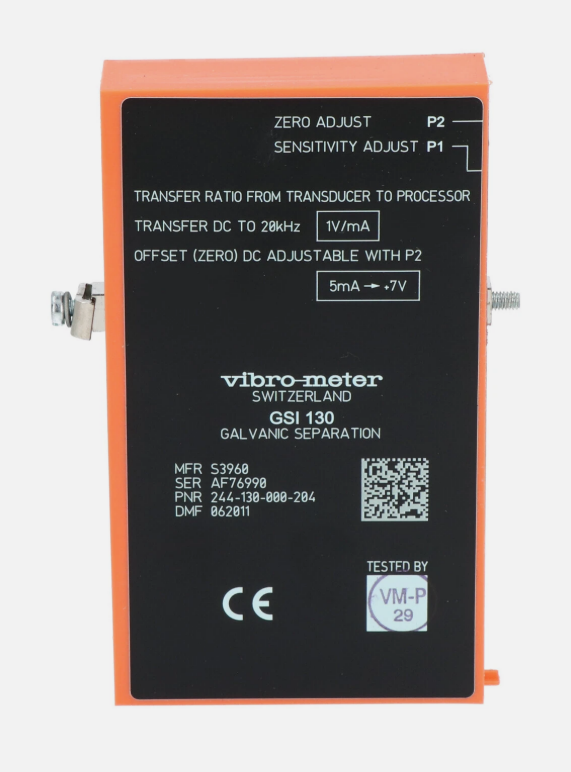

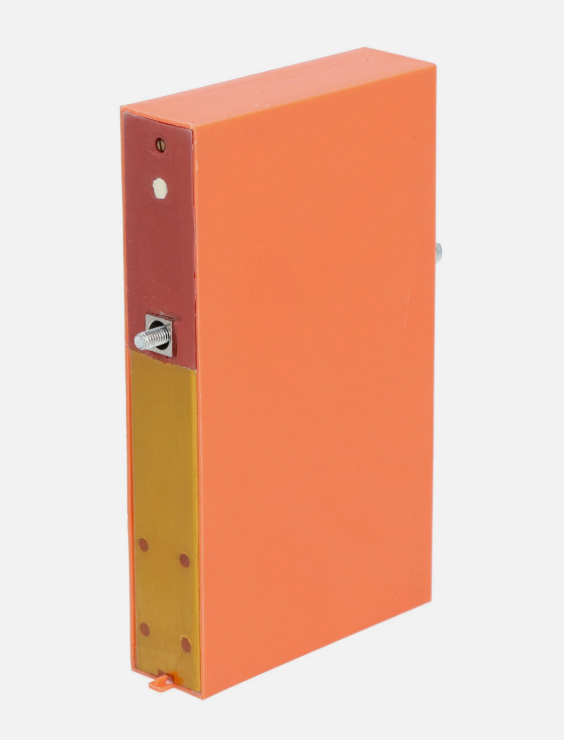

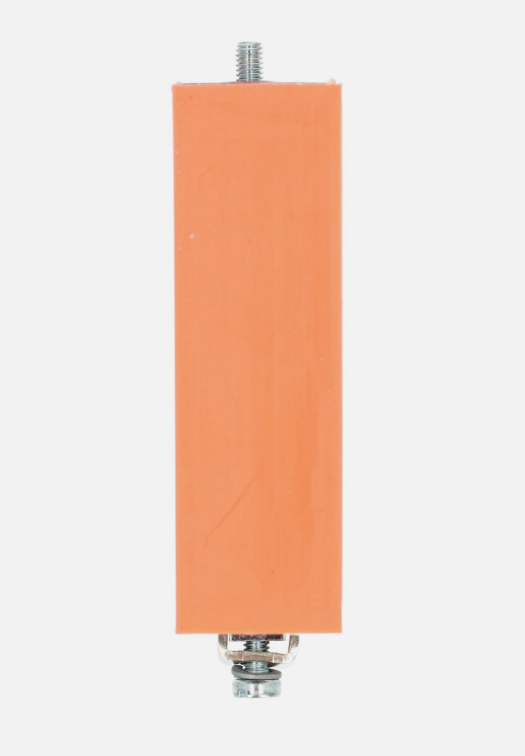

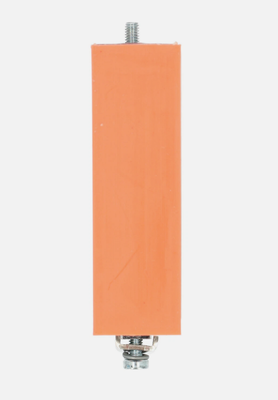

GSI130 244-130-000-20

GSI130 244-130-000-20

Das GSI130 (244-130-000-20) ist eine galvanische Trenneinheit, die für die elektrische Trennung zwischen Sensoren/Signalaufbereitern und Signalverarbeitungssystemen ausgelegt ist. Es ist für Zweidraht-Übertragungssysteme geeignet und versorgt die Sensoren und Signalaufbereiter mit Strom und liest gleichzeitig deren Ausgangssignale.

In breiteren Anwendungen kann der GSI130 jedes elektronische System mit einem Stromverbrauch von weniger als 20 mA versorgen. Das Gerät gibt ein Spannungssignal aus, das proportional zum vom Signalaufbereiter verbrauchten Strom ist. Dieses Spannungssignal kann direkt zur Analyse des Ausgangssignals des Konditionierers verwendet werden.

Das GSI130-Modul verhindert effektiv Probleme – wie etwa Erdschleifenstörungen –, die durch Spannungsunterschiede zwischen dem Messpunkt und der Signalverarbeitungsausrüstung verursacht werden. Durch den Einsatz des GSI130 entfällt die Notwendigkeit von Zenerbarrieren, die andernfalls zu zusätzlichen Spannungsabfällen führen und sowohl die Länge der Übertragungsleitung als auch den Dynamikbereich des Systems einschränken würden.

• Versorgungsspannung: +24 V ±5 %
• Welligkeit (100 Hz): 100 mV pp max.
• Stromverbrauch im Leerlauf: ca. 20mA
• Stromverbrauch bei 20 mA Last: ca. 60mA
• Stromverbrauch bei Kurzschluss: max. 120mA
• Leerlauf-Ausgangsspannung (zur Klimaanlage): 18 V ±1 V
• Ausgangsspannung bei 20 mA Last: 16 V ±1 V
• Kurzschlussstrom: 60 mA
• Durchlassbereich: DC bis 10 kHz ±0,5 %, -1 dB bei 20 kHz
• Übertragungsfunktion: 1 V/mA (Werkseinstellung, einstellbar über Potentiometer P1)
• Temperaturdrift < 200 ppm/°C
• Linearität: ±0,5 % (im dynamischen Messbereich)
• Gleichsignalanteil: Einstellbar über Potentiometer P2; Umin = +2 V, Umax = Versorgungsspannung - 2,5 V
• Rauschen (max. Restsignal): 12 mVpp bei 5 mA DC; 25 mVpp bei 12 mA DC
• Galvanische Trennung (Eingang zu Ausgang) ≥ 4 kV RMS

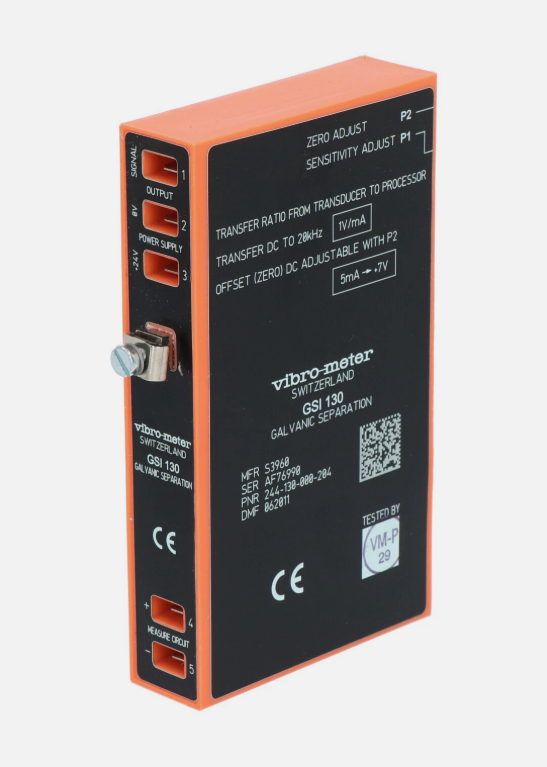

• Elektrische Anschlüsse: 5 Laschen, AMP-Faston Typ 6.3
• Betriebstemperatur: 0°C bis +55°C
• Lagertemperatur: -20°C bis +70°C

In Systemen zur Zustandsüberwachung von Kompressoren in der petrochemischen Industrie versorgt der GSI130 Beschleunigungsmesser mit Stromausgang der CE-Serie mit Strom und überträgt Sensorsignale über große Entfernungen an das Datenerfassungssystem im Kontrollraum. Seine µA-zu-mV-Umwandlungsfähigkeit ermöglicht die Signalübertragung über große Entfernungen – über Hunderte von Metern – ohne Bedenken hinsichtlich der Signaldämpfung.

Was ist der Unterschied zwischen dem GSI130 (244-130-000-20) und dem GSI122?

GSI122 und GSI130 gehören zur gleichen Produktserie und haben ähnliche Grundfunktionen. Der Hauptunterschied besteht darin, dass der GSI122 für den Einsatz in explosionsgefährdeten Bereichen geeignet ist, der GSI130 hingegen nicht. Wenn der Betrieb in einer explosionsgeschützten Zone erforderlich ist, sollte der GSI122 – oder sein Nachfolgemodell, der GSI127 – ausgewählt werden.

Welche Arten von Sensorsignalen unterstützt der GSI130?

Es unterstützt 0-20-mA-Stromsignale und 0-20-VDC-Spannungssignaleingänge. Es ist kompatibel mit Vibrationssensoren der CA-, CE-, PV- und VE-Serie, dynamischen Drucksensoren der CP-Serie und Näherungssensoren der TQ-Serie.

Wie lange ist die Garantiezeit?

Standard-Industriegarantie: 12 Monate; Bei ordnungsgemäßer Installation und ohne Überlastung hat das Produkt eine Lebensdauer von 5-10 Jahren.
