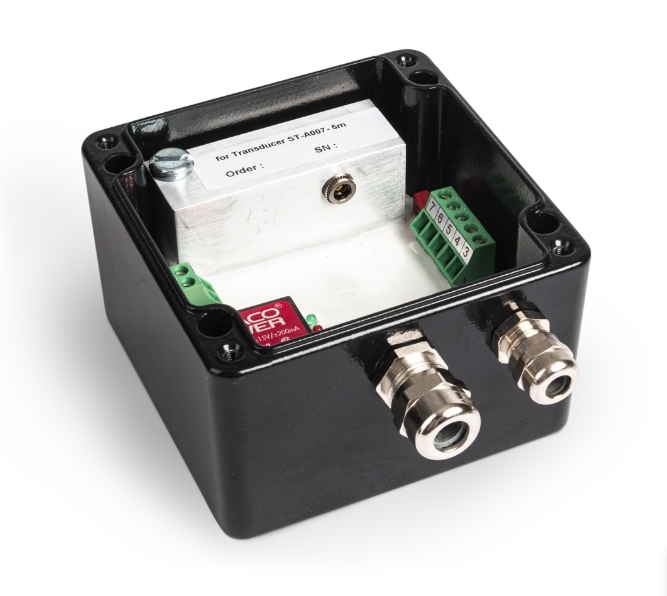

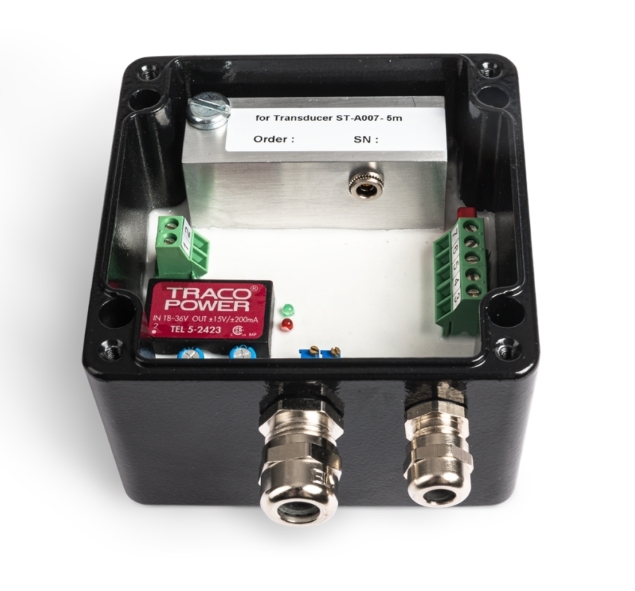

Der TSW 101 M1 ist ein einkanaliger Schwingungstransmitter, der eine komplette Überwachungseinheit bestehend aus dem Hauptmodul TSW 101 M1, einer Wirbelstromsonde WW007 und einem 10 Meter langen Kabel bildet.

Dieses Produkt wurde speziell für die Messung der relativen Wellenvibration rotierender Maschinen entwickelt und nutzt die Wirbelstromtechnologie, um berührungslose relative Vibrationsmessungen (Sppm) an rotierenden Wellen durchzuführen und dient als kritische Komponente in Anlagenzustandsüberwachungs- und Schutzsystemen.

Es wird häufig in Branchen wie Energieerzeugung, Petrochemie und Metallurgie eingesetzt und eignet sich für die Vibrationsüberwachung und den Schutz von Turbinen, Generatoren, Kompressoren, Pumpen und verschiedenen Arten rotierender Industriemaschinen.

• Messprinzip: Wirbelstrom (elektromagnetischer Wirbelstrom), berührungslos
• Dynamischer Messbereich: 125 μm pp, 250 μm pp, 500 μm pp (wählbar über DIP-Schalter)
• Frequenzgangbereich: 1–1000 Hz, Bandpassfilter, 20 dB/Dekade
• Stromausgang: 4–20 mA (Sppm), max. Belastung 500 Ω
• Spannungsausgang: Statisches Spaltsignal, 4 mV/μm, überlagerte Vibration, Last ≥ 20 kΩ
• Fehleranzeigeausgang: 2-mA-Signal + rote LED-Anzeige
• Nullpunkt-Einstellbereich: ±0,15 mA (Potentiometer Z)
• Empfindlichkeitseinstellung: Potentiometer S
• Betriebstemperatur: -25 °C bis +85 °C
• Stromversorgung: +24 V DC (18–30 V), max. 60 mA, galvanisch getrennt
• Schutzart: IP 67
• Gehäusematerial: Aluminiumlegierung (Al-Si12)

1. Statusprüfung: Beobachten Sie regelmäßig die grüne „Bereit“-LED-Anzeige am Gerät, um sicherzustellen, dass sie dauerhaft leuchtet und den normalen Betrieb bestätigt.
2. Verbindungsprüfung: Überprüfen Sie regelmäßig alle Kabelanschlüsse und Anschlüsse, um sicherzustellen, dass sie fest sitzen und keine Anzeichen von Lockerheit oder Korrosion aufweisen.
3. Reinigung: Halten Sie das Gerätegehäuse sauber und verhindern Sie die Ansammlung von Staub und Öl, insbesondere in feuchter Umgebung.
4. Umgebungsprüfung: Stellen Sie sicher, dass die Betriebstemperatur und die Luftfeuchtigkeit innerhalb der angegebenen Bereiche bleiben (-25 bis +85 °C).
5. Sondenprüfung: Überprüfen Sie regelmäßig die Oberfläche der Wirbelstromsensorsonde, um sicherzustellen, dass sie sauber und frei von Metallresten oder anderen Ablagerungen ist.

Der TSW 101 M1 wird häufig zur Wellenüberwachung in großen Radialkompressor- oder Dampfturbineneinheiten eingesetzt. Es wird in der Nähe des Lagergehäuses installiert, wobei die angeschlossene Wirbelstromsensorsonde so positioniert ist, dass sie zur Oberfläche der rotierenden Welle zeigt.

Der Sender wandelt die Wellenvibrationsamplitude in Echtzeit in ein 4-20-mA-Signal um und überträgt es an einen zentralen Kontrollraum (DCS/PLC) oder ein spezielles Maschinenschutzsystem.

Wenn die Vibrationspegel voreingestellte Alarm- oder Auslöseschwellen überschreiten, gibt das System sofort einen Alarm aus oder leitet eine Abschaltung ein, wodurch schwerwiegende Geräteausfälle wirksam verhindert werden, die durch Probleme wie Rotorunwucht, Fehlausrichtung oder Lagerverschleiß verursacht werden.

Zur Sicherstellung der Messgenauigkeit kann die Empfindlichkeit des Sensors über das „S“-Potentiometer am Gerät nachjustiert werden.

Ja. Der 4mA-Nullpunkt kann über das „Z“-Potentiometer am Gerät feinjustiert werden, mit einem Kompensationsbereich von ca. ±0,15mA.

Dies weist auf einen Gerätefehler hin. Mögliche Ursachen sind: 1. Der Abstand zwischen Ziel und Sonde überschreitet den statischen Messbereich; 2. Es liegt eine Unterbrechung oder ein Kurzschluss im Wirbelstromsensor oder dessen Anschlusskabel vor.

Standard-Industriegarantie: 12 Monate; Bei ordnungsgemäßer Installation und ohne Überlastung hat das Produkt eine Lebensdauer von 5-10 Jahren.
