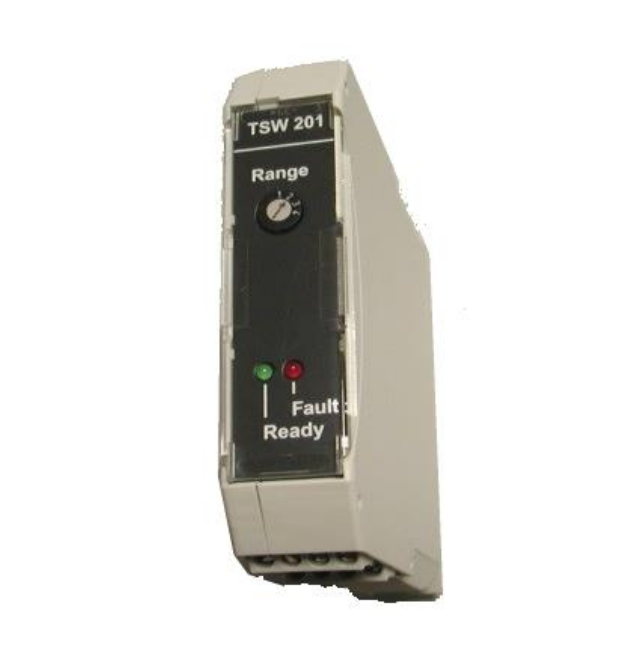

VMD TSW201-007-05

Der VMD TSW201-007-05 ist ein industrieller Einkanal-Vibrationssender, der zur Messung der Wellenvibration (Sppm) einer rotierenden Maschine mit einem Wirbelstromsensor entwickelt wurde.Er erzeugt Spitzen-zu-Spitzen-Vibrationswerte und entspricht den Normen DIN ISO 10817-1., mit teilweiser Gleichwertigkeit mit den Standards API 610.

• Messbereich: 50/125/250/500 μm p-p (über die Frontplatte auswählen)
• Frequenzbereich: 1-250 Hz (Werksteinstellung)
• Genauigkeit der Empfindlichkeit: ± 5%
• Abweichung der Linearität: ± 2% FSR
• Temperaturfehler: 8% RD + 4% FSR
• Umgebungstemperatur: 0 bis + 85°C
• Versorgungsspannung: +24 VDC (18-30 VDC), max. 100 mA, galvanisch isoliert
• Gehäuse aus Polyamid, grau
• Schutzklasse: IP40
• Montagemethode: DIN-Schienenmontage (EN 60715:2001-09 Typ 35×7,5 mm)

Das Gerät verfügt über umfassende interne Selbstdiagnosiefunktionen, die in Echtzeit auf offenen oder Kurzschlussfehler im Sensor und der Verkabelung achten.sowie Fälle, in denen das gemessene Objekt den statischen Messbereich überschreitetDie Fehlerbedingungen werden durch eine rote LED auf der Front und ein analogues Fehlersignal von 2 mA angezeigt.

VMD-TSW201-X1-X2:

1. Visuelle Inspektion: Überprüfen Sie regelmäßig das Transmittergehäuse auf Beschädigung, Verunreinigung oder Korrosion.
2. Anzeigelichtprüfung: Überprüfen Sie, ob die grüne "Ready"-LED kontinuierlich leuchtet und die rote "Failure"-LED ausgeschaltet ist.
3. Verkabelungskontrollen: Überprüfen Sie, ob alle Verkabelungstermine gesichert sind und ob keine Verschleiß- oder Schadenserscheinungen auf den Kabeln zu erkennen sind.
4. Sensorgap-Prüfung: Bestätigen Sie, dass die statische Lücke zwischen dem Wirbelstromsensor und der gemessenen Welle innerhalb des effektiven Messbereichs liegt.

Eine Dampfturbinenanlage in einem thermischen Kraftwerk erfordert eine kontinuierliche Überwachung der Wellenvibrationen während des Betriebs, um Fehlfunktionen von Klingen oder Lagern zu vermeiden.Ein VMD-Sender TSW201-007-05 mit einem Wirbelstromsensor WW007 wird verwendet; der Sensor ist an der Schachtzeile in der Nähe des Lagers montiert, um berührungslose Messungen der Schachtvibration von Spitze zu Spitze durchzuführen. Der Sender sendet ein Signal von 4 bis 20 mA an das DCS,die Echtzeitüberwachung und Alarmierung des Schwingungsstatus der Einheit ermöglicht.
