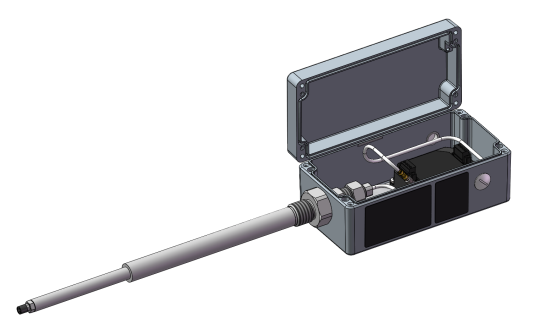

PA150 800-150-000-011

PA150 800-150-000-011ist ein Sonde-Anbauapplikator, der eine Näherungsmesskette in einen kompletten,Selbständiges System zur berührungslosen Messung von rotierenden Maschinenwellen in anspruchsvollen Industrieumgebungen.

• Messprinzip: Wirbelstrom (kontaktlos)
• Lineare Messbereiche (G3): 0,3 ~ 4,3 mm
• Empfindlichkeit (G3): 4 mV/μm (Spannung) / 1,25 μA/μm (Strom)
• Frequenzantwort: Gleichstrom ~ 20 kHz (-3 dB)
• Linearität: Verweise auf die Leistungskurve
• Gesamtlänge des Systems: 1 m (integriertes Kabel TQ912).
• Sensortemperaturbereich: -40 °C bis +180 °C
• Temperaturbereich des Signalkonditioners: -40 °C bis +85 °C
• Schutzklasse des Gehäuses: IP65
• Gehäusematerial: Aluminiumlegierung
• Material der Befestigungsstange: Edelstahl 1.4301
• Material des Adapters: Edelstahl 1.4305
• Explosionssicherheitsbescheinigung: Ex e (Verstärkte Sicherheit)
• EMV-Konformität: EN 61000-6-2 / EN 61000-6-4
• Elektrische Sicherheit: EN/IEC 61010-1

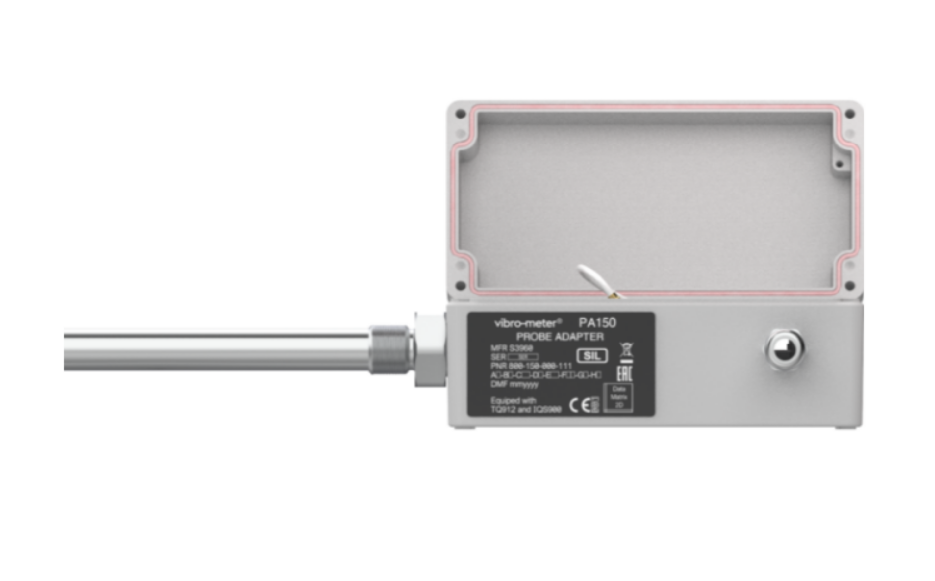

Der PA150 vereint den Sensor, den Signalkonditionierer und die Montagestruktur in einer einzigen Einheit, wodurch die Installation und Inbetriebnahme erheblich vereinfacht werden.Zu den wichtigsten Merkmalen gehört ein linearer Messbereich von 4 mm (G3-Empfindlichkeit): 4 mV/μm), eine Breitfrequenzantwort (DC bis 20 kHz), die Zertifizierung für die funktionale Sicherheit nach SIL 2 und die Einhaltung der API 670.

Das abnehmbare Gehäuse erlaubt die Anpassung des Abstands während des Betriebs der Maschine.während die Edelstahl-Befestigungsstange (in Längen von 50 bis 800 mm erhältlich) und die Positionsanpassung von ±10 mm eine außergewöhnliche Installationsflexibilität bieten.

Der PA150 wird weit verbreitet für den Schwingungsschutz und die Zustandsüberwachung von rotierenden Maschinen wie Dampfturbinen, Gasturbinen, Kompressoren,und Pumpenanlagen in Sektoren wie Stromerzeugung und PetrochemieDie IP65-Schutzklasse und der breite Betriebstemperaturbereich gewährleisten einen langfristigen, zuverlässigen Betrieb in rauen Industrieumgebungen.

Ein petrochemisches Unternehmen verlangte eine Überwachung der Achsverschiebung des Rotors eines Zentrifugalkompressors, um Schäden am Schublager zu vermeiden.Der lineare Messbereich von 4 mm des PA150 (G3-Option) deckt die gesamte Spannweite der axialen Verschiebung ab.

Ein Edelstahl-Befestigungsstang (C144, 144mm) und eine Adapteranlage (E105, 105mm) ermöglichen eine flexible Anpassung der Befestigungstiefe (±10mm).6V) wird in das Überwachungssystem VM600 eingespeist, um die Echtzeit-Positionsüberwachung und Alarmierung zu ermöglichen..

Die Montageposition der Sondenstange aus Edelstahl ist innerhalb eines Bereichs von ±10 mm einstellbar, und der Adapter bietet verschiedene Gewinde- und Längeoptionen für verschiedene Montageoberflächen:

• Außeninstallation:Unterstützt die Umkehrmontage des TQ912-Sensors, so dass die Installation ohne Abbau der Maschine möglich ist.
• Abstandsanpassung:Das abnehmbare Gehäuse ermöglicht eine einfache Anpassung des Abstands zwischen Sonde und Ziel, auch während der Maschine läuft.
• Flexibler Aufbau:Die Montageposition der Sondenstange aus Edelstahl ist innerhalb eines Bereichs von ±10 mm einstellbar, und der Adapter bietet verschiedene Gewinde- und Längeoptionen für verschiedene Montageoberflächen.

Welches ist das Messprinzip des PA150?
Der PA150 verwendet das Wirbelstromprinzip für die berührungslose Messung.

Kann es in gefährlichen Gebieten verwendet werden?
Ja, die PA150 ist in einer explosionssicheren (Ex) zertifizierten Version (Modellcode A5) erhältlich, die für explosionsgefährdete Umgebungen geeignet ist.Bitte beachten Sie, dass alle Komponenten der gesamten Messkette (Sensor, Kabel und Signalkonditioner) die entsprechende Ex-Zertifizierung besitzen müssen.

Welche Gesamtlänge hat das System?
Für den PA150 entspricht die Gesamtsystemlänge (TSL) der Länge des 1-Meter-Integrierten Kabels, das an den TQ912-Sensor angebracht ist.

Wie lange dauert die Garantiezeit?
Standardindustriegarantie: 12 Monate; bei ordnungsgemäßer Montage und ohne Überlastung hat das Produkt eine Lebensdauer von 5-10 Jahren.
