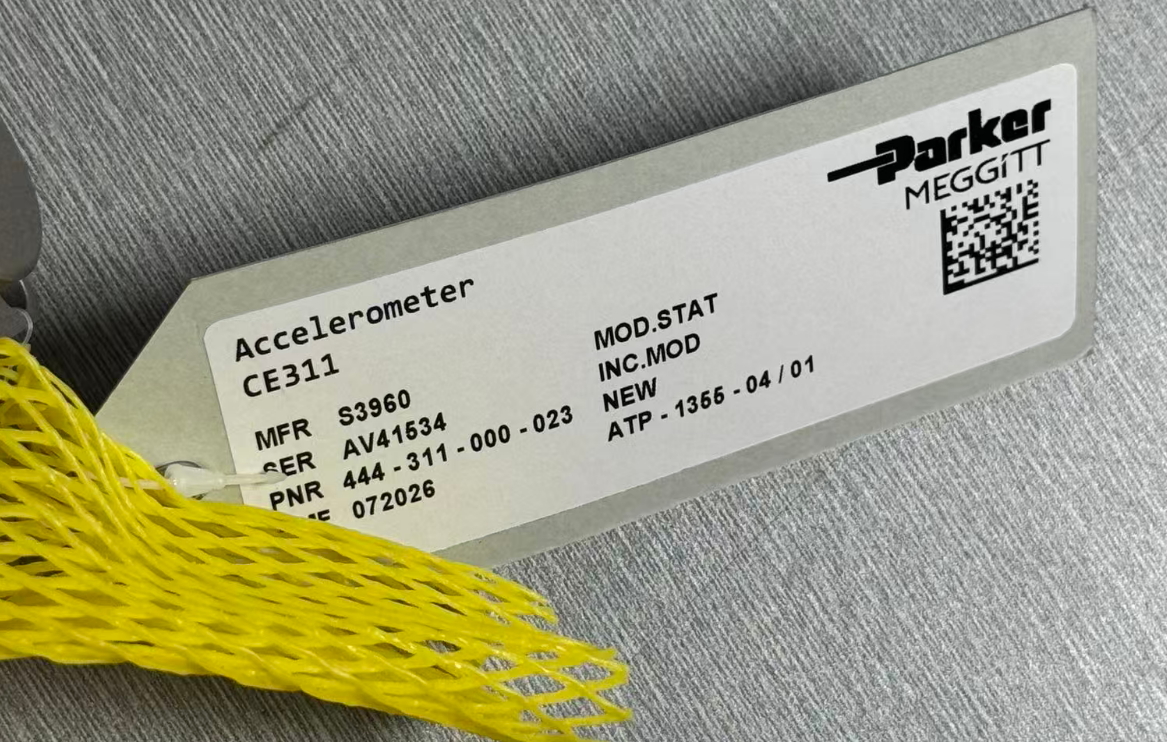

CE311 444-311-000-023

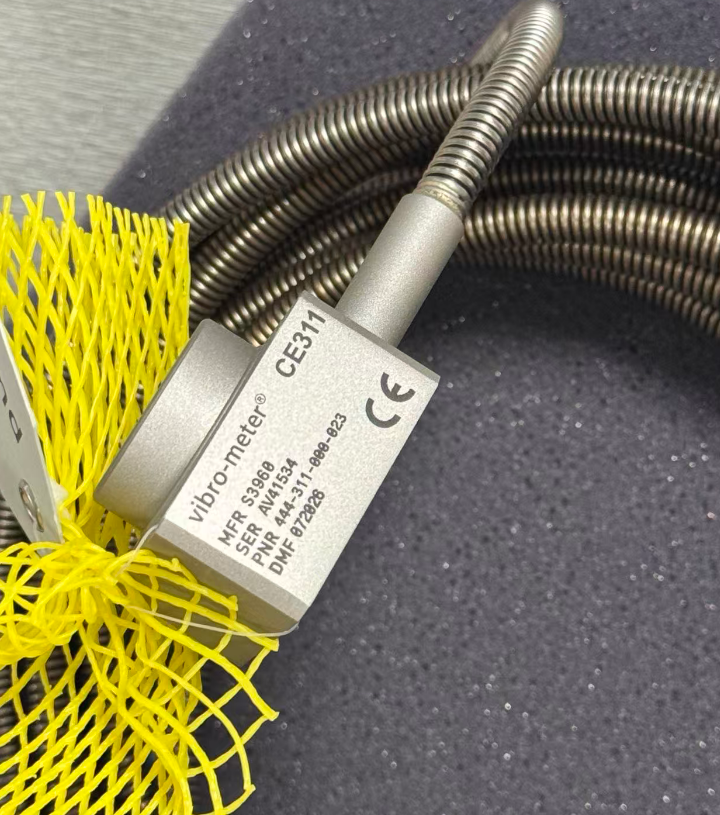

Das CE311 444-311-000-023 ist ein piezoelektrisches Beschleunigungsmesser in der Standardversion mit einem 6-Meter integrierten Kabel.Es ist speziell für die Überwachung und den Schutz von mechanischen Vibrationen in rauen Industrieumgebungen ausgelegt.Es verfügt über eine eingebaute Ladungs-Strom-Umwandlungselektronik und gibt ein Strom-moduliertes Signal aus.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

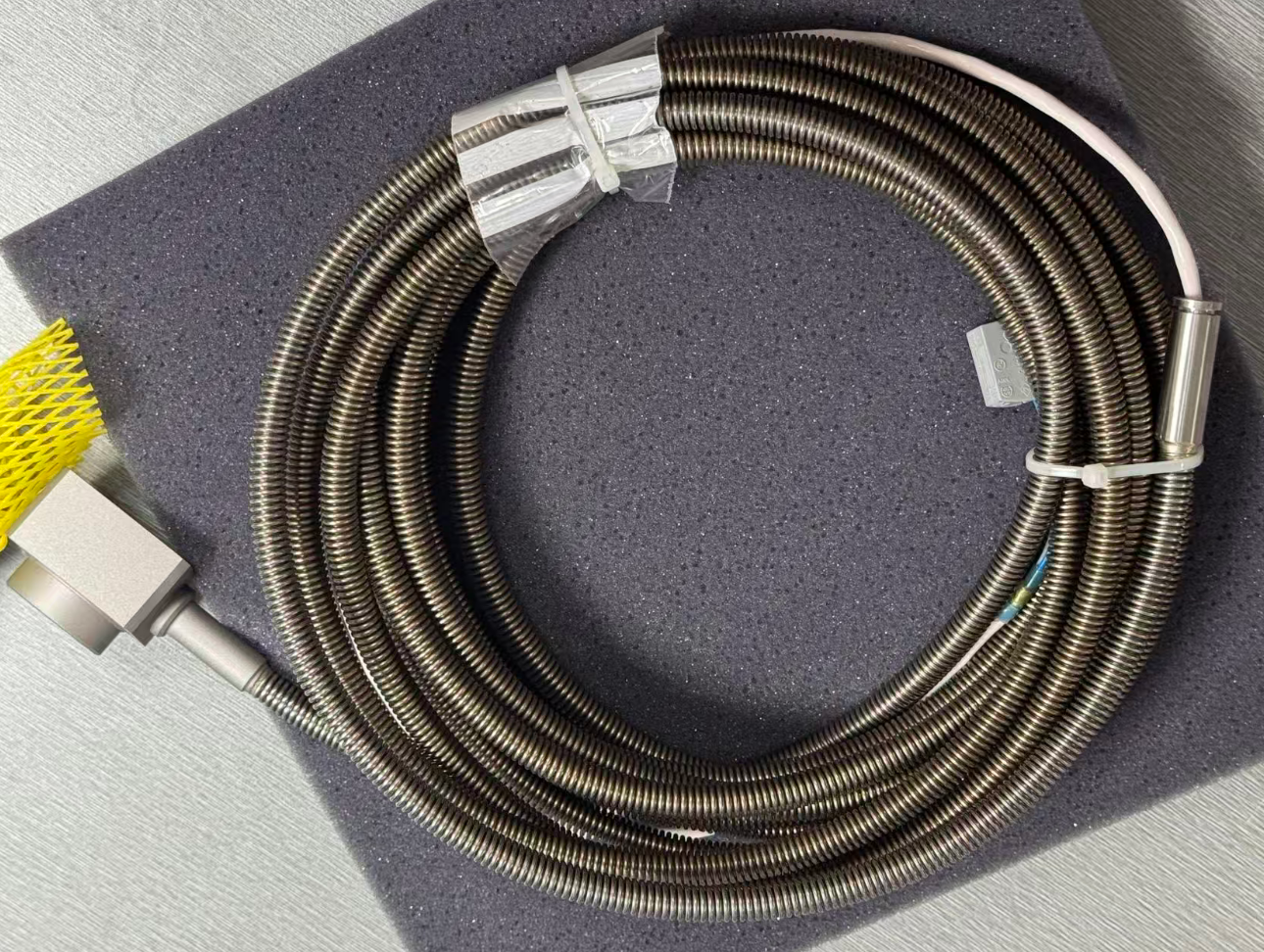

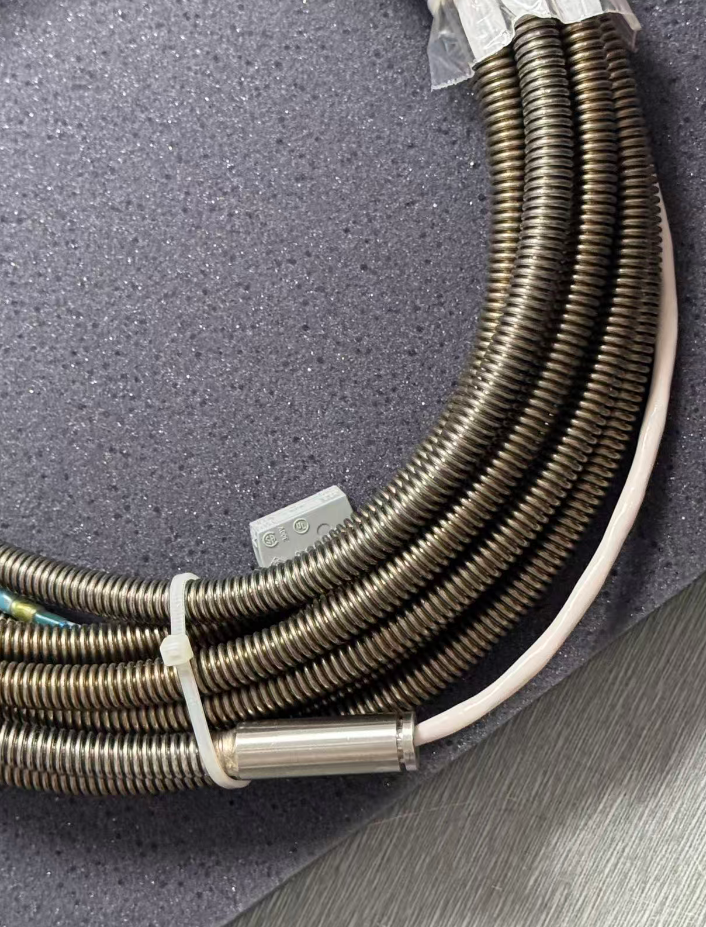

Der CE311 verwendet ein symmetrisches Messelement aus polykristallinem Material.mit einem Strommodulationssignal für die FernübertragungDer Sensorkörper ist über hermetisches Schweißen mit dem integrierten abgeschirmten Kabel mit verdrehten Paaren verbunden und durch einen flexiblen Schlauch aus Edelstahl (Schutzrohr) vollständig geschützt.

Die hermetisch geschweißte Verbindung zwischen Sensor und Schutzrohr schafft ein vollständig versiegeltes System, das 100% relativer Luftfeuchtigkeit, Wasser, Dampf, Öl, Salznebel,sowie potenzielle Verunreinigungen wie StaubDies macht den CE311 zu einem sehr zuverlässigen Gerät, das für die langfristige Überwachung der industriellen Vibrationen geeignet ist.

• Empfindlichkeit: 50 μA/g ± 5%
• Dynamischer Messbereich: 0,004 bis 40 g Spitzenwert
• Überlastkapazität (Peak): bis zu 100 g Peak
• Linearität: ± 1% (innerhalb des dynamischen Messbereichs)
• Querempfindlichkeit: < 3% (gemessen bei 15 Hz und 5 g)
• Resonanzfrequenz (nach der Installation): 20 kHz (typisch)
• Frequenzantwort: -3 dB @ 2 Hz; ≤±5% zwischen 6 und 5000 Hz; ≤±10% zwischen 5000 und 8000 Hz
• Stromversorgung: 15 bis 28 VDC, Verzerrungsstrom 5,5 bis 7,5 mA
• Signalübertragung: Strommodulierter Ausgang (2-Draht)
• Schlagbeschleunigung: 500 g Spitzenwert (Half-Sine-Welle, Dauer 1 ms)
• Empfindlichkeit für die Basisspannung: 0,0015 g/μ (typisch)

Die CE311-Baureihe ist nach Kabellänge und Explosionssicherheitsbescheinigung kategorisiert.

MA133: Wärmedämmkissen
TA102: Montageadapter
CG310: 3-Pin-Anschluss (männlich: MS3106E14S-7P, weiblich: MS3106E14S-7S)
JB105 / JB116: Verbindungskasse
K2xx: Übertragungskabel
GSI127: Elektrische Isolierungseinheit

• Die Kabellänge wird anhand der Entfernung vom Sensor zur Verbindungskiste oder zum Überwachungssystem ausgewählt.
• Wenn ein längeres Kabel erforderlich ist, verwenden Sie Steckverbinder, eine Verbindungskiste und ein Übertragungskabel.
• Wenn die Temperatur der Montageoberfläche den zulässigen Bereich des Sensors übersteigt, ist das Wärmedämmkit MA133 zu verwenden.
• Das Überwachungssystem muss einen Strommodulierungseingang unterstützen (2-Draht-, 15-28 VDC-Stromversorgung, Verzerrungsstrom 5,5 bis 7,5 mA).

Auf einem bestimmten Industriegelände erfordern mechanische Geräte eine langfristige Vibrationsüberwachung.,und die Umgebung enthält Öl, Feuchtigkeit und Staub. Die CE311 444-311-000-023 (Standardversion, 6-Meter integriertes Kabel) wurde ausgewählt;mit integrierter elektronischer Schaltung und Strommodulierung, sendet es Signale über große Entfernungen an das Überwachungssystem.
Die vollständig geschweißte, versiegelte Konstruktion und der Schutzschlauch aus Edelstahl widerstehen Öl, Feuchtigkeit und Staub und sorgen für einen langfristigen, zuverlässigen Betrieb des Sensors.Wenn die Schwingungsamplitude einen vorgegebenen Schwellenwert überschreitet, löst das Überwachungssystem einen Alarm oder eine Schutzmaßnahme aus, um Beschädigungen der Ausrüstung und ungeplante Ausfallzeiten zu verhindern.

Der CE311 verwendet Strommodulierte Ausgabe, so dass er für die Fernübertragung geeignet ist.

Dauerbetrieb: -40°C bis +125°C; kurzfristige Exposition (bis zu 15 Minuten): -55°C bis +150°C.

Nein. Das CE311 verfügt über eine eingebaute elektronische Schaltung, die die Umwandlung von Ladung in Strom durchführt und direkt ein Strommoduliertesignal ausgibt, wodurch die Notwendigkeit eines externen Signalkonditionierers beseitigt wird.

Standardindustriegarantie: 12 Monate; bei ordnungsgemäßer Montage und ohne Überlastung hat das Produkt eine Lebensdauer von 5-10 Jahren.
