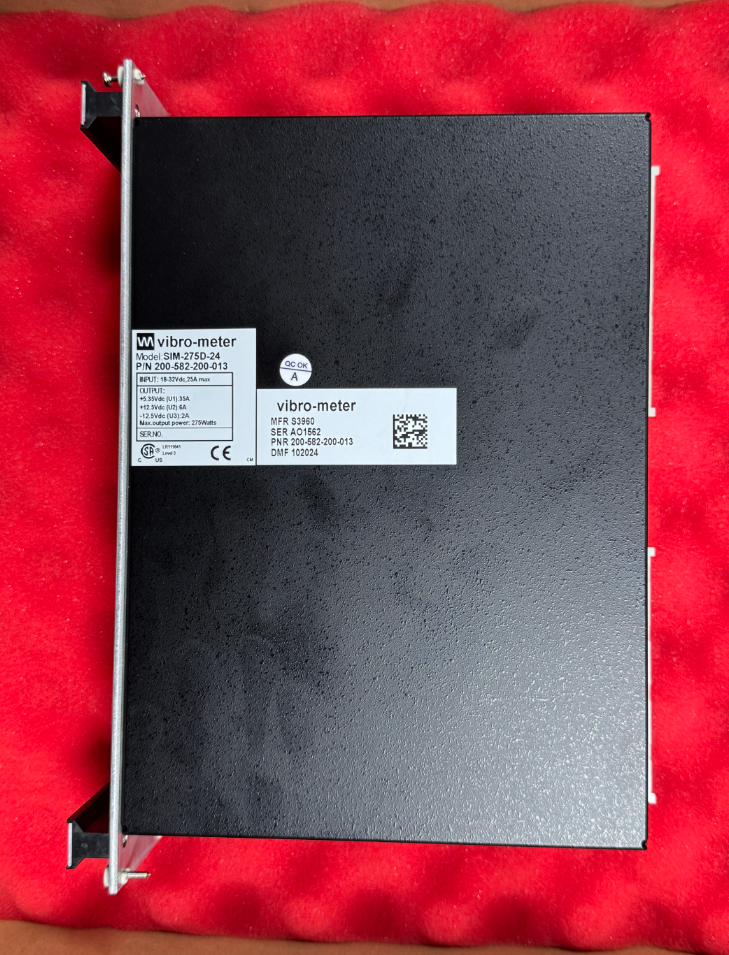

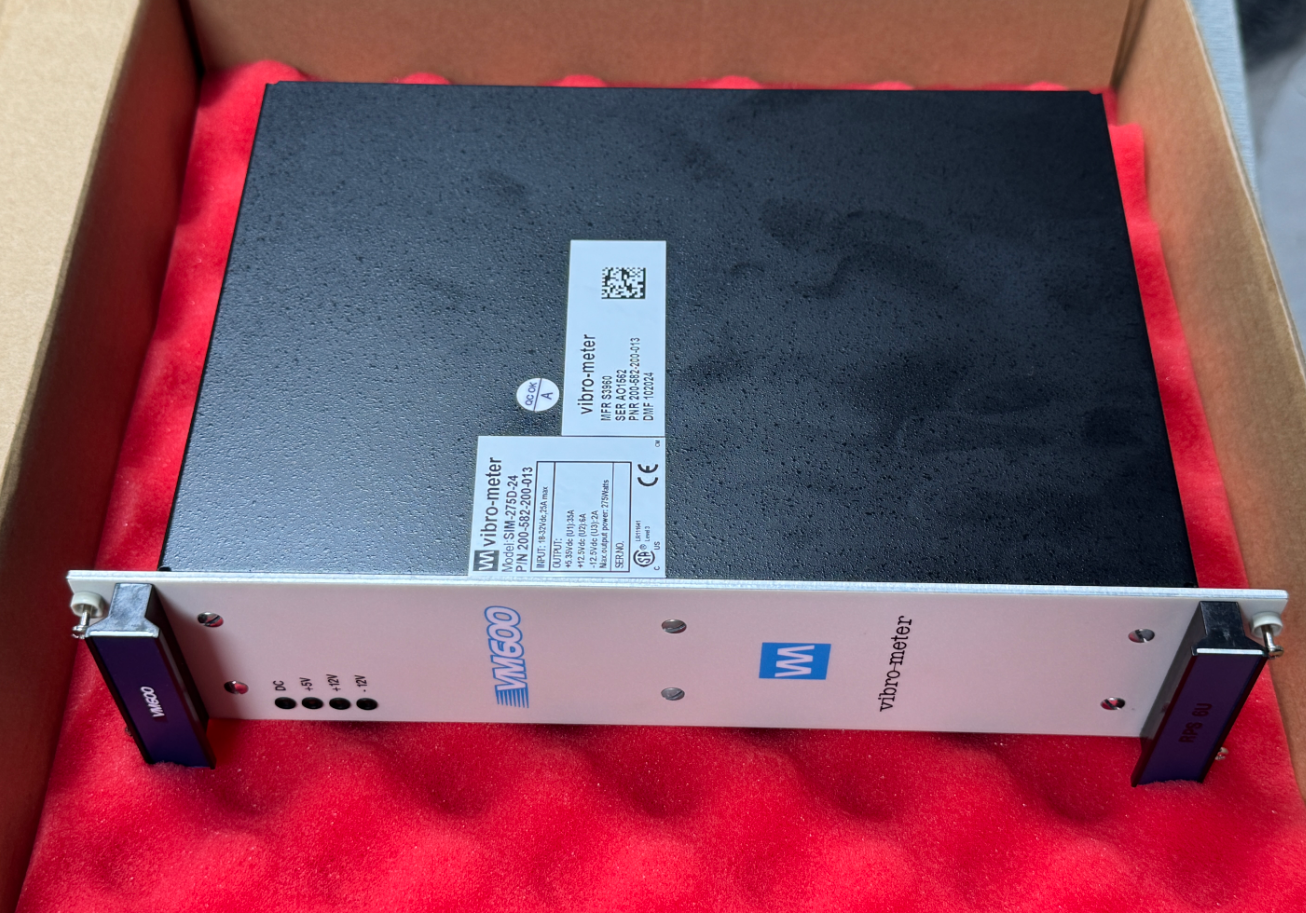

RPS6U 200-582-200-013

Das RPS6U 200-582-200-013 ist ein Rack-Stromversorgungsmodul, das speziell für mechanische Schutzsysteme sowie Zustands- und Leistungsüberwachungssysteme entwickelt wurde. Dieses Netzteil dient als kritische Stromversorgungseinheit innerhalb eines kompletten Überwachungssystems.

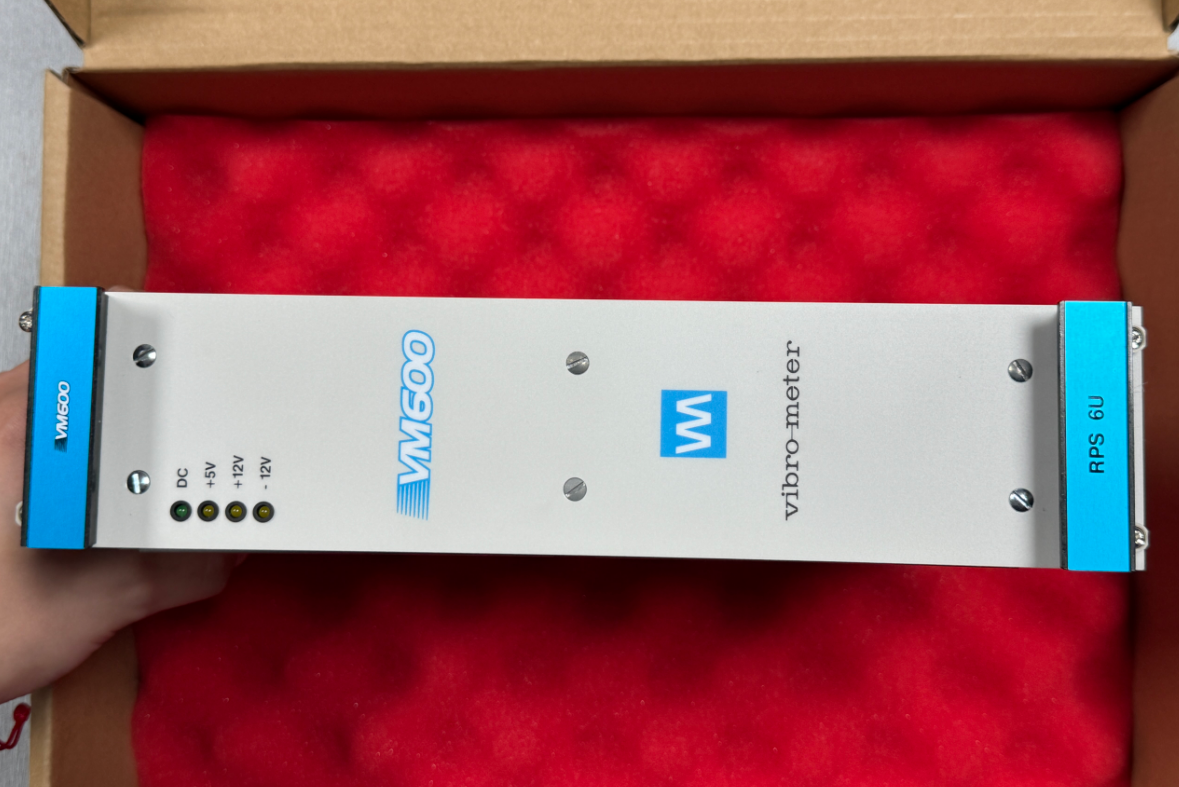

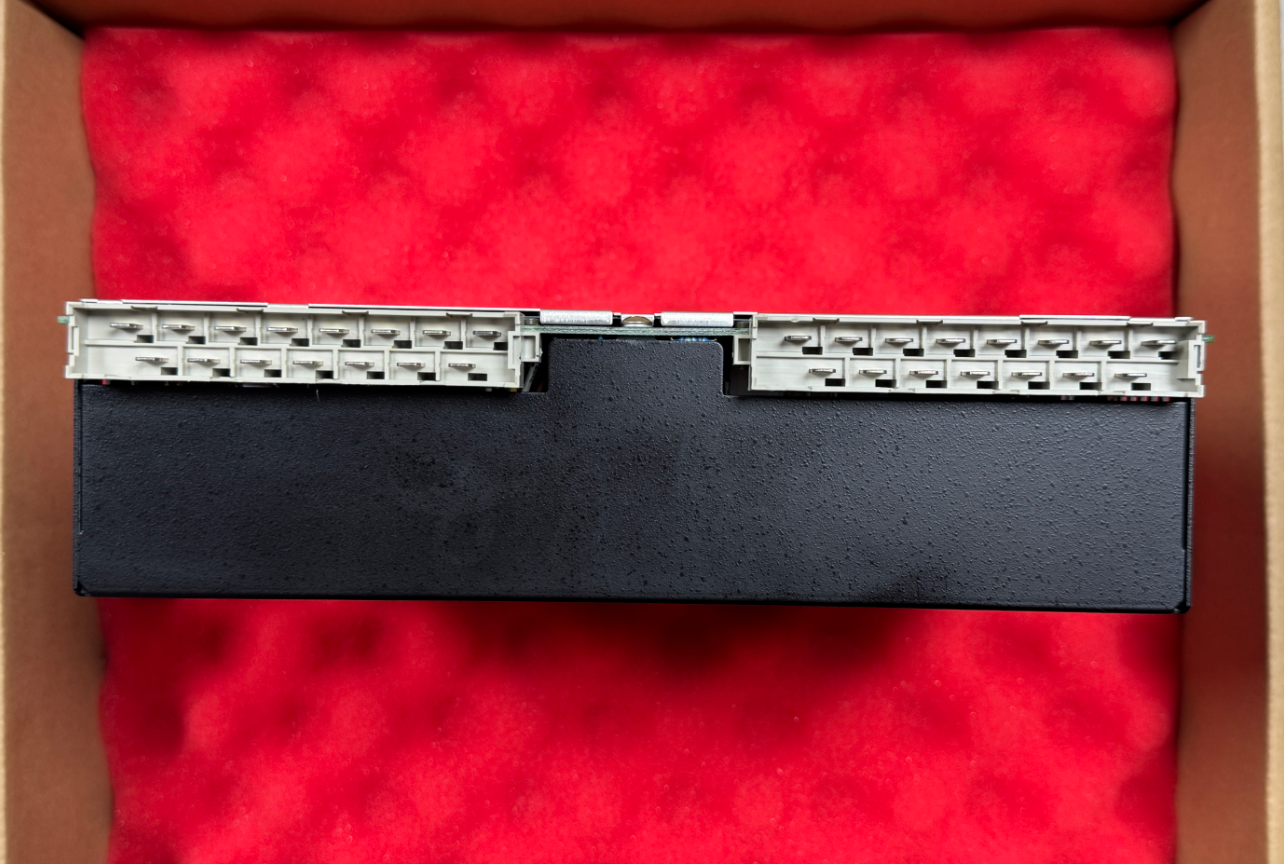

Dieses Modell gehört zur 24-DC-Eingangsserie. Es ist mit standardmäßigen 19-Zoll-6U-ABE04x-Racks kompatibel, wird an der Vorderseite des Racks montiert und über zwei Hochstrom-DIN41612-H15-Anschlüsse an der Rückseite mit dem VME-Bus der Rack-Backplane verbunden, wodurch eine einheitliche Stromversorgung für alle Überwachungskarten im Rack gewährleistet wird.

• Nenneingangsspannung: 24 V DC
• Eingangsspannungsbereich: 18 bis 32 V DC
• Eingangsstrom: Max. 30 A
• Effizienz: Typisch 83 %
• Einschaltstrom: < 10-facher Nenneingangsstrom
• Nennausgangsspannung: +5 VDC (max. 50 A), +12 VDC (max. 8 A), -12 VDC (max. 4 A)
• Maximale Ausgangsleistung: 330 W

Anwendbar für: Umgebungstemperaturen ≤50°C; Standardkartenzahlen; nicht zum Kerngeschäft gehörende Hilfseinheiten; gewährleistet den stabilen Betrieb eines voll ausgestatteten Racks zu niedrigsten Kosten.

Anwendbar für: TSI-Systeme für kritische Einheiten wie Dampfturbinen, Gasturbinen und große Kompressoren; Fällt eine der Stromversorgungen aus, trägt die andere Einheit selbstständig die gesamte Last, wodurch eine unterbrechungsfreie Überwachung gewährleistet und die vorgeschriebenen Sicherheitsanforderungen für die Einheit erfüllt werden.

Anwendbar für: Maschinenräume mit Temperaturen >50 °C und vollständig ausgestattet mit High-Density-Karten (10 oder mehr Verarbeitungs- und Relaiskarten); Die beiden Netzteile teilen sich die Last, gleichen die durch hohe Temperaturen verursachte Leistungsreduzierung aus und sorgen für eine ausreichende Ausgangsleistung bei Volllast.

Aufgrund der hohen Umgebungstemperatur (fast 50 °C) auf einer bestimmten Offshore-Ölplattform und der extrem hohen Anforderungen an die Systemverfügbarkeit wurden zwei RPS6U 200-582-200-013-Leistungsmodule für den Betrieb in einer nicht-redundanten Konfiguration ausgewählt, die gemeinsam ein voll ausgestattetes Rack mit Strom versorgen, um auch in Umgebungen mit hohen Temperaturen ausreichend Leistungsreserven zu gewährleisten. Das System läuft seit über zwei Jahren stabil und ohne strombedingte Ausfälle.
